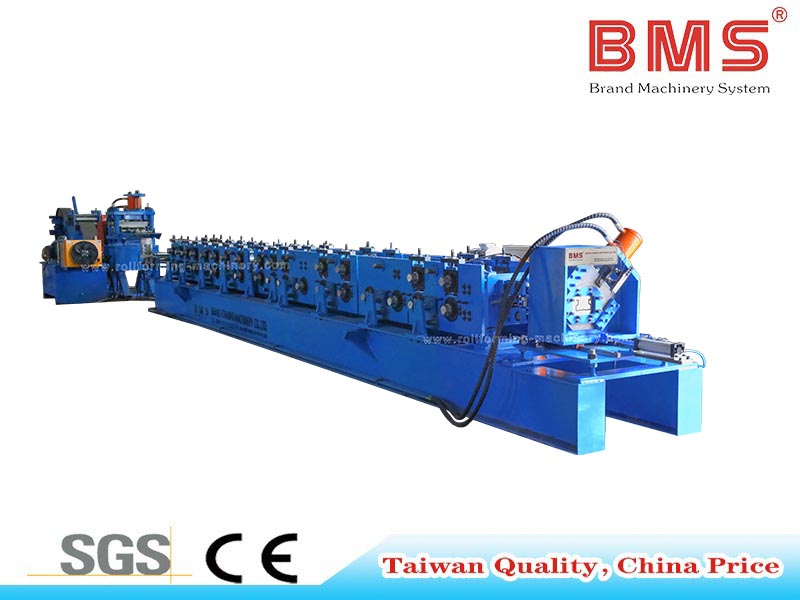

Машина для производства вертикальных рулонов для нескольких профилей

1 многопрофильная машина для экономии инвестиций, автоматическая смена для повышения эффективности работы

штат:

Количество:



Запрос цены Добавить в корзину

Марка продукта:
BMS

Краткие сведения

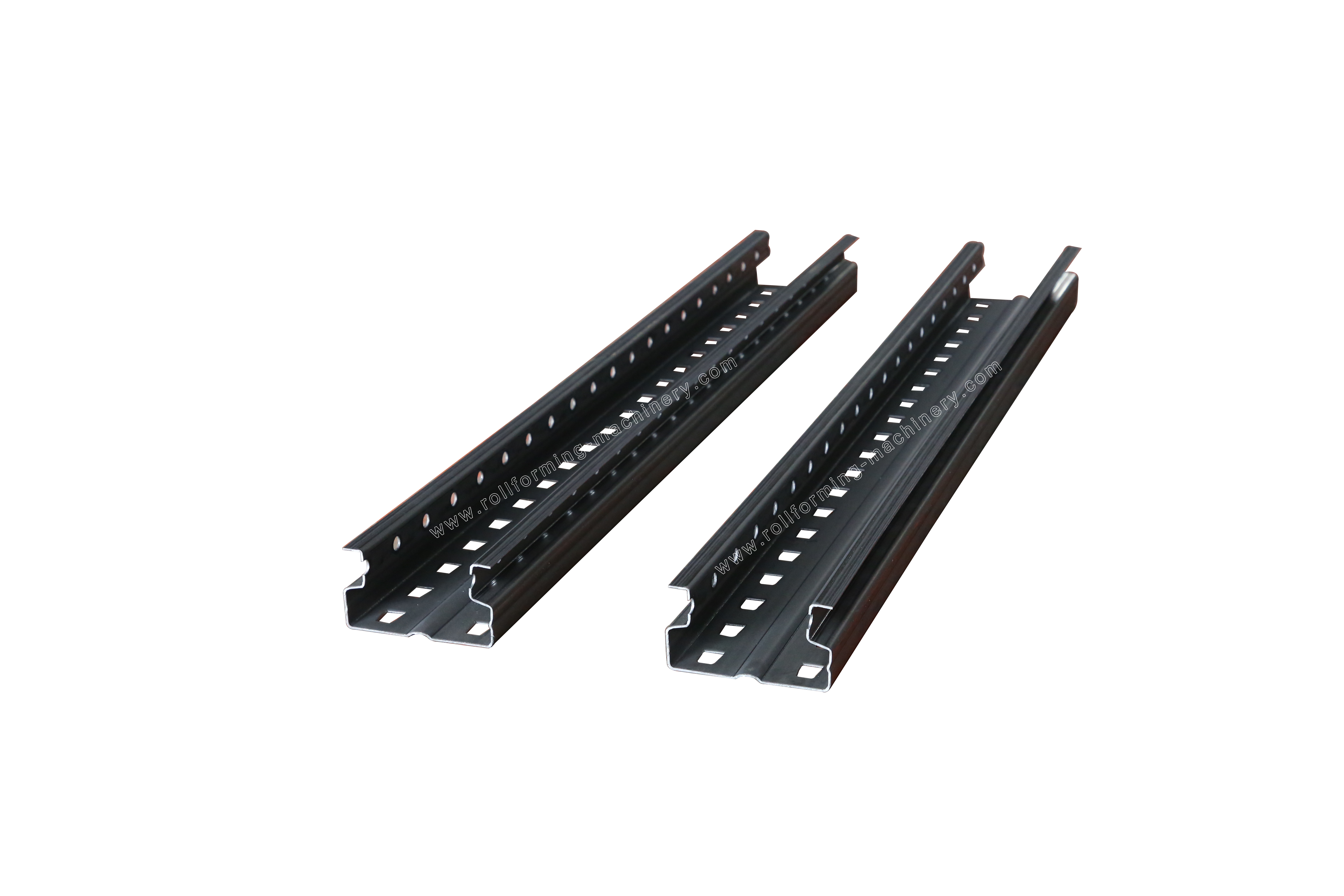

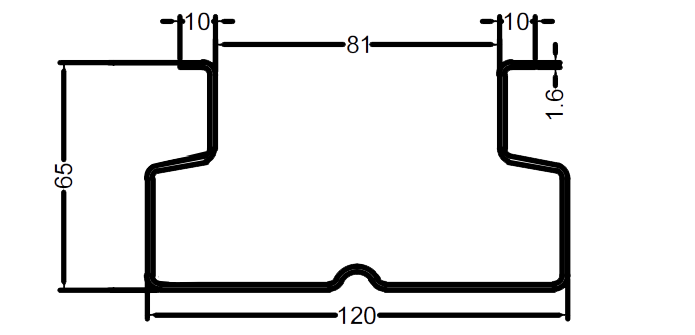

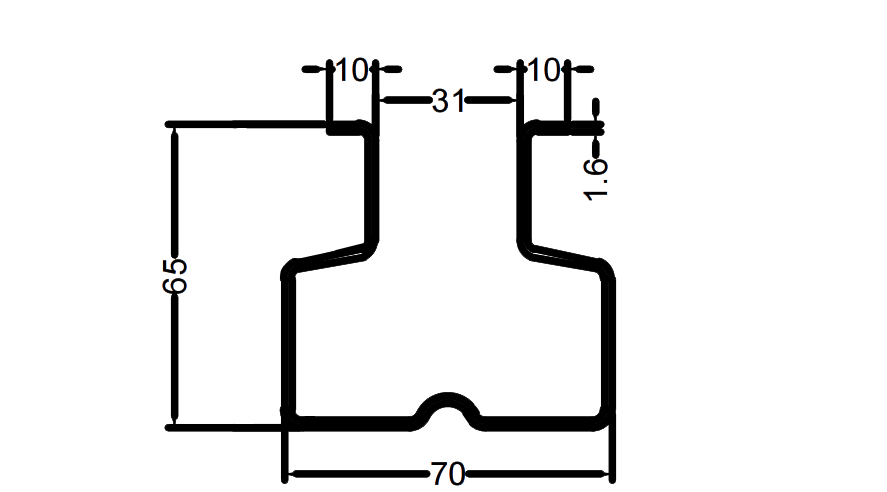

Профиль

Нет.	Основные параметры		Параметры профилегибочного стана
1.	Толщина материала	1,6-2,5 мм	Формовочные станции	18 шагов
2.	Ширина подачи	Судя по рисунку	Каркас кузова	Н450
3.	Материал применения	Гальванизированный лист/ Холоднокатаный лист/горячекатаный лист	Толщина боковой стенки	25 мм
4.	Электрический стандарт	415 В/50 Гц/3 Ф.	Вал Диаметр	Сталь 45#, φ80/65 мм
5.	Гидравлический Диаметр разматывателя	5Т-600мм	Мощность главного двигателя	15 КВт
6.	Предел текучести	Г350-400МПа	Винтовые болты	Оценка 8,8
7.	Скорость формирования	6-8м/мин	Эффективная ширина	По дизайну клиента
8.	Система контроля	Система управления ПЛК	Ролик	Gcr15 Сталь, СПЧ58-62
9.	Гидравлический двигатель	11кВт	Цвет машины	Синий+Черный+Оранжевый
10.	Тестирование материала	BMS предоставит размер подаваемого материала купить за 2 недели до машинного тестирования

Рабочий процесс

Разматыватель (5 тонн) → Направляющая для выравнивания/подачи/Пробивное устройство→ Профилегибочный стан главного валка → Гидравлическое устройство для последующей резки → Выходная стойка*2 → Система управления ПЛК → Гидравлическая станция

Отображение компонентов машины

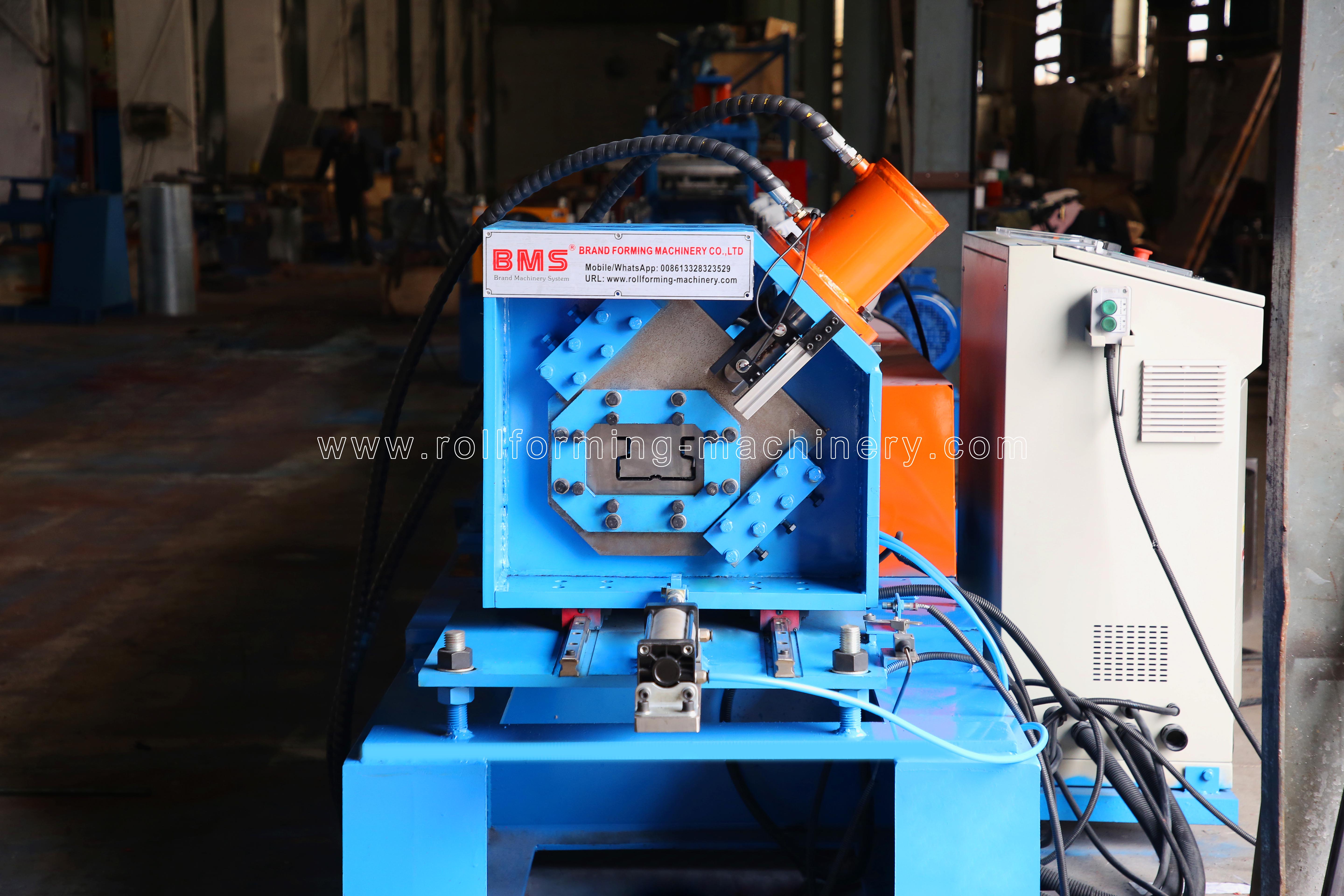

Почтовый резак

Без питания, внутренняя стальная катушка с ручным управлением усадка отверстия и остановка.

Максимальная ширина подачи: 1000 мм,

диапазон идентификатора катушки 508 мм±30 мм.

Емкость: Макс.5 тонн

Сообщение для резки, остановка для резки. Конструкция режущего лезвия из двух частей, без заглушки.
Гидравлический двигатель:11кВт ;Давление резания: 0-16 МПа;

Время резки: 2 с.
Материал режущего инструмента: Cr12MoV(= SKD11 с сроком службы не менее одного миллиона раз), термообработка до степени HRC58-62.
Мощность резки обеспечивается гидростанцией главного двигателя.

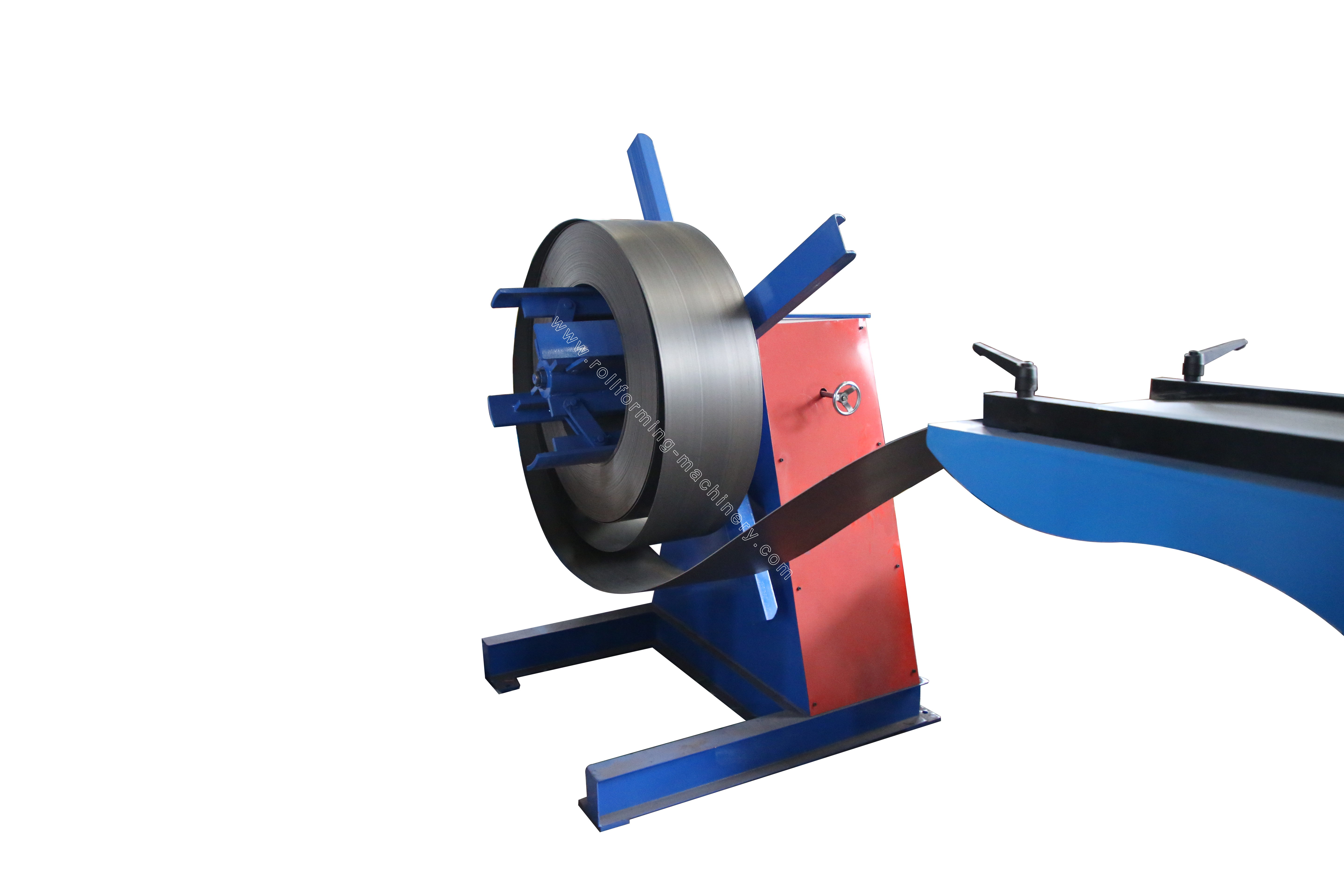

016A5294

Разматыватель

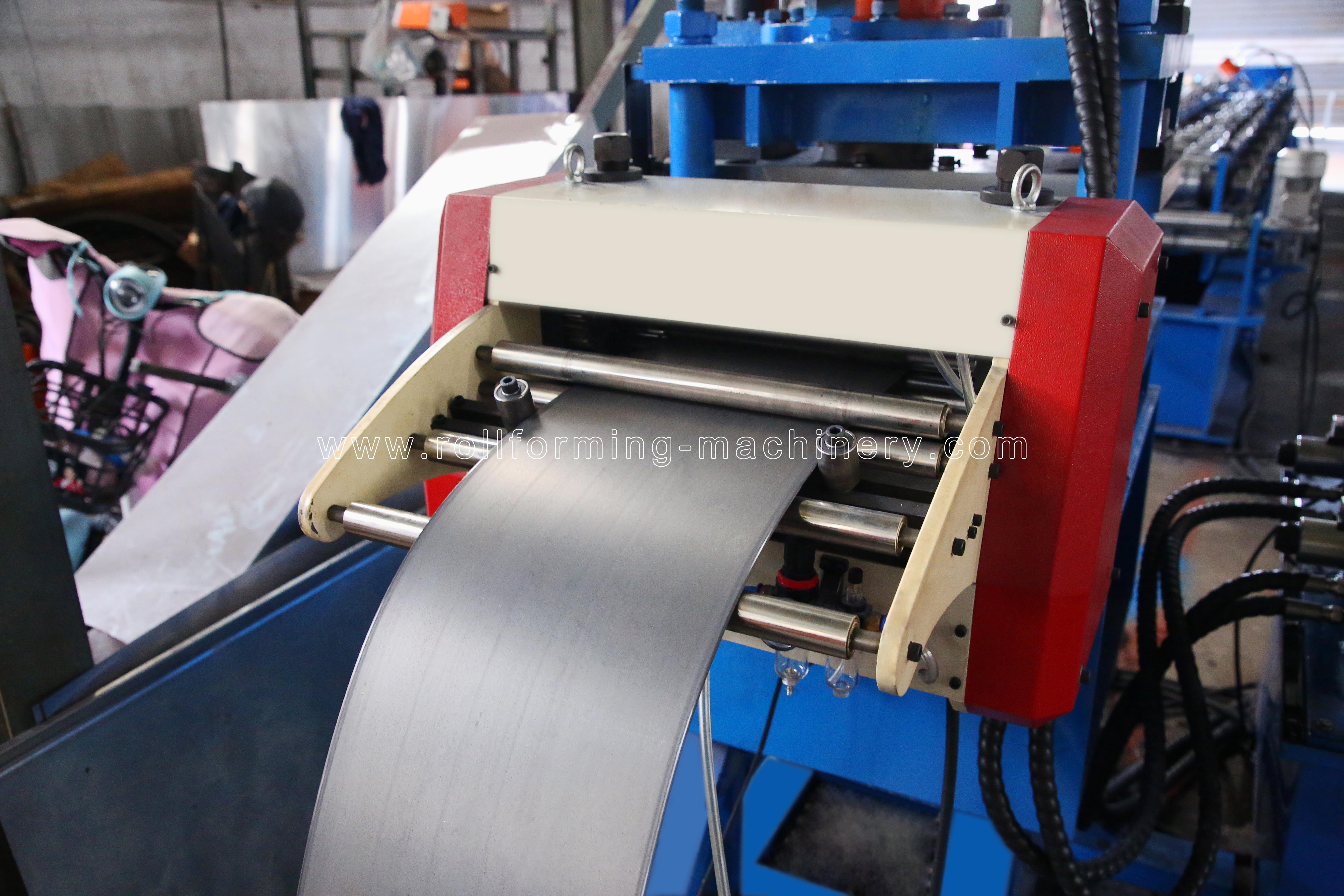

Сервоприводное устройство подачи

Вверх три вниз четыре Всего семь валов выравнивающего устройства С направляющей для подачи материала, корпус из Н450 набрать сталь сваркой.Толщина боковой стенки:Q235 т25мм.Валы изготовлены из сталь 45#, прецизионная обработка.Мощность двигателя:2,2 кВт

63 тонны ВЫСОКОСКОРОСТНОЙ штамповочный станок перед формовкой рулонов оснащен одним комплектом штамповочной модели. Штамповочный станок с четырех сторон с защитной крышкой и одна сторона с открытой дверью. Управление системой ПЛК.

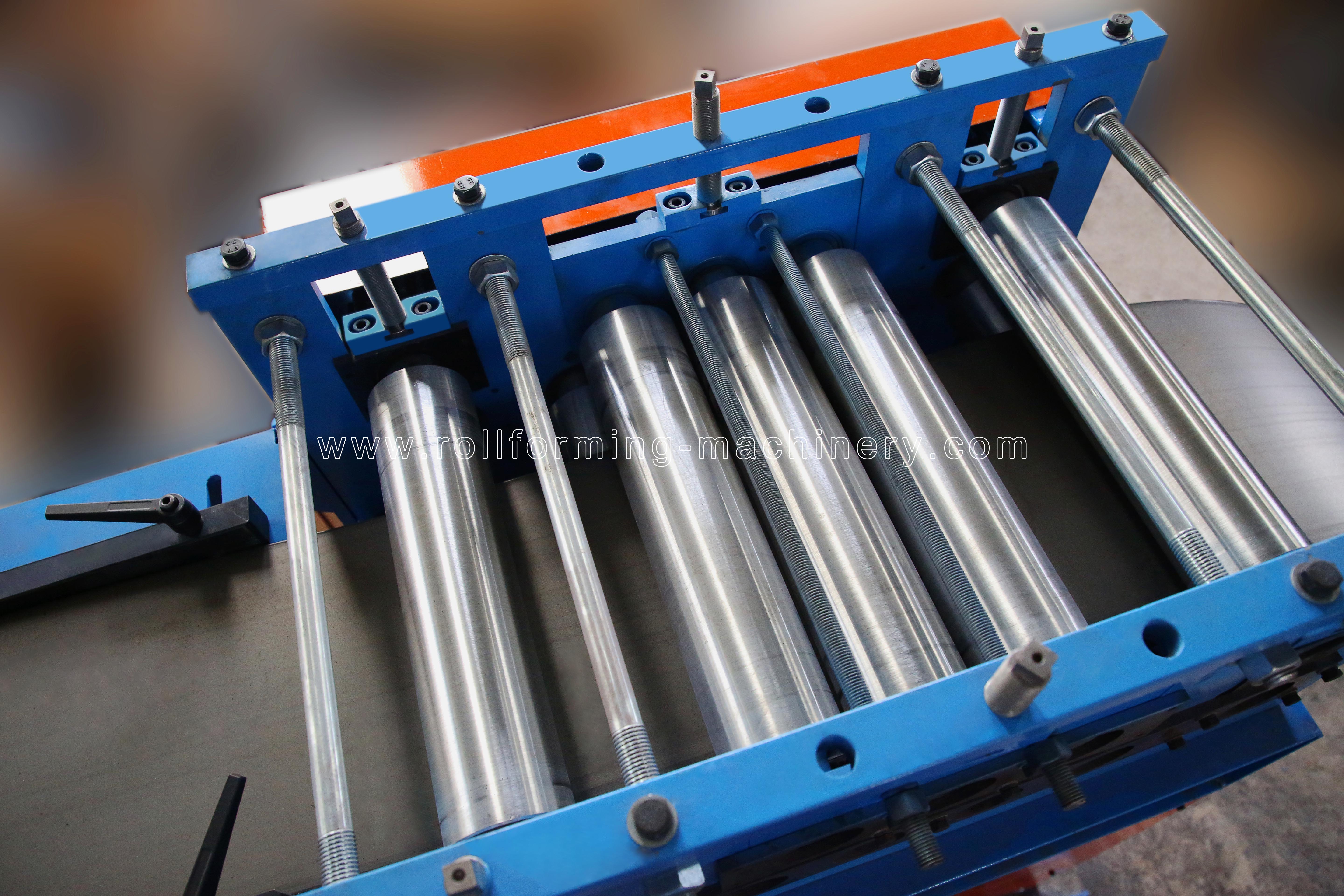

016A5302
