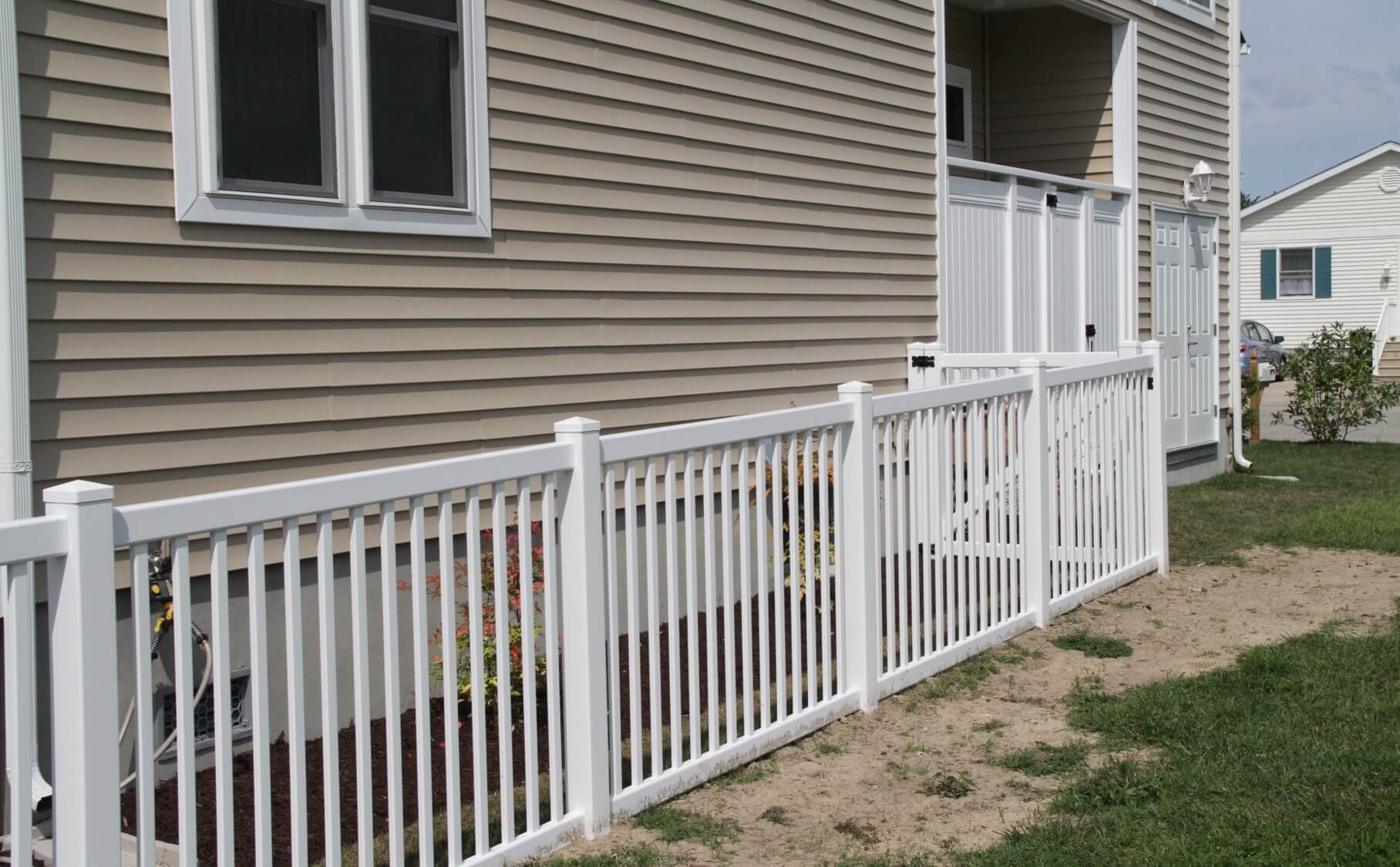

Профилегибочная машина для производства металлических столбов для садового забора

Британский стиль

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
YX101-101
Марка продукта:
BMS

Описание продукта

Краткие сведения

Профиль

Нет.	Основные параметры		Параметры профилегибочного стана
1.	Толщина подаваемого материала	0,75-1,2 мм	Формовочные станции	20 шагов
2.	Контрольная толщина	0,75-1,2 мм	База	Н450
3.	Материал применения	Оцинкованная катушка	Толщина боковой стенки	Q235 т18мм
4.	Скорость формирования	15-18м/мин	Вал Диаметр	Сталь 45#, φ75 мм
5.	Макс. Ширина подачи	500 мм	Мощность главного двигателя	11кВт
6.	Предел текучести	Г245-390МПа	Винтовые болты	Оценка 8,8
7.	Двигатель масляного насоса	4 КВт	Гидравлический бренд	HUADE
8.	Эффективный размер	Как дизайн клиента	Скорость продукта	12-15 м/мин
9.	Система управления	Система управления ПЛК	Режим обработки	Сталь 45 #, токарные станки с ЧПУ, обработка слуха, твердое хромированное покрытие, с Толщина 0,04 мм
10.	Тестирование материала	BMS предоставит размер подаваемого материала купить его за 2 недели до машинного тестирования

Рабочий процесс

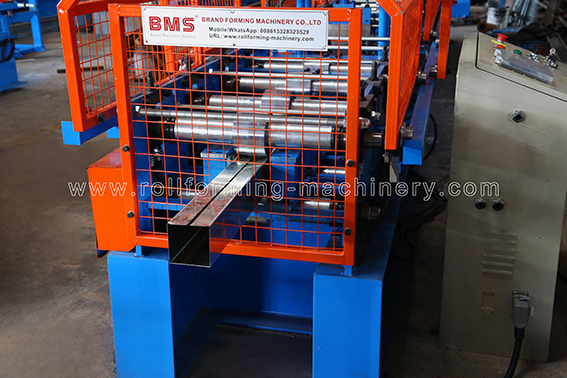

Разматыватель (предоставляется вами) → Направляющее устройство для кормления → Профилирование рулонов → Гидравлическая средняя резка Устройство → Устройство выравнивания → Система управления ПЛК → Выходная стойка* (3 метра с роликовым рядом)

Отображение компонентов машины

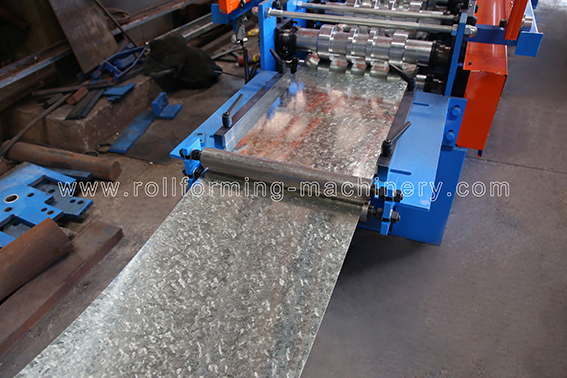

Устройство подачи

Положение направляющих можно отрегулировать для подходящей подачи материала.

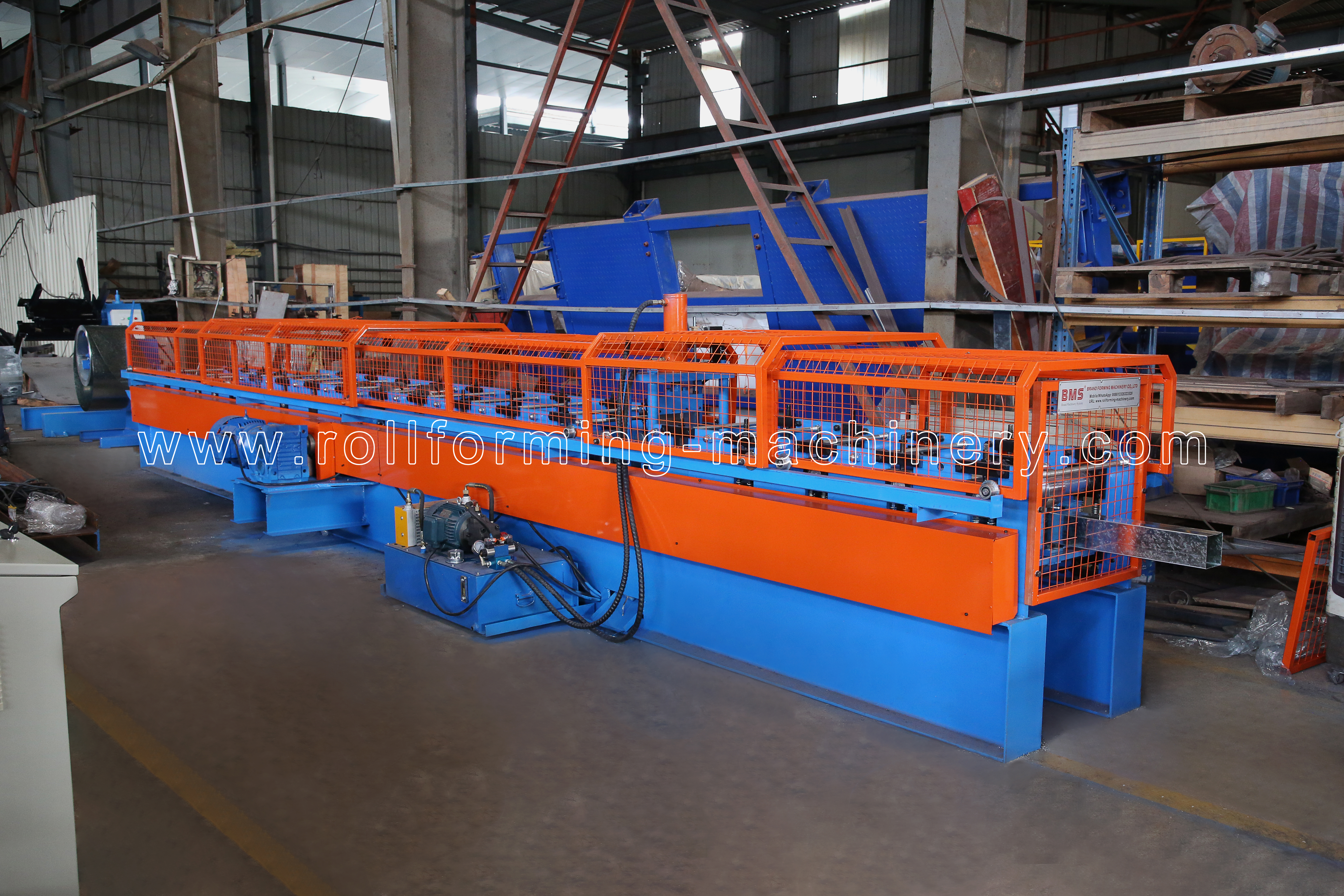

Профилегибочный стан

Каркас кузова изготовлен из Н450 набрать сталь сваркой

Толщина боковой стенки: Q235 т18мм;
Ролики изготовлены из 45#, прецизионная обработка, твердое хромированное покрытие; толщиной 0,5 мм, поверхность с зеркальной обработкой (для увеличения срока службы и защиты от ржавчины);

Валы изготовлены из сталь 45#,Закалка и отпуск, термообработка, твердое хромирование. Диаметр=φ75/90 мм, прецизионная обработка.
Шестерня и цепной привод 20- шаг к формированию
Главный двигатель= 11кВт, Частотный контроль скорости
Мотор-редуктор скорости: серия R
Все винтовые болты имеют класс 8,8 (дешевые фабрики используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины.

Скорость формирования:15-18м/мин
