Профилегибочная машина для производства солнечных прогонов C40-C160 с автоматическим переключением

Поделиться с:

Профилегибочная машина для производства солнечных прогонов C40-C160 с автоматическим переключением

1 станок для мультипрофилей

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
С40-160
Марка продукта:
BMS

Профиль

JH742C291_TKAD25V1`0_T

Описание продукта

Материал	Применимый материал	Оцинкованная сталь (GI), холоднокатаная сталь (CRC)
	Толщина материала	2,0-4,0 мм
	С пределом текучести	Q235-550МПа
Катушка	Ширина подачи	Судя по рисунку
	Диапазон идентификаторов катушек	508 мм±30 мм
	Емкость	Макс.5 тонн.
Машина	Базовая рама	Европейская отдельно стоящая конструкция
	Материал ролика	Сталь Cr12, прецизионная обработка, твердое хромированное покрытие.
	Роликовая станция	22 шага к формированию
	Диаметр вала	ф95 мм, высокочастотная обработка
Резак	Твердость	Термическая обработка до степени HRC58-62.
Резак	Допуск на резку	≤±1 мм
Власть	Путь вождения	Шестерня/звездочка передачи
	Главный мотор	30 кВт, контроль частоты и скорости
	Мотор насоса для фрезы	22кВт
Система управления ПЛК	Инвертор	Сименс / ДЕЛЬТА
	Сенсорный экран	Сименс/ВЕЙНВЬЮ
	Кодер	KOYO (японский бренд) или OMRON (японский бренд)
	Управляющее напряжение	24В

Функции

1. Тяжелая конструкция Talwan, вес всей машины более 20 тонн, коробка передач (высокая эффективность передачи и точная передаточное число), срок службы машины более чем в два раза превышает срок службы других Индийские и китайские дешевые машины.

2. Одна машина для нескольких профилей: любой прогон C шириной полотна 40–160 мм, экономия инвестиций и пространства.

3. Позволяет предлагать клиентам круглосуточное индивидуальное обслуживание C-прогонов и различные калибры материала, включая различную ширину и фланцы комбинации высоты..

4. Автоматическое переключение между различными прогонами C с сервоприводом в течение 1-5 минут, что экономит время и повышает эффективность работы.

5. Восьмицилиндровая система перфорации может выполнять различные перфорационные отверстия. Требования солнечной промышленности.

6. Европейская кованая конструкция из литой стали, устойчивая к деформации и высокой несущей способности, обеспечивает точность формовки машины.

7. Прецизионная система обрезки летающих стоек с сервоуправлением. (для высокой эффективности работы).

8. Новейшая система управления ПЛК позволяет объединить два набора длины. методы подсчета (подсчет длины инфракрасных счетных отверстий и Подсчет длины энкодера-счетного колеса) в одну систему управления ПЛК. Для решения проблемы можно переключить метод подсчета длины. несовместимости из-за особой длины индивидуальных заказов.

9. Оснащен системой водяного охлаждения для охлаждения ролика и профиля, продления срока службы ролика и обеспечения качества готовых профилей.

Рабочий процесс

Гидравлический разматыватель→Устройство подачи и выравнивания→Гидравлическое устройство для штамповки и предварительной резки →Профилегибочная система→ Последующая резка с сервоприводом→Выходная стойка

Технический спецификациянс

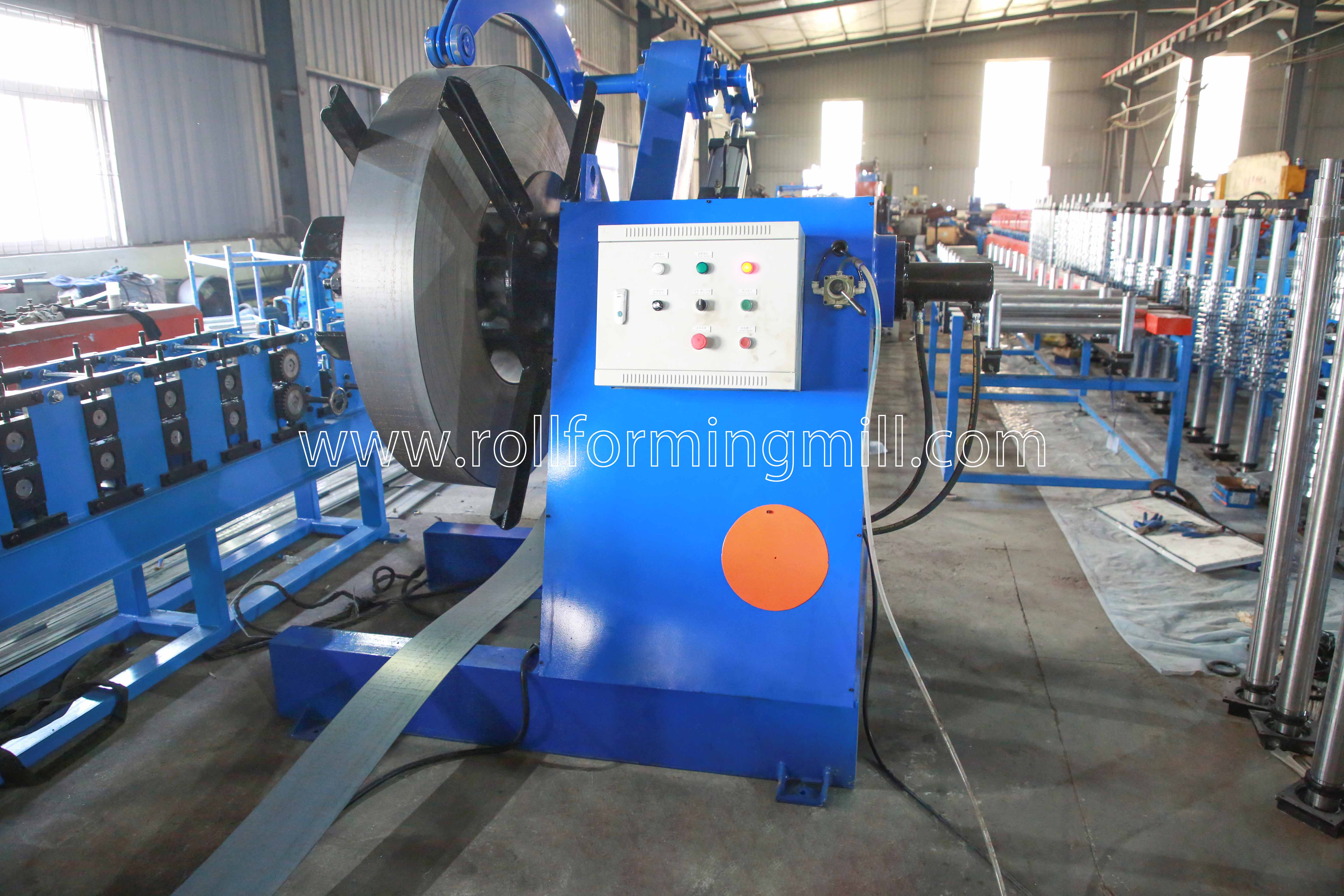

1) 5 тонн Гидравлический разматыватель: один комплект

Усадка и остановка внутреннего отверстия стальной катушки гидравлического управления
Макс.Ширина подачи:600 мм
Диапазон идентификаторов катушек:508±30 мм,Наружный диаметр:1600 мм
Максимальная емкость:5 тонн,Двигатель:3кВт,Регулятор частоты и скорости
Двигатель масляного насоса:2,2 кВт,С пресс-рычагом
Добавьте автоматическую подачу и устройство самоостановки

016A6459

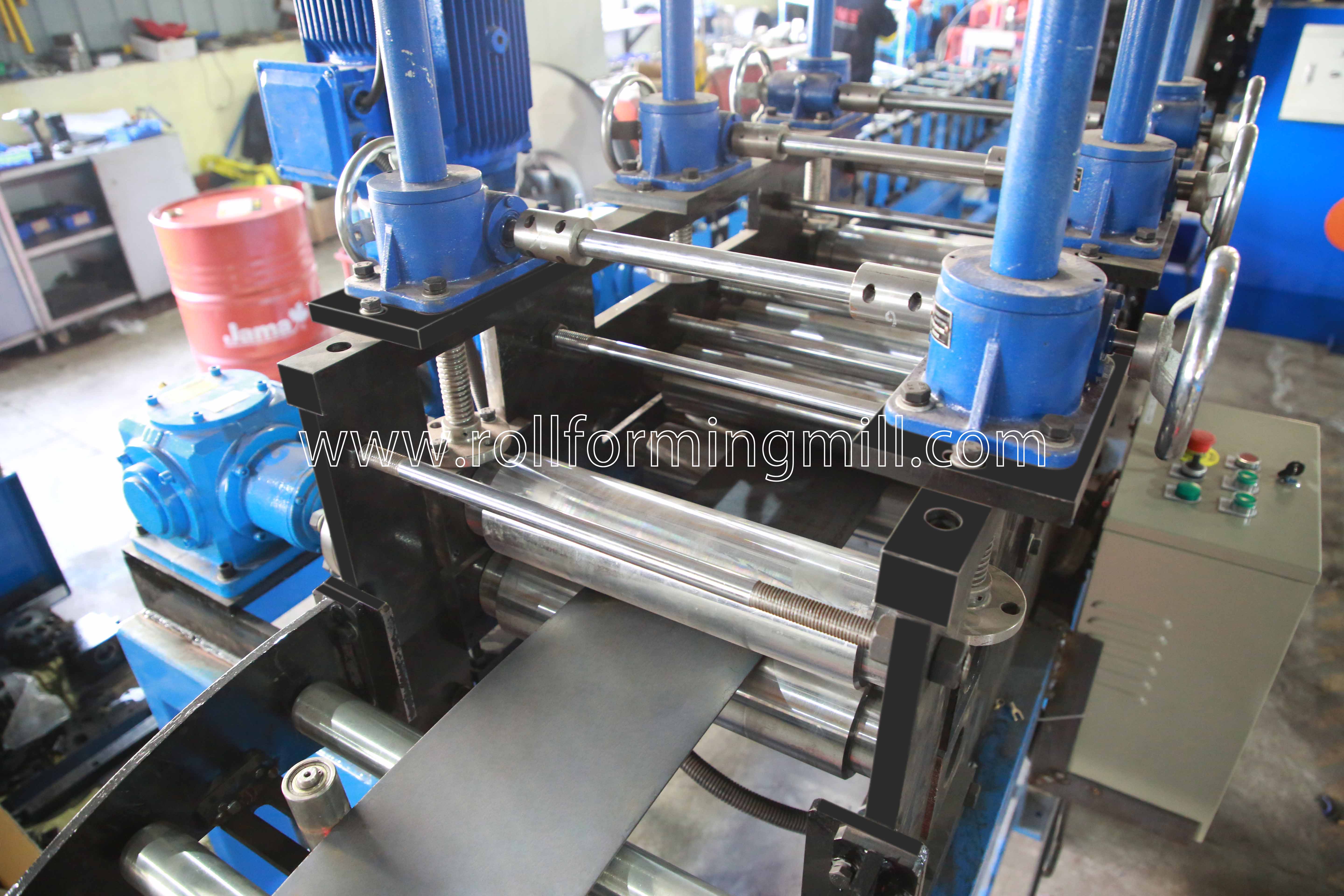

2) Устройство подачи и выравнивания

Вверх Три Вниз Четыре Полностью Семь Устройство выравнивания валов

Валы изготовлены из Сталь GCr15 (= сталь EN31)

Термическая обработка,HRC 58-62.Диаметр=φ105мм

016A6479

3) Гидравлическое устройство предварительной резки и штамповки

Для предварительной перфорации и предварительной резки используйте клавиши s.гидравлическая система Эйме

Гидравлический двигатель:22кВт,Диапазон гидравлического давления: 0-16 МПа
Материал штамповочного и режущего инструмента: пресс-форма из стали Cr12MoV(=SKD11 сталь

С сокращением срока службы в миллион раз), термообработка до степени HRC58-62

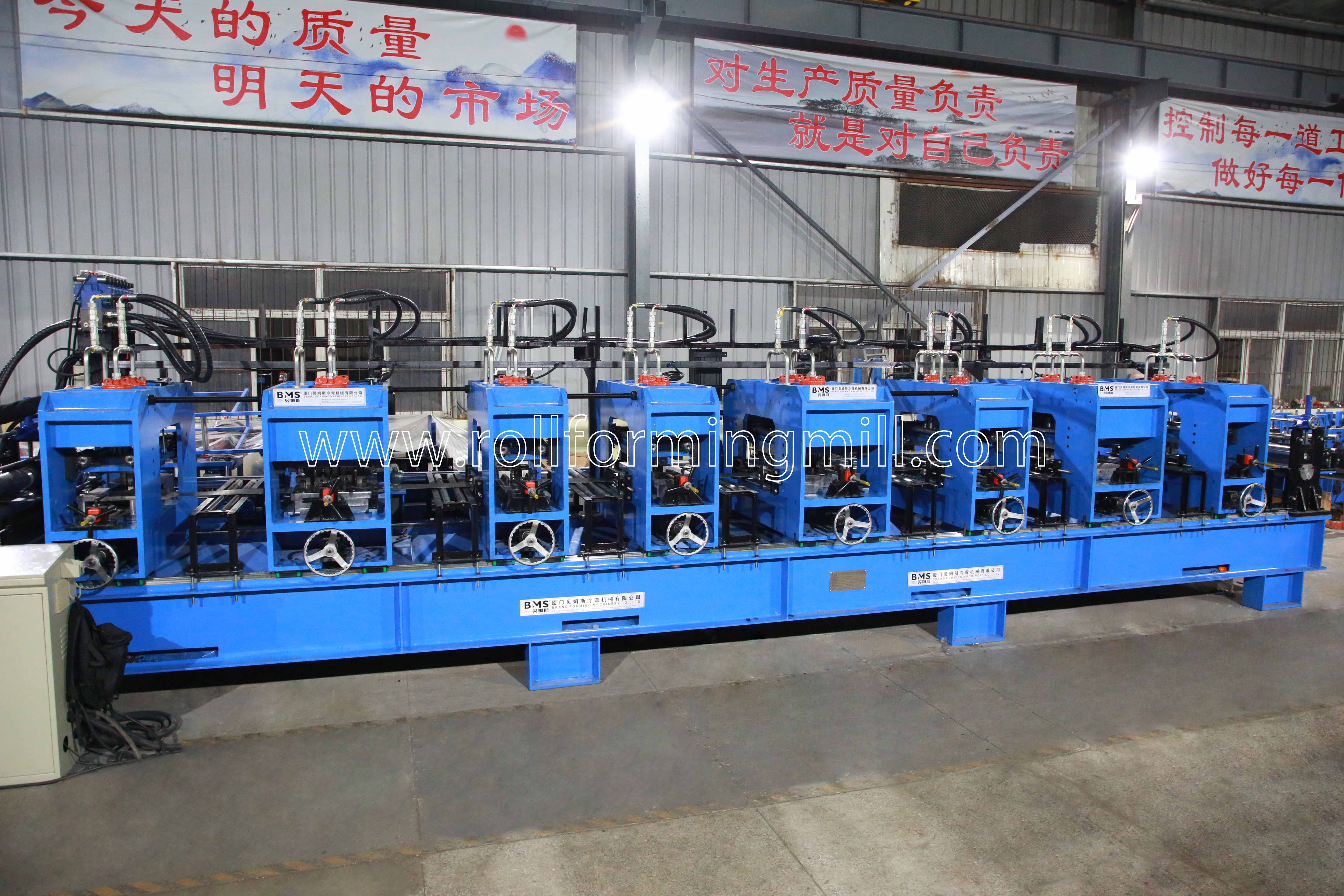

8-цилиндровый Система перфорации отверстий для перфорации как на стенке, так и на фланце

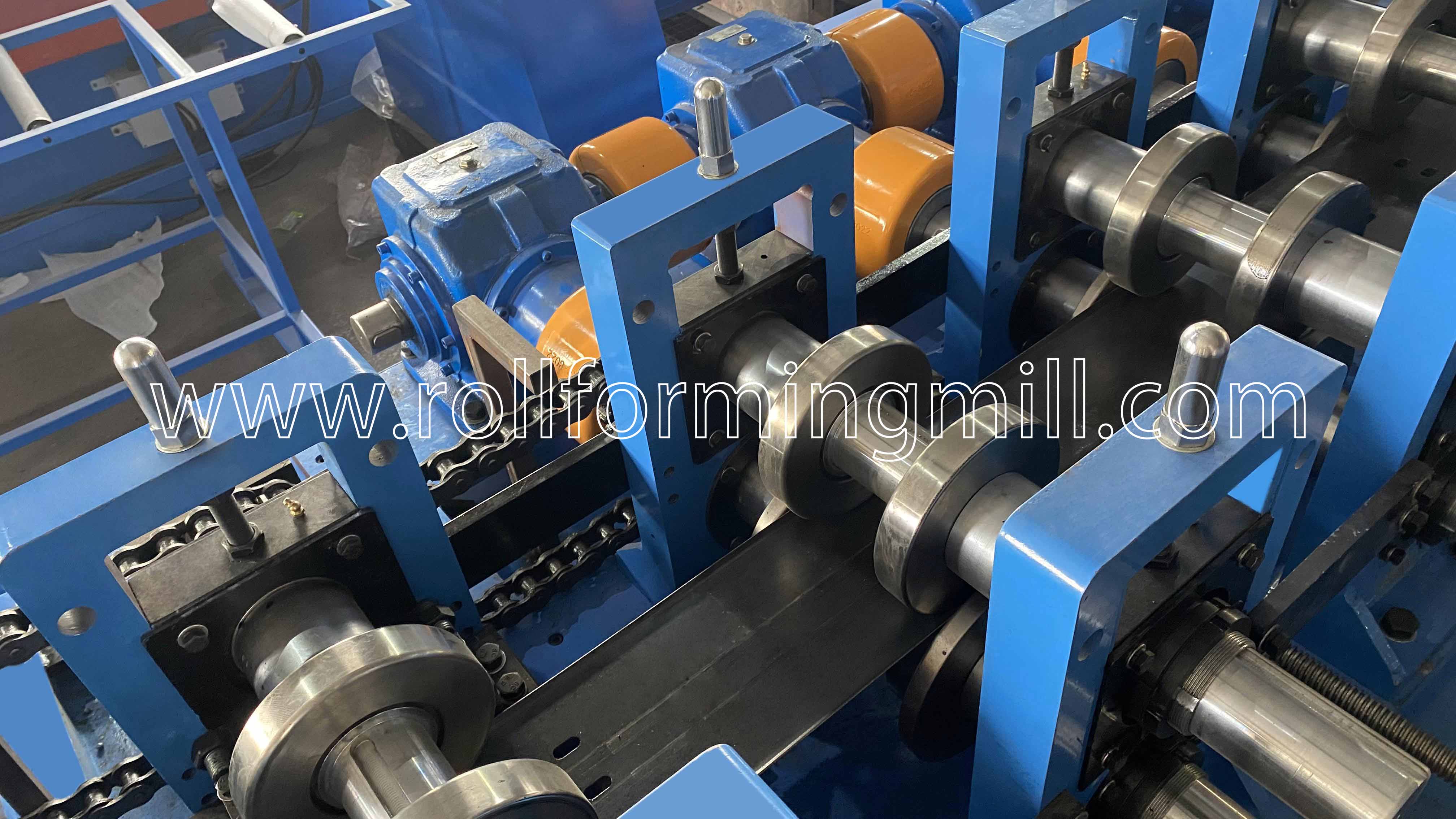

3) Основная машина

Ролики изготовлены из сталь Хр12, прецизионная обработка, твердое хромированное покрытие

Валы изготовлены из стали 45#, закалка и отпуск, твердый хром.

Реальная скорость формования:15-20 м/мин (включая штамповку и резку)

2023_03_14_10_46_IMG_8047

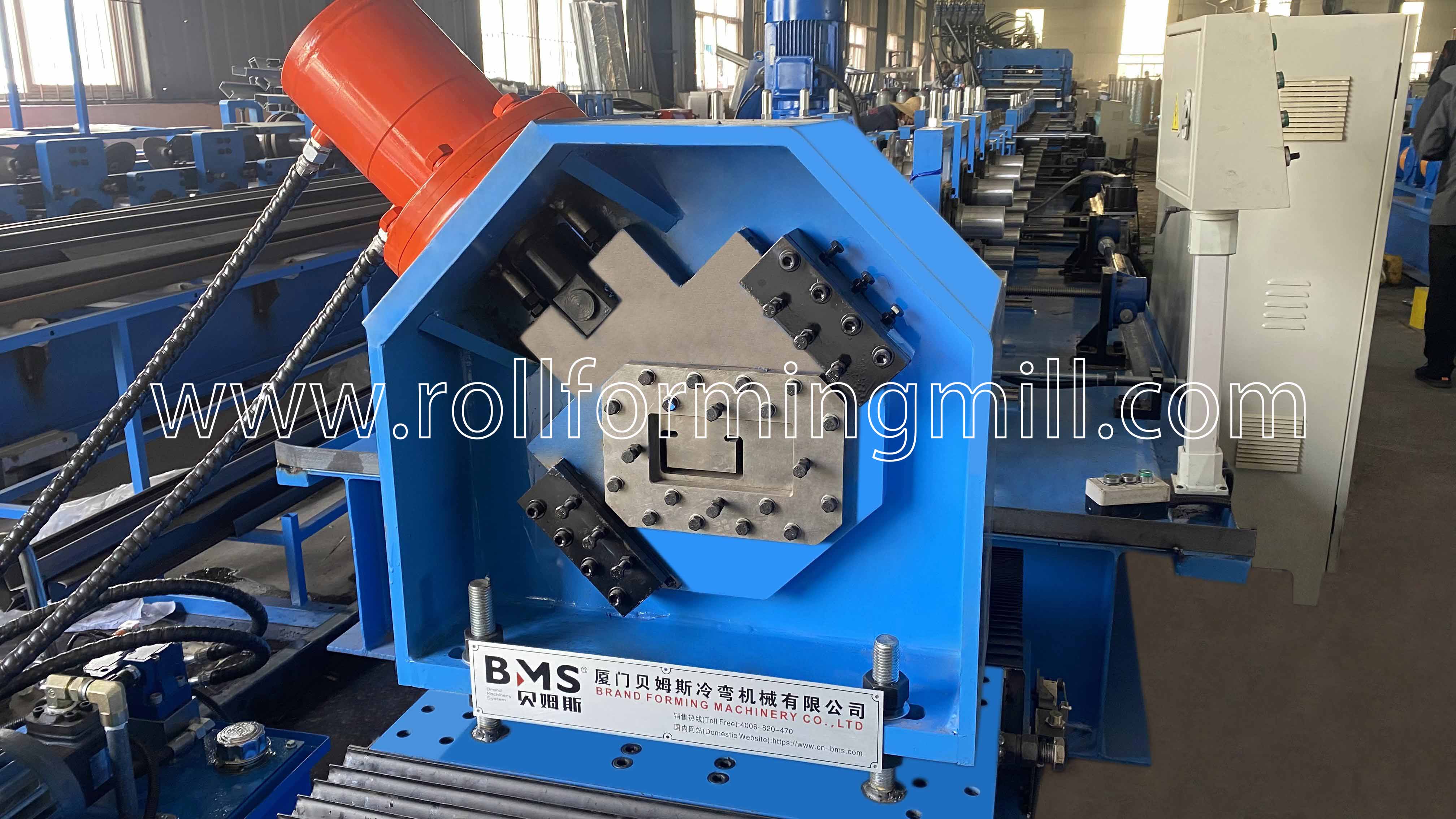

4) Постобточная резка с сервоуправлением

Гидравлическое косое шептало под углом 45 градусов: короткий ход сдвига, небольшое сопротивление резанию и высокая скорость вращения

2023_03_14_11_00_IMG_8072

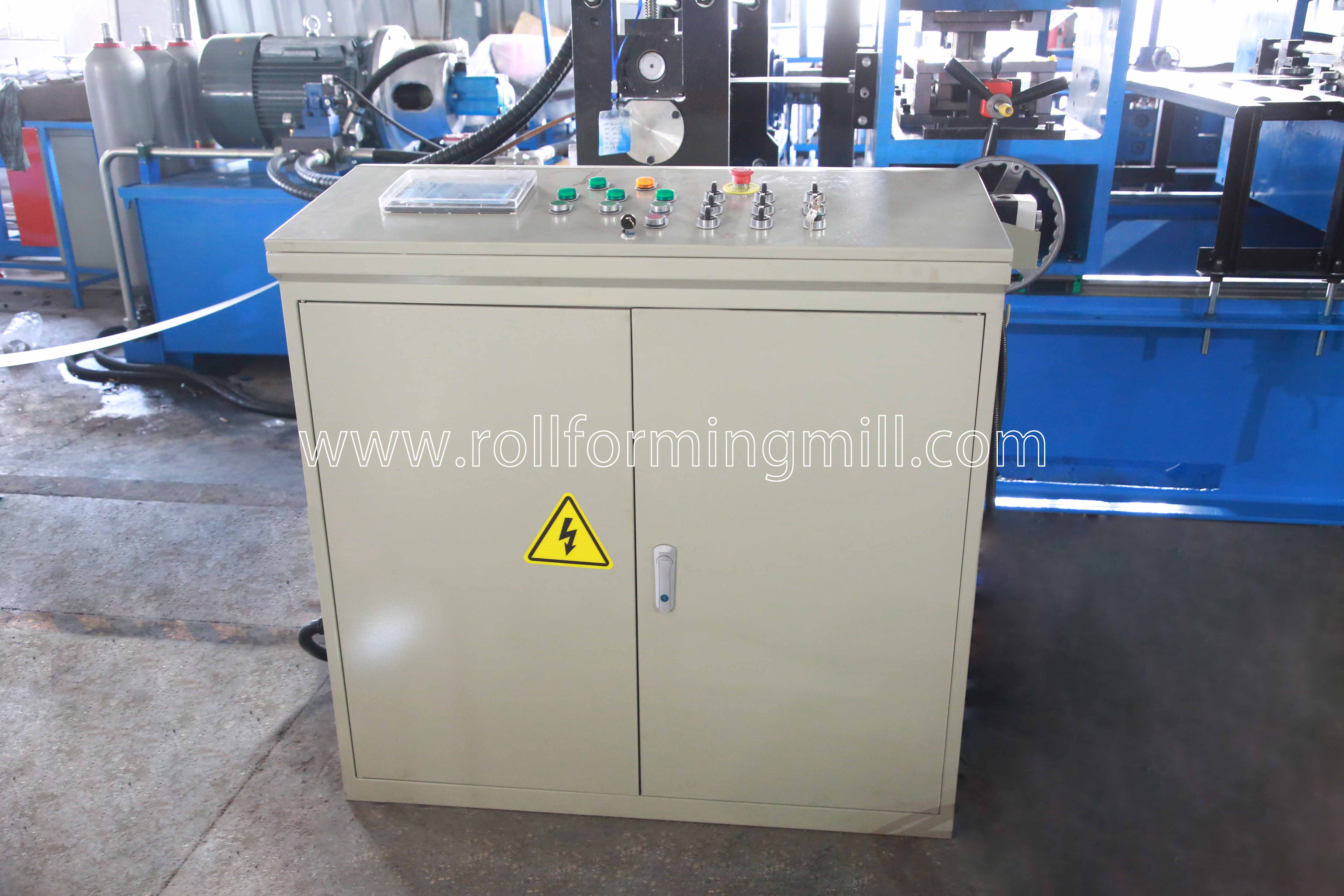

5) Система управления ПЛК

Автоматически контролируйте количество и длину резки.

Введите производственные данные (производственная партия, шт., длина и т. д.) на сенсорный экран.
Он может автоматически завершить производство.
В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.

016A6492

6) Выходная стойка: Три единицы

20200316171137_19269

7) выставка продуктов

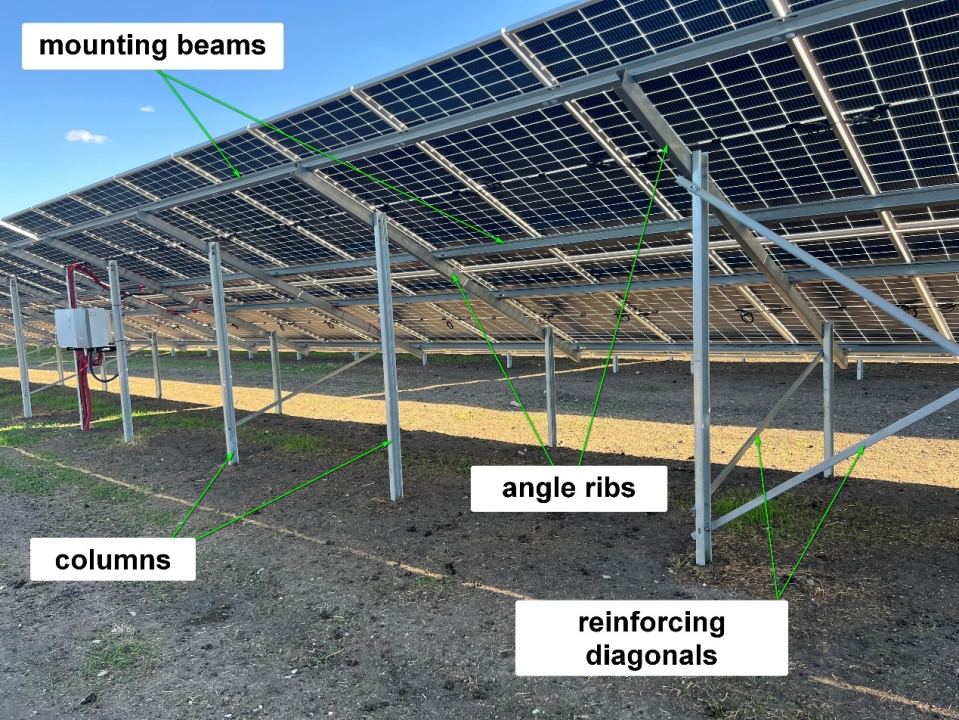

Случай применения

7f967951cf01646dbd5dd667f38408c0

Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964

Послепродажное обслуживание

1. гарантия есть 24 месяцы после получения машины клиентом.
В течение 24 месяцев мы бесплатно доставим клиенту запасные части.
2. Мы предлагаем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем отправить наших технических специалистов для установки и обучения работников на заводах клиентов с помощью Дополнительная стоимость.
