Профилегибочная машина для Omega

Спецификация

Бросить машину дляОмега Профиль

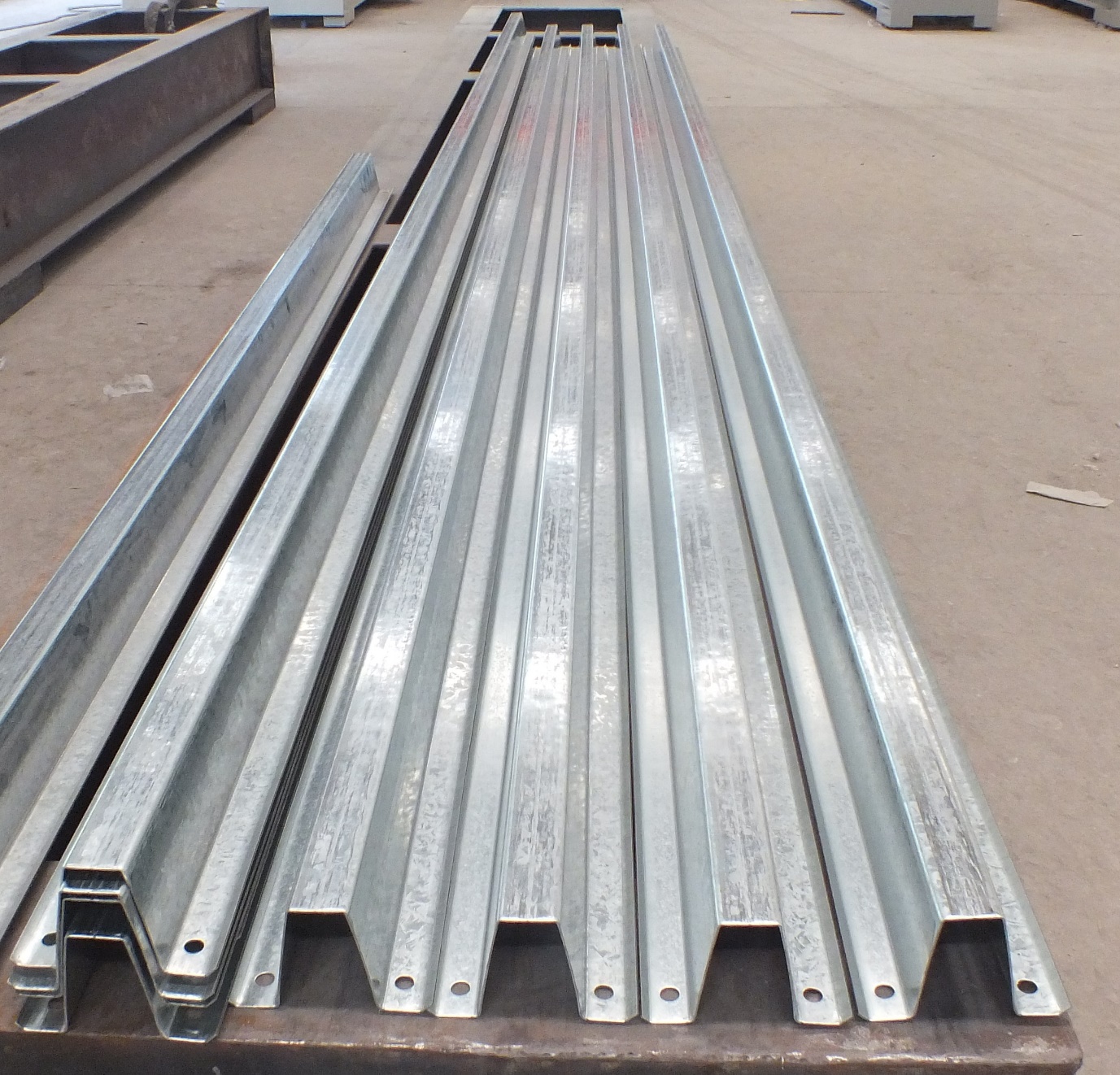

Ⅰ. Чертеж профиля

Внутренние радиосвязки изгиба пластин: 3 мм

ⅡОтказ Материал:

Толщина материала: 1,5 ~ 3,0 мм

Применимый материал:S320GD и S350GD оцинкованные стальные катушки

Ⅲ.Машинские компоненты

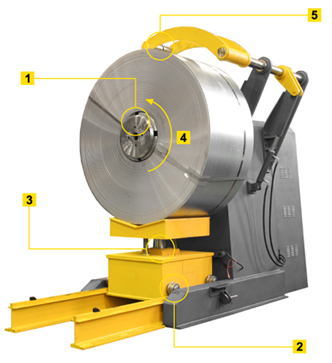

1) Гидравлический декольтер:Один набор 10 тонн

Гидравлическая система Разверните внутреннее отверстие катушки,Насос двигатель: 3 кВт

Частотный инвертор для регулирования скорости поворота,Мотор: 7,5 кВт

С электрическим шкафом управления, моторизованным,

Максимум. Ширина питания: 640 мм, диапазон идентификатора катушки: 510 +/- 30 мм.

Максимальная емкость: 10Tton, с гидравлическим удерживающим рычагом, гидравлической нагрузочной машиной с путешествиями. Длина перила катушки 3.3000 мм

Катушка автомобиля: вперед / назад ход катушки автомобиля MAX 3000 мм

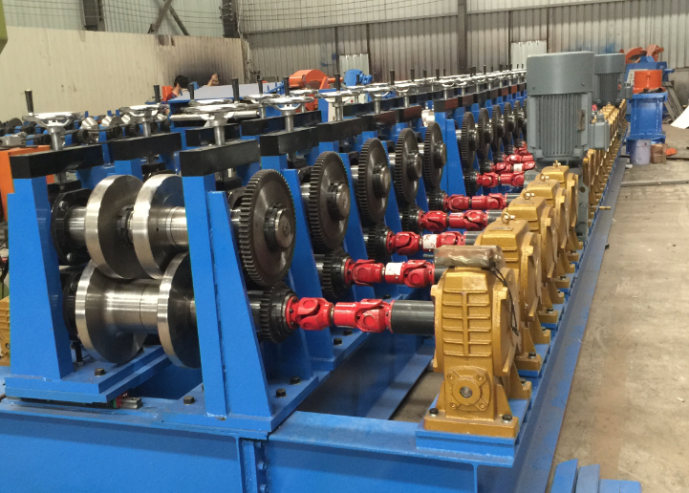

2) холодная прокатная мельница:

. С помощью материала питания и выравнивающим устройством, с 7 выпрямляющими роликами (вверх 3 ролика 4 вниз ролики), диаметр выпрямления вала =Ф95 мм, прецизионная обработана

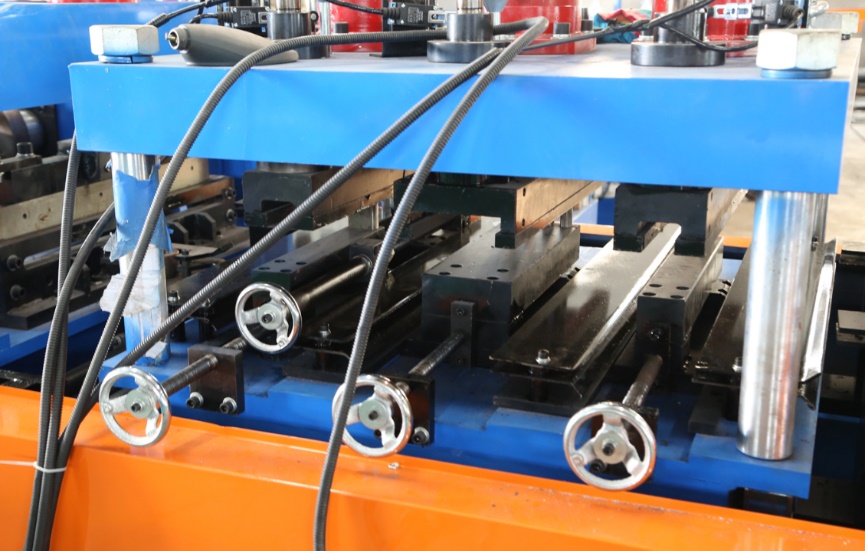

б. Три цилиндры отверстия Предварительная штамповая система:

С емкостью для 2 отверстий 30х20 в каждом прессе,

Ручная регулировка расстояния между отверстиями (Trasversal)

Продольное расстояние между отверстиями, программируемыми в линии формования рулона.

Материал штамповки булавки:CR12MOV (= D2 сталь)

Одиночный цилиндровый гидравлический предварительная режущая система:

Гидравлическое предварительное сдвигаемое устройство,

Режущий инструмент Материал:CR12MOV (= D2 сталь), Термическая обработка

Гидравлический двигатель: 11 кВт (Китай Бренд)

с. рамка для тела из450 # H.Тип стали с помощью сварки;

Валкиизготовлено изоснастка стали CR12 (= D3 сталь), прецизионная обработка, термообработка;

Валы изготовлены из 45 #, диаметр валов =Ф90мм / Ф75 мм, прецизионная обработана

Вождение коробки передач,24-шагФормировать

Главный мотор =22 кВт * 2 Нормальный двигатель (не серводвигатель)

Размер перемена двигателя: 0,75 кВт х 2 шт. (С китайским брендом)

Скорость формирования ок. 8м / мин, учитывая 5 метров профилей с 3 остановками для штамповки и 1 для резки

Конструкция быстрого изменения размера, каждый изменение размера в 5-10 минут (не нужно менять ролики или проставки, такие как традиционная старая машина старого стиля, которая занимает более 1-2 часа для каждого изменяющегося размера продукции).

3)Запатентованный универсальныйГидравлическое пост-режущее устройство:

Гидравлический пост вырезан, остановитесь нарезанию, с загрязей;

Пост-резак и предварительный резак используют один и тот же гидравлический двигатель

3-лезвие тип,Регулировка для разных размеров

Режущий инструмент Материал:CR12MOV (= D2 сталь), Термическая обработка

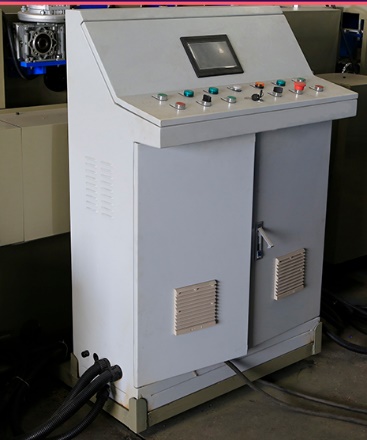

4) система управления PLC

Управляйте количеством, регулировка длины автоматически

В сочетании с: PLC, инвертором, сенсорным экраном (как английский и китайский язык), кодировщик и т. Д.

ПЛК: Siemens Brand

Инвертор: Schneider Electric Brand

Сенсорный экран: Siemens Brand

Кодер: Omron Brand (Япония)

Толерантность к сокращению до длины ≤ ± 1 мм

Управление напряжением 24 В.

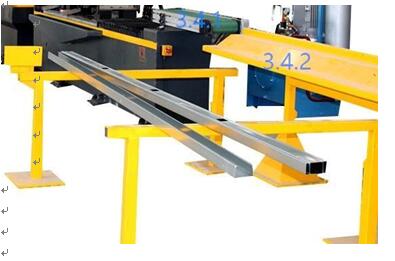

5) Выходная стойка:

Таблица автоматической разгрузки 6 метров,Источник воздуха будет предоставлен покупателем

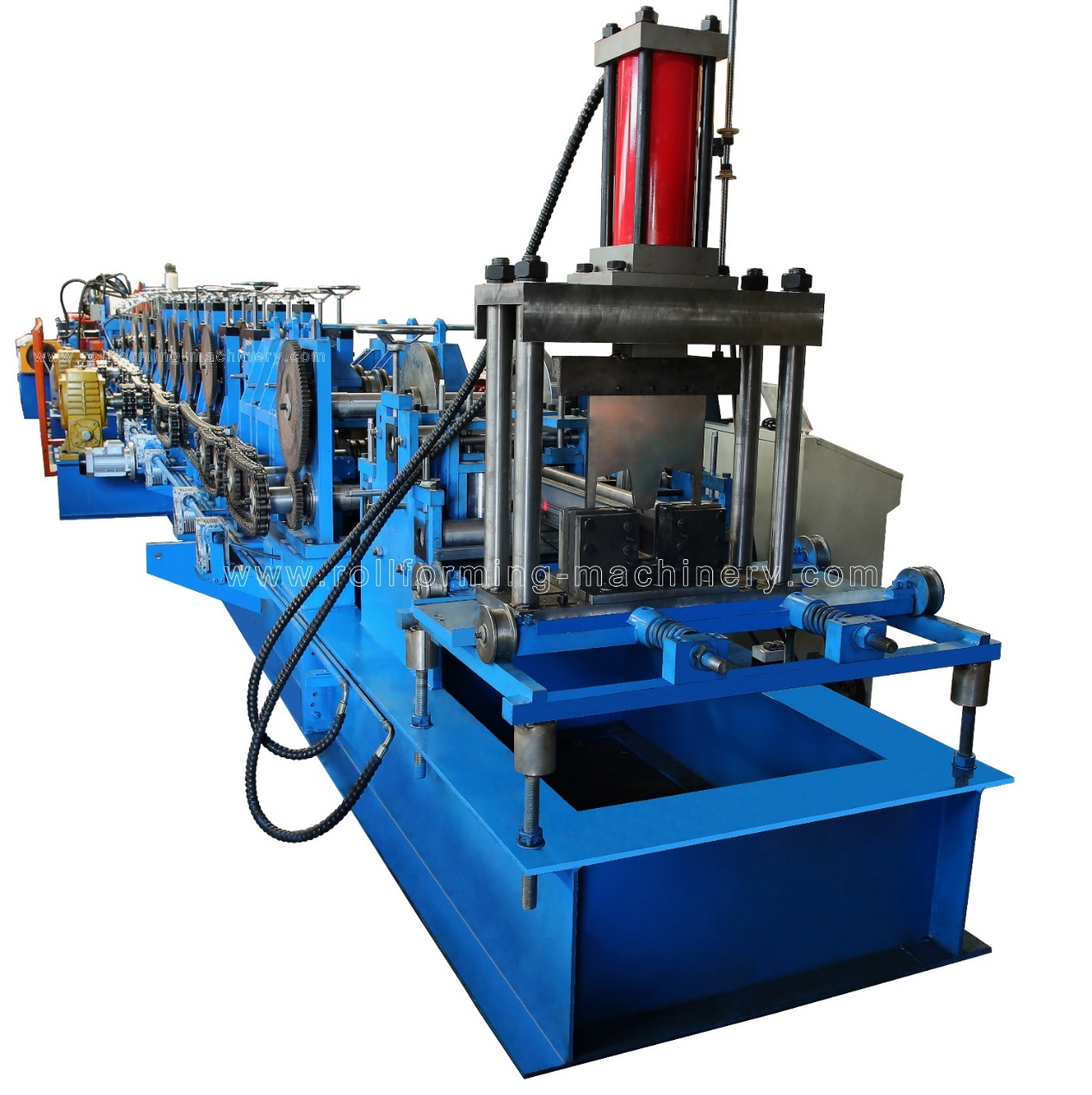

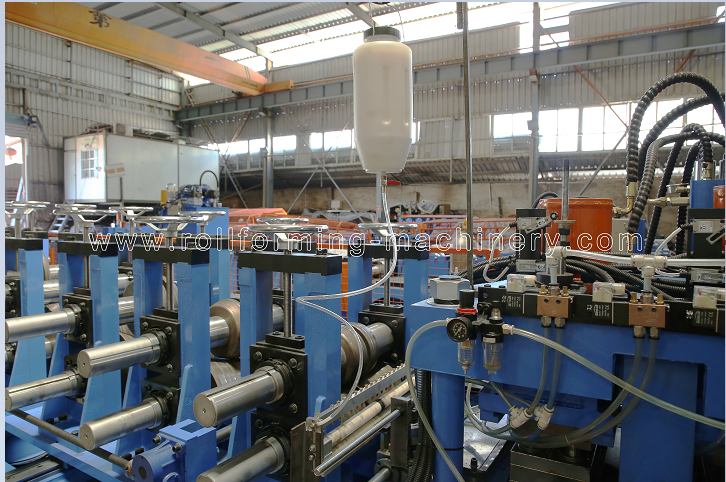

Ⅳ. Машинная картинка (только для справки)
