Электрическая магнитная направляющая станка для гибки листового металла с коробчатым и лотковым тормозом

Каждый производитель рано или поздно сталкивается с одной и той же стеной: вы формируете полностью закрытую коробку, переходник воздуховода или глубокий поддон, и ваш стандартный листогибочный пресс просто не доберется туда. Пальцы слишком короткие, инструмент не может дотянуться, или геометрия просто не работает на машине, предназначенной для прямых изгибов. Именно для решения этой проблемы был разработан коробчатый и панорамный тормоз с электрическим магнитным зажимом.

В этой статье рассказывается о том, что на самом деле делают эти машины, как работает магнитный зажимной механизм, в чем они превосходят другое гибочное оборудование и что следует проверить, прежде чем совершить его покупку. Мы сведем рекламные кампании к минимуму и сосредоточимся на том, что на самом деле необходимо знать менеджеру цеха или инженеру-технологу, прежде чем выбирать оборудование такого типа.

Что такое коробка и панорамный тормоз?

Коробчатый и лотковый тормоз представляет собой гибочную машину, в которой используются сегментированные зажимные стержни, которые можно снять, в отличие от фиксированных пальцев, используемых в традиционном тормозе для листового металла. Сегментированная природа этих машин является причиной того, что можно производить закрытые формы, такие как коробки, противни, лотки и воздуховоды, а не просто простые изгибы вдоль одного края.

Обычные пальцевые тормоза хорошо справляются с обычными поворотами, но им мешают такие факторы, как глубина и расстояние между пальцами. Когда дело доходит до закрытия всех сторон коробки или работы с жесткой геометрией, механические пальцевые тормоза окажутся трудными. Однако коробчатые и панорамные тормоза с такими проблемами не сталкиваются.

Что делает его «электро-магнитным»? Как работает система зажима

Именно здесь «электро-магнитная » часть получила свое название. Вместо того, чтобы пальцы зажимали лист с помощью механики, в этих тормозах в станине установлен длинный электромагнит. Над электромагнитом расположена стальная прижимная планка. Нажмите на педаль или кнопку, и электромагнит потянет зажимную планку вниз на верхнюю часть листового металла, чтобы удерживать его ровно.

Это существенная разница между механическим зажимом и машиной этого типа. Не беспокоясь о пальцах, машина может глубоко сгибать материал и формировать закрытые коробки и лотки, которые невозможно согнуть с помощью пальчикового тормоза. Гибочная створка поднимается и сгибается, а листовой металл сгибается напротив передней части прижимной планки.

Зажимные стержни обычно бывают двух конфигураций:

• Прямые стержни по всей длине: для прямых изгибов от края до края по всей ширине листа.

• Сегментированные стержни: для коробок и поддонов, где необходимы зазоры в углах, чтобы стороны могли складываться без помех.

Операторы обычно держат оба под рукой и переключаются между ними в зависимости от работы. Усилие зажима на этих машинах обычно составляет от 3 до 12 тонн, в зависимости от размера и нагрузки конкретной модели. Собственная компании BMS Machinery линейка электромагнитных станков для гибки металла охватывает различные длины станин и производительность по материалам.

Ключевые преимущества по сравнению с традиционными гибочными тормозами

• Неограниченная глубина: нет длины пальца, которая ограничивала бы глубину формы коробки или кастрюли.

• Равномерное давление зажима по всей станине: поскольку магнитный зажим оказывает давление равномерно по всей станине балки, на длинном куске листового металла не возникает неравномерных изгибов, как это иногда происходит при механическом зажиме.

• Более быстрая переналадка: изменение конфигурации зажимной планки занимает всего несколько минут, тогда как перенастройка механического пальца для работы с другим продуктом займет больше времени.

• Универсальность материалов: многие машины могут обрабатывать самые разные материалы, включая мягкую сталь, нержавеющую сталь, алюминий, материалы с покрытием и даже нагретые пластмассы.

• Безопасность и эргономика оператора: система зажима ножной педали без помощи рук исключает опасность защемления механическими пальцами и зажимами.

Теперь справедливое предостережение: магнитный зажим обычно рассчитан на определенный диапазон калибра, обычно до эквивалента мягкой стали 16 калибра на большинстве стандартных моделей. Это не замена тяжелому гидравлическому листогибочному прессу при работе с толстым листом. Если ваш цех работает в основном с тяжелыми материалами, это не та машина, на которой можно строить все свое производство; это машина, которую вы добавляете для работ, с которыми листогибочный пресс не может справиться.

Где подходит эта машина — отрасли и области применения

Тормоз коробки и поддона становится фаворитом среди многих металлообрабатывающих предприятий благодаря его способности образовывать не только простые изгибы, но и более глубокие замкнутые углы. Использование съемных и секционных прижимных планок делает этот тип гибочной машины более подходящим для формирования коробок, лотков, швеллеров или многократных изгибов на небольшой площади.

• Изготовление систем отопления, вентиляции и кондиционирования воздуха и воздуховодов. К областям применения относятся переходные фитинги, камеры статического давления, секции воздуховодов, поддоны для сбора капель и другие изогнутые компоненты, где плавный и последовательный изгиб имеет решающее значение.

• Металлическая кровля, сайдинг и отлив: кровельщики используют эти тормоза для изготовления нестандартных отливов, кромок, обрезков, впадин и других компонентов из листового металла, которые часто требуют формовки на месте.

• Электрические шкафы и корпуса распределительных устройств. Сегментированные пальцы помогают формировать корпуса, коробки и панели, имеющие многочисленные изгибы, точные размеры и чистые углы.

• Корпуса для приборов и оборудования: идеально подходят для изготовления шкафов, корпусов, панелей, ограждений и элементов жесткости для машин и другого оборудования.

• Автомобильные и реставрационные работы: подходят для изготовления кузовных панелей, кронштейнов, корпусов и опорных деталей, требующих точного изгиба больше, чем при крупносерийном производстве.

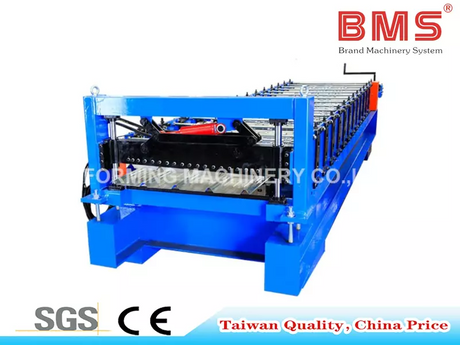

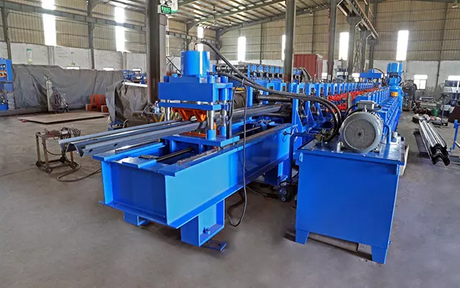

Если в вашем магазине уже есть оборудование для профилирования кровельных панелей, прогонов или компонентов воздуховодов, такой гибочный станок заполнит настоящий пробел. Более широкий BMS Machinery спектр вспомогательных машин включает в себя электрические закаточные станки, переворачиватели рулонов и отрезные станки в дополнение к гибочным станкам.

Коробчатый и панорамный тормоз по сравнению с листогибочным тормозом и стандартным пальцевым тормозом

Если у вас в основном простые изгибы с толстым металлом, то листогибочный пресс по-прежнему является лучшим капиталовложением. Однако, если вы делаете коробки, кастрюли или воздуховоды, для которых требуются закрытые формы из более легкого металла, то тормоз коробки и кастрюли — это то, что вам нужно. Во многих мастерских есть обе машины, где листогибочный тормоз справляется с тяжелым прямым изгибом, а коробочный и панорамный тормоз делают все остальное.

Характеристики, которые действительно важны при покупке

• Длина кровати: убедитесь, что она соответствует самому длинному стандартному размеру простыни, который вы используете, а не среднему размеру. Машины могут варьироваться от примерно 4 футов для портативных настольных моделей до 6 и более метров для промышленных установок.

• Калибр и толщина: обычно выражаются в эквивалентах толщины мягкой стали. Не забывайте, что производительность снижается при сгибании листов нержавеющей стали или более толстых алюминиевых листов.

• Усилие зажима (тоннаж): больший тоннаж не всегда лучше. Вам нужно выбрать тоннаж, который соответствует вашему материалу и рабочему циклу, а не покупать машину, просто глядя на максимальный тоннаж.

• Электропитание: однофазное или трехфазное и какое напряжение для него требуется. Прежде чем заказывать машину, она должна соответствовать электрической системе вашего магазина.

• Тип управления: управление с помощью ножной педали или кнопок подходит для большинства мастерских. Если у вас повторяющийся процесс гибки, рассмотрите модели с программируемой или автоматизированной последовательностью гибки.

• В комплект входят зажимные стержни: прямые стержни, сегментированные стержни и стержни с прорезями. Подтвердите, что входит в комплект поставки, а что приобретается отдельно, и насколько легко найти сменные планки в будущем.

• Конструкция рамы и нагрузка: легкие машины подходят для периодического или учебного использования. Производственным цехам необходим каркас промышленного класса, предназначенный для ежедневного использования.

Рекомендации по техническому обслуживанию и эксплуатации

• Содержите зажимные стержни в чистоте: очистка от грязи, металлической стружки и любых посторонних предметов помогает поддерживать хороший контакт во время зажима и уменьшает неравномерность изгибов.

• Проверьте электрические элементы управления. Важно проверить электромагнитный компонент, ножную педаль и все органы управления, чтобы убедиться, что они работают правильно и обеспечивают надежный зажим.

• Соблюдайте номинальную грузоподъемность: не рекомендуется сгибать материалы, толщина которых превышает рекомендуемую, поскольку система может перегрузиться.

• Правильно обучайте операторов: новых операторов необходимо обучить правильному выбору зажимных стержней и расположению заготовок в пределах мощности и глубины станка.

Как выбрать подходящую машину для вашего магазина

Как только у вас будет краткий список, соответствующий вашим основным требованиям к размеру и длине станины, посмотрите не только на характеристики заголовка. Эти практические факторы помогут вам выбрать машину, соответствующую вашей реальной рабочей нагрузке.

• Размер для ваших самых крупных регулярных работ: Ваше решение не должно зависеть исключительно от среднего размера заготовки. Подумайте о размере самых больших листов и коробок, которые вы обычно обрабатываете.

• Проверьте производительность вашего конкретного материала: обработка мягкой стали — это лишь один из критериев выбора машины. Обязательно проверьте максимальную производительность для обработки нержавеющей стали, алюминия, оцинкованной стали и других материалов.

• Подберите машину к вашему объему производства: вам потребуются различные варианты ручных машин в зависимости от типа вашего объема производства. Машины с ручным управлением, управляемые с помощью ножной педали, идеально подходят для эпизодического и цехового производства.

• Оцените послепродажную поддержку: ваша покупка является долгосрочной, поэтому поддержка играет важную роль. Узнайте больше о гарантии, запасных частях и обслуживании.

• Подтвердите требования к занимаемой площади и электропитанию. Убедитесь, что общая занимаемая площадь машины соответствует планировке вашей мастерской, включая достаточно места для загрузки и обработки листов. Также проверьте электрические требования и номинальные нагрузки, чтобы ваше оборудование было готово перед установкой.

• Учитывайте будущую рабочую нагрузку: если вы ожидаете, что вашему цеху придется выполнять более крупную или сложную работу, может оказаться целесообразным оставить некоторый запас мощности. Покупка машины, которая отвечает только сегодняшним требованиям, может означать очередную инвестицию раньше, чем ожидалось.

Чтобы более подробно изучить, как магазины и рабочие площадки фактически используют эти машины в повседневной работе, в нашей соответствующей статье о магнитных тормозах из листового металла более подробно рассматриваются реальные случаи использования.

Заключение

Тормоз коробки и поддона с электрическим магнитным зажимом — это не та машина, которая заменяет все остальное в вашем магазине. Это тот, который справляется с задачами, с которыми не справляется ваш листогибочный пресс и пальчиковый тормоз: полностью закрытые коробки, глубокие поддоны и воздуховоды, которые требуют постоянного, равномерного изгиба по всему листу. Если это обычная часть вашего производства, инвестиции быстро окупаются за счет сокращения времени переналадки и меньшего количества бракованных деталей.

Если вы хотите обсудить технические характеристики для вашего конкретного применения, наша команда может рассказать вам о вариантах электромагнитной гибочной машины для металла и помочь вам выбрать правильную длину станины и тоннаж для вашего цеха. Вы можете просмотреть наши полные предложения услуг или связаться с нами напрямую, чтобы узнать цену.

Часто задаваемые вопросы

В чем разница между коробчатым и панорамным тормозом и обычным тормозом из листового металла?

Ключевое различие заключается в том, что в коробчатом и панорамном тормозе используются съемные верхние зажимные устройства, называемые «пальцами», тогда как в обычном тормозе из листового металла или прямом/карнизном тормозе используется только одна зажимная планка.

Какую толщину металла может согнуть магнитный тормоз из листового металла?

Обычный магнитный тормоз для листового металла способен формовать листы мягкой стали толщиной до 16 (что соответствует толщине 1,6 мм или 0,063 дюйма) по полной ширине. Некоторые машины этого типа могут работать с материалами толщиной до 12 калибра, если уменьшить ширину гибки.

Безопасны ли электромагнитные тормоза в эксплуатации?

Да, электромагнитные тормоза достаточно безопасны в использовании, поскольку аварийный режим обеспечивает автоматическое включение системы в случае отключения электроэнергии.

Могут ли коробчатый и поддонный тормоз погнуть нержавеющую сталь и алюминий?

Да, коробчатый и поддонный тормоз способны гнуть нержавеющую сталь и алюминий, если толщина металлических листов не превышает пределов производительности машины.

Сколько стоит коробка и тормоз поддона?

Коробка и панорамный тормоз могут стоить от 150 до 35 000 долларов, в зависимости от его размера, типа мощности и качества бренда.
