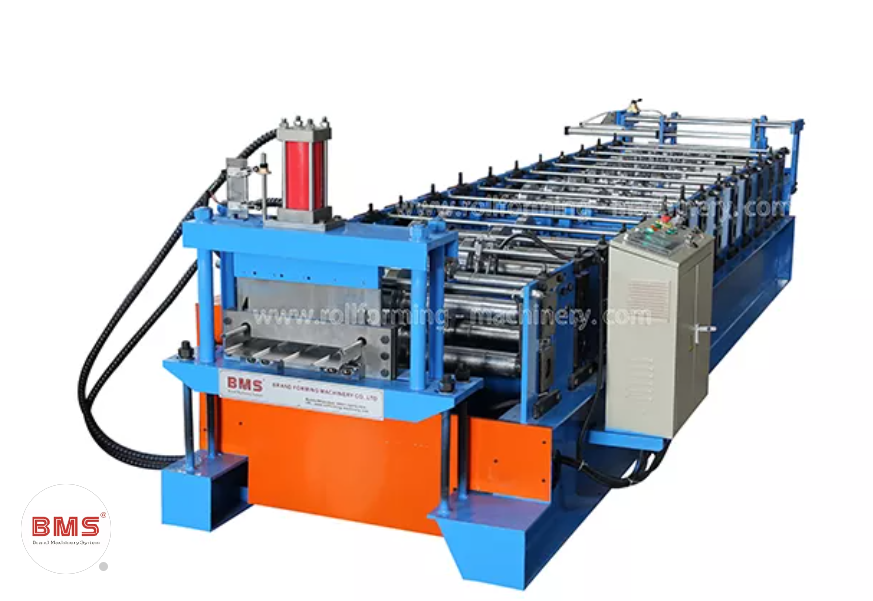

Техническое обслуживание закаточной машины Power Metal: очистка, регулировка и изнашиваемые детали

Мощный закаточный станок для металла не требует многого. Содержите его в чистоте, выравнивайте и заменяйте изношенные детали, прежде чем они выйдут из строя, и он будет работать годами без каких-либо проблем. Однако пропустите эти основы, и вы быстро это почувствуете: швы, которые не закрываются должным образом, панели, которые перекашиваются с линии, и вызов службы поддержки, которого вы могли бы избежать.

В этой статье рассматриваются три вещи, которые наиболее важны при обслуживании закаточной машины: очистка, регулировка и изнашиваемые детали. Вы также найдете график технического обслуживания, которого вы можете придерживаться, и раздел устранения неполадок, если что-то уже пошло не так.

Почему обслуживание закаточной машины напрямую влияет на качество шва и время безотказной работы линии

Если закаточный станок не обслуживается, он проявляется способами, которые стоят реальных денег:

• Разделение швов: швы, которые не соответствуют стандартам однородности либо из-за отклонения при проверке, либо из-за неисправности после установки на крышу.

• Замасливание и деформация панели: неправильное натяжение ролика вызывает нагрузку на металл, проявляющуюся в виде волнистых поверхностей.

• Лом и переделка: каждая искажённая панель — это на один виток меньше, на одно больше усилий и задержки в завершении проекта.

• Гарантийные обязательства: установленные панели с дефектными швами могут стать причиной отзыва в далеком будущем.

Ничто из этого не касается только самого мрачного. Речь идет о защите инвестиций во всю вашу линию профилирования , поскольку закаточный станок, выходящий за пределы допуска, может стать узким местом линии, которая в остальном работает идеально.

Ежедневные и еженедельные процедуры очистки

Накопление мусора является наиболее существенной причиной преждевременного износа закаточных машин. Кусочки металла, смазки и порошка покрытия от окраски катушки попадают в канавки роликов и корпусов подшипников. Потом они начинают вести себя как наждачная бумага, и каждый раз, когда станок обрабатывает катушку, допуски ваших роликов немного уменьшаются.

Контрольный список ежедневной уборки

• Протрите формующие ролики и направляющие: это следует делать в конце каждой смены, прежде чем что-либо сможет высохнуть и прилипнуть.

• Удалите металлическую стружку с рамы и корпуса привода: металлические опилки, оставленные на ночь, могут застрять в движущихся частях.

• Проверьте, нет ли утечек или скоплений смазки. Даже небольшая утечка сейчас приведет к выходу из строя подшипника.

• Проверьте ролики на перенос покрытия. Любая краска или ламинат на рулоне могут вызвать образование пленки, которая со временем будет накапливаться.

Еженедельные задачи по глубокой уборке

• Обезжирьте узлы валиков: Обязательно используйте только одобренный растворитель; в противном случае вы рискуете снять все защитные слои и вызвать ускоренное ржавление.

• Осмотрите приводные цепи и ремни: найдите мусор, проверьте, нет ли остекления или потертостей.

• Очистите электрические шкафы и панели управления: Скопление пыли в электрическом блоке управления может привести к множеству проблем, когда ваша машина управляется ПЛК.

• Записывайте все, что вы сделали: ведение точного учета того, что вы сделали, значительно облегчает заблаговременное обнаружение любых проблем и абсолютно бесценно для подачи любых гарантийных претензий.

Регулировка ролика и выравнивания: шаг за шагом

Признаки того, что ваша закаточная машина нуждается в настройке

Если ваша закаточная машина чистая, но проблемы по-прежнему возникают, следующим в списке обычно является регулировка. Вот на что следует обратить внимание:

• Неравномерное закрытие швов или видимые зазоры: часто это первый видимый признак того, что ролики вышли из строя.

• Движение или перекос панели во время подачи: указывает на несоосность направляющих или неравномерное давление роликов.

• Необычный шум или вибрация: могут сигнализировать о незакрепленных компонентах или о том, что ролик больше не установлен правильно.

• Задиры или маркировка на готовых панелях: признак того, что давление или выравнивание нарушены, иногда в сочетании с мусором, все еще остающимся на поверхности ролика.

Понимание настроек давления и зазора роликов

Давление роликов также должно быть тщательно сбалансировано. Если он слишком низкий, между краями панели останутся зазоры. Если он слишком высок, вы можете истончить или растрескать материал; это особенно опасно для тонколистового материала и предварительно окрашенных рулонов. Кроме того, настройки следует выбирать в соответствии с формой вашей панели, так как зазор между роликами для механического шва с двойным замком отличается от требуемого для шва с защелкой.

Пошаговая процедура выравнивания

Чтобы привести станок в порядок, требуется некоторое время. Вы можете получить неровные швы, деформированные панели, ненужный износ и брак, если ваши ролики не параллельны или зазор неровный. К счастью, исправить эту неприятность можно систематически, без каких-либо догадок.

1. Выключите и заблокируйте машину.
Выключите фальцевальную машину и выполните блокировку/маркировку (LOTO) оборудования в соответствии с установленным на вашем предприятии протоколом изоляции электрических, пневматических и других источников энергии.

2. Проведите тестовую секцию панели.
Пропустите тестовую секцию панели через закаточную машину, используя обычный материал и настройки. Осмотрите шов, выполненный закаточной машиной, на наличие признаков неравномерного давления или ширины, а также других дефектов шва.

3. Проверьте параллельность катков.
Используя линейку или циферблатный индикатор, измерьте параллельность катков в нескольких точках рабочей ширины катков.

4. Отрегулируйте зазор между роликами или прокладками.
Внесите изменения в соответствии с инструкциями производителя. Внесите небольшие изменения в расстояние между прокладками или расстоянием между роликами, сохраняя при этом параллельность обоих роликов.

5. Проверьте и осмотрите шов.
Проверяйте шов после каждой замены и используйте калибр для проверки размеров шва. Вы также можете использовать калибр для швов, чтобы проверить однородность в нескольких точках панели.

6. Постепенно выполняйте точную настройку.
Продолжайте вносить небольшие корректировки, пока шов не будет соответствовать требуемым характеристикам. Избегайте больших изменений, так как чрезмерная регулировка может создать новые проблемы с выравниванием или повредить инструмент.

Изнашиваемые детали: что выходит из строя, когда и почему (~600 слов)

Распространенные изнашиваемые компоненты на станке для закатки металла

• Формовочные ролики: наиболее уязвимые компоненты, склонные к скруглению кромок и сглаживанию канавок с течением времени.

• Приводные шестерни и цепи: изнашиваются постепенно, но могут вызвать проблемы с синхронизацией.

• Подшипники и втулки: часто первый признак неисправности проявляется в виде шума, а затем проявляется в отказе.

• Направляющие и кромочные направляющие: здесь износ проявляется в виде смещения или перекоса панели.

• Приводные ремни: на моделях с ременным приводом обратите внимание на наличие остекления, трещин или проскальзывания.

• Крепежи и срезные штифты: мелкие детали, но зачастую они представляют собой компоненты безопасности, рассчитанные на то, чтобы выйти из строя раньше, чем выйдет из строя что-то более дорогое.

Как определить износ до того, как он станет причиной неисправности

Визуальный осмотр выявляет многое: задиров, изменение цвета от тепла или трения, а также следы усталости на металлических поверхностях. Но визуального осмотра недостаточно. Измерение диаметра и профиля роликов в соответствии со спецификациями OEM дает вам объективные результаты.

Характеристики деталей помогут понять, когда их необходимо заменить. Непостоянство шва после регулировки, повышенный шум и невозможность сохранить калибровку — вот некоторые примеры таких ситуаций.

OEM и запасные части послепродажного обслуживания

Когда ролик или подшипник выходит из строя в середине проекта, возникает соблазн использовать более дешевую стандартную деталь. Но не зря OEM-детали соответствуют оригинальным допускам и твердости материала. Стандартные компоненты послепродажного обслуживания могут привести к смещению размеров, что проявляется в неровных швах и, зачастую, в ускоренном износе деталей, с которыми они соединены. Приобретение изнашиваемых деталей напрямую от производителя обычно означает лучшую установку и более короткий путь к восстановлению вашей линии.

Составление графика профилактического обслуживания

График технического обслуживания не должен быть сложным, чтобы работать. Просто нужно быть последовательным. Простая процедура поможет вам выявить небольшие проблемы до того, как они перерастут в простои или дорогостоящий ремонт.

Ежедневно: очистка и проверка.

Очистите ролики и окружающую среду от металлической стружки, пыли и другого мусора. Проведите визуальный осмотр роликов и найдите незакрепленные детали, необычный износ, утечки или другие признаки того, что что-то не так.

Еженедельно: глубокая очистка и проверка смазки.

Очистите машину, уделяя особое внимание тем местам, которые не очищаются при регулярном обслуживании. Смажьте необходимые места согласно рекомендациям производителя.

Ежемесячно: проверка выравнивания и креплений.

Выровняйте ролики и убедитесь, что важные гайки и болты по-прежнему плотно закручены. Если есть какие-либо швы, качество которых ухудшается, воспользуйтесь этой проверкой, чтобы устранить проблему с выравниванием.

Ежеквартально: осмотр изнашиваемых деталей и трансмиссии.

Осмотрите ролики, подшипники, ремни, шестерни, цепи и другие изнашиваемые детали на предмет повреждений или чрезмерного износа. Проверьте трансмиссию и устраните любые проблемы, которые могут привести к неправильной работе оборудования.

Ежегодно: провести комплексную проверку.

Организуйте полный осмотр машины. В идеале это должен делать профессиональный техник. Проверьте все основные механические и электрические детали, а также систему управления и установите рекомендованные обновления прошивки или программного обеспечения.

Устранение распространенных проблем с закаточной машиной

Даже в хорошо обслуживаемом станке для закатки металла со временем могут возникнуть проблемы. Ключевым моментом является раннее выявление симптома и проверка наиболее вероятных причин, прежде чем вносить ненужные корректировки.

Шов не закрывается полностью

Если после завершения операции останется открытая часть шва, начните с давления ролика и зазора. Недостаточное давление может помешать правильному формированию шва. Если настройка машины правильная, проверьте профиль роликов, чтобы убедиться, что он не деформирован.

Перекос панели во время подачи

Если панель имеет тенденцию смещаться в сторону или неправильно подавать машину, начните анализ с направляющих. Неисправные направляющие могут привести к смещению материалов во время их обработки. Исключив причину в направляющих, проанализируйте ролики и их ровность.

Необычный шум во время работы

К скрежетанию, визгу и грохоту нельзя относиться легкомысленно. Проверьте уровни смазки в подшипниках, трансмиссии на наличие посторонних предметов и ослабленных болтов. Если это было сделано и проблема не устранена, машину следует остановить и провести дальнейший анализ.

Неровный шов по всей панели

В случае, если качество шва на разных концах панели отличается, убедитесь, что толщина материала одинакова. Разница в манометрах катушки может повлиять на давление формования. Также важно подтвердить, были ли какие-либо изменения в зазорах между роликами во время производства.

Преждевременный износ деталей

Когда детали выходят из строя раньше, чем ожидалось, это часто связано с практикой технического обслуживания. Убедитесь, что вы соблюдаете правильные интервалы смазки, чистки оборудования и проверки материала змеевика на наличие абразивных веществ.

Ключевые выводы

Мощный закаточный станок, которому регулярно уделяется внимание, вознаградит вас ровными швами и гораздо меньшим количеством сюрпризов. Суть его сводится к трем привычкам: чистить его достаточно часто, чтобы мусор никогда не застревал, проверять и регулировать выравнивание до того, как небольшие заносы станут видимыми дефектами, и заменять изнашиваемые детали по графику, вместо того, чтобы ждать, пока сломается, чтобы заставить вашу руку.

Если вашему закаточному станку требуется изнашиваемая деталь, проверка регулировки или полный сервисный визит, BMS Group может помочь вам найти нужные детали и вернуть вашу линию на полную мощность.

Часто задаваемые вопросы

Как часто следует чистить станок для закатки металла?

Важно, чтобы машина для закатки металлической кровли всегда очищалась перед ежедневной работой, а также протиралась и чистилась в течение дня.

Что заставляет станок для закатки металла производить неравномерный шов?

Неравномерный шов на закаточной машине обычно возникает, когда компоненты машины изношены, смещены или плохо отрегулированы.

Должен ли я использовать изнашиваемые детали OEM или вторичного рынка?

Для важнейших формовочных компонентов станка для закатки металла следует использовать только оригинальные быстроизнашивающиеся детали. Несмотря на это, надежные запасные части также можно использовать при обслуживании электрических/моторных частей машины. Тот факт, что мощные закаточные станки для металлических крыш работают под огромным давлением конструкции, делает машину чрезвычайно деликатной.

Можно ли провести техническое обслуживание закаточной машины без полной остановки производства?

Нет, полное техническое обслуживание станка для закатки металла не может быть выполнено без остановки его производственного процесса. Это связано с тем, что машина для закатки металла работает в условиях высоких механических напряжений, жестких допусков и электрического напряжения; поэтому необходимо остановить закаточную машину для проверки и очистки ее внутренних механизмов.
