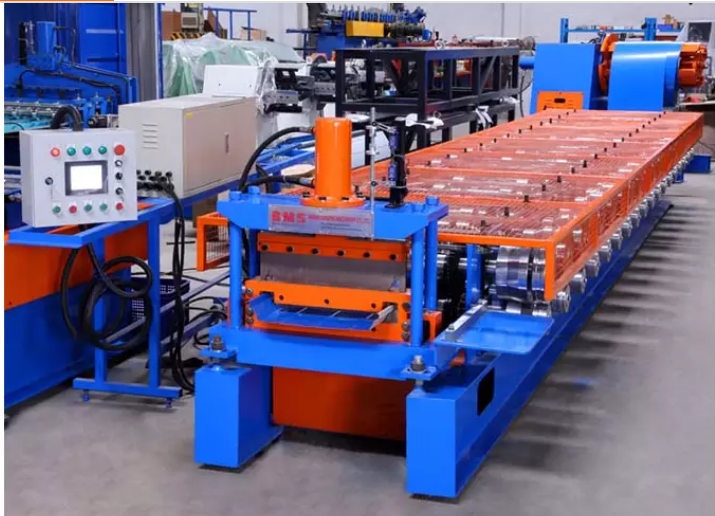

Высокоточная формовочная машина для стоячих швов YX65-300 / 400/500

Я.Стоячий фальц профиля YX65-300,400,500 холодной Профилегибочная машина

YX65-400 (регулируемый) Формовочный машин может образовывать 3 листов типа (эффективные шириной 300 мм, 400 мм, 500 мм)

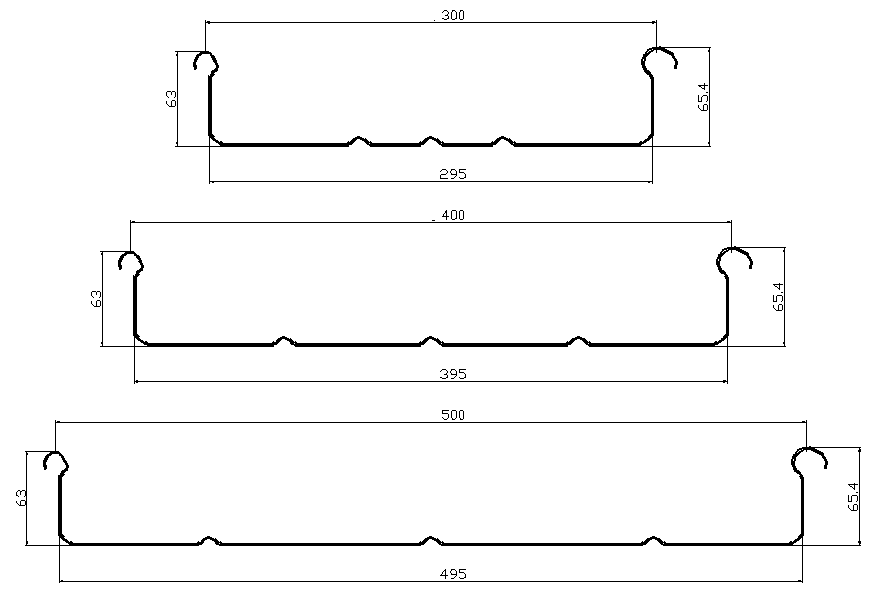

Профиль:

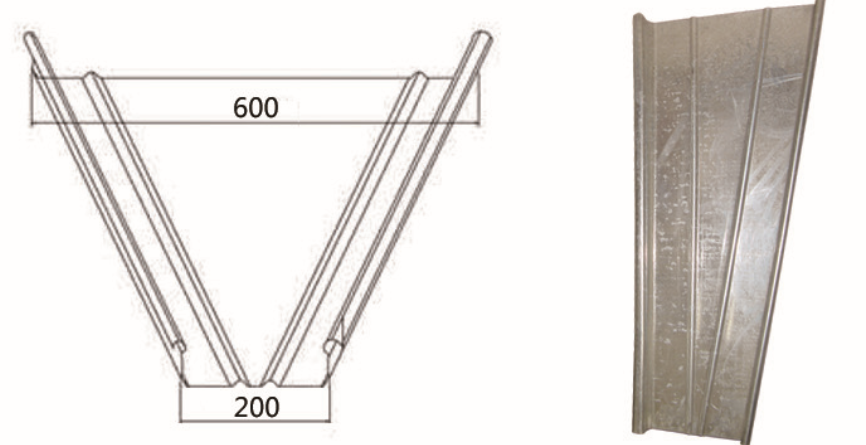

Конус:

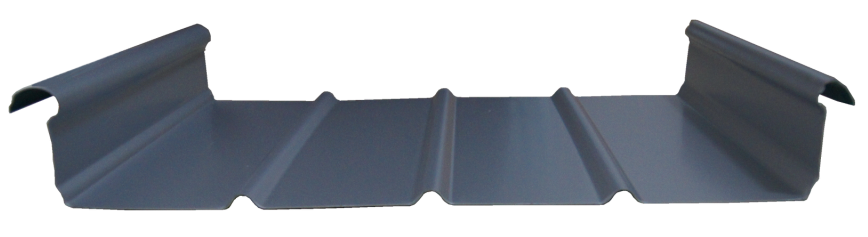

Пример панели:

----в качестве ссылки

Материал:Алюминий: 0.7-1.2mm; сталь: 0.5-0.8mm

Эффективная ширина: 300/400 / 500мм

Feeing ширина: около 472/575/675 / мм

Материал Натяжение:G300MPa

Компоненты машины

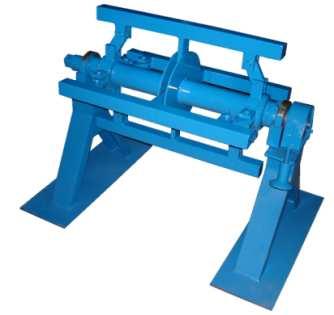

1.Manual разматыватель: один блок 3 тонн

2. формовочная машина: один комплект

приводной двигатель, цепь / передача Звездочки; о 14step к форме;

Ролики, изготовленные из высококачественного 40Cr, отлично полируется, термообработка, твердый хром покрытия.

Валы Диаметр: ф75mm, высокая точность

Главный двигатель: 5.5KW, контроль скорости частоты

Скорость формовки: Approx.22m / мин (не включая резки)

С Пневматическая Кормление направляющее устройство: воздушный компрессор один блок, цилиндр и пневматические компоненты управления

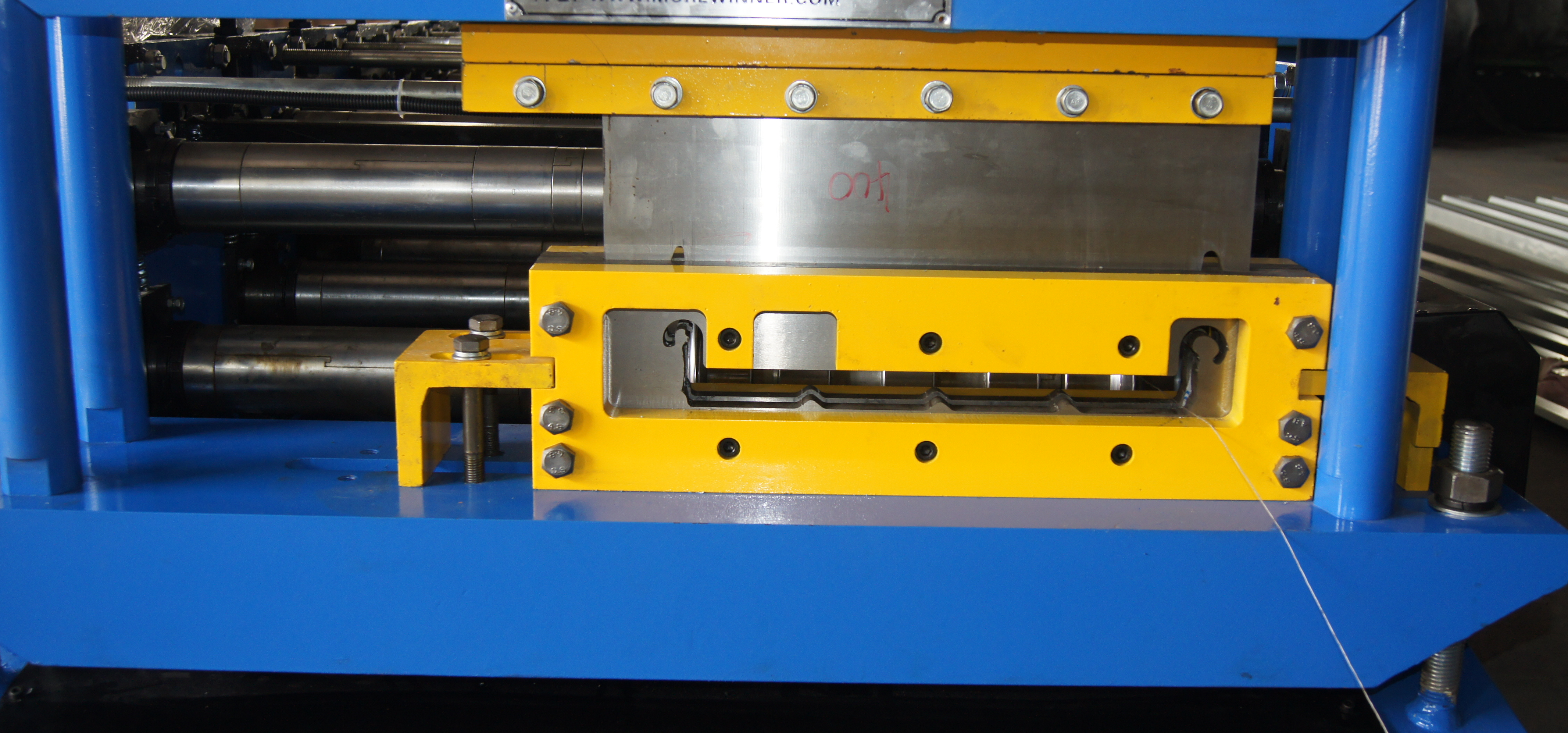

3. Гидравлические устройства для резки: один комплект

Стоп, чтобы вырезать, пост, чтобы вырезать, прикрывая для резки

Насос двигателя: 4.0KW; Режущий давление: Max.12MPa

Инструмент режущий материал: Cr12, термообработка HRC58-62,

2 пары режущего инструмента

----в качестве ссылки

Rack 4. ПродуктUn питания, 4 единицы

----в качестве ссылки

5. Система управления PLC: один комплект

автоматически контролировать количество и длину реза

В сочетании с: PLC,инвертор,Сенсорный экран,Кодировщик и т.д.

Вырезать по длине tolerance≤ ± 2,0 мм

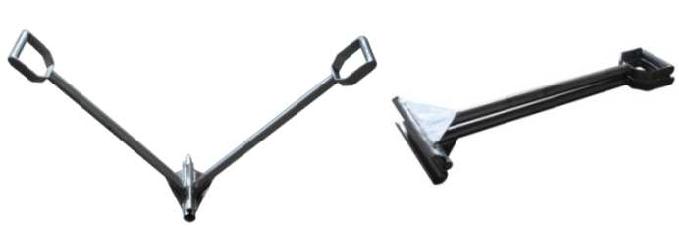

6. Руководство Edge-Locking пинцетыдве единицы (за дополнительную плату US80.00 / блок)

----в качестве ссылки

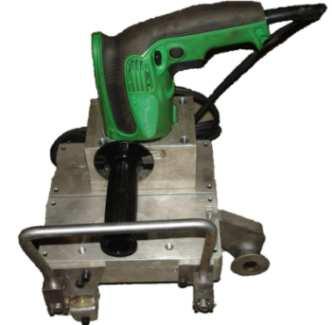

7Электрическая машина закаткиОдинБлок (за дополнительную плату USD1500.00 / блок)

----в качестве ссылки

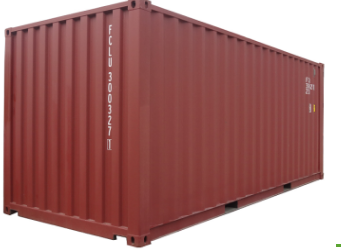

ОДНИМ 20'GP подержанного КОНТЕЙНЕРА:

Перестроить продавцом убедитесь, что контейнер перестроен является fasteness и безопасной электроэнергии

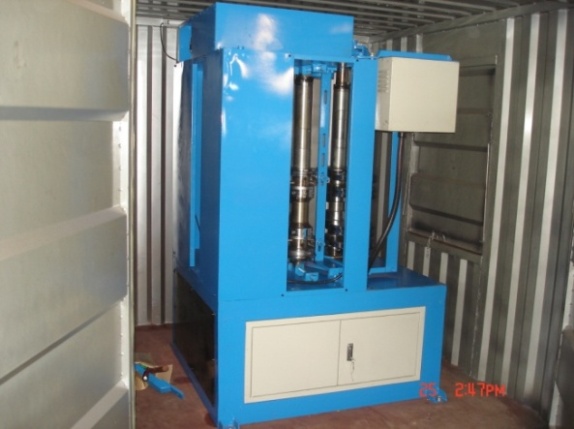

II Холодная изгибая машина упоминаемости профиля YX65-300,400,500 и коническим

--в качестве ссылки

Спецификация машины кривой: Шестереное вождение

Ролики, изготовленные из высококачественного 40CR, токарных ставок с ЧПУ, твердого хромированного покрытия

Валы Диаметр: Ф75 мм, прецизионные обработанные

Главный мотор: 4 кВт,

Серверный двигатель (Schneider Electric Brand): 2kw,

Скорость формирования: ок. 12 м / мин

Система управления PLC:

Контролировать количество и длину резки автоматически

В сочетании с: PLC,Инвертор,Сенсорный экран,Кодер и т. Д.

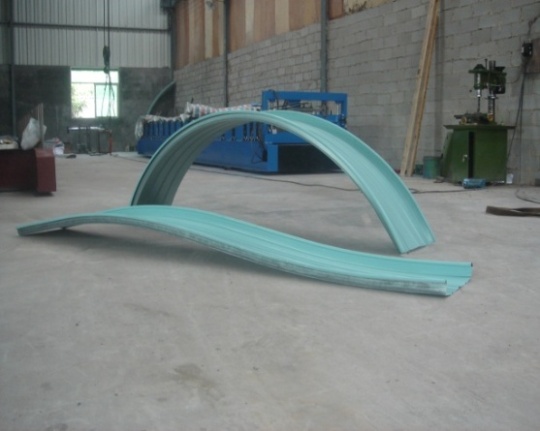

Может кривую положительную арку и отрицательный арочный профиль;

Прямой лист может быть изогнутым одновременно, лист конического тепла можно изогнуть в два раза.

Установка одновременно, машина может кривая 20 различных положительных и отрицательных изогнутых сводов с разным радиусом.

(Для одноразового отверждения минимальный изогнутый радиус выпуклый изогнутый 6 метров; вогнутые изогнутые 11 метров).

Например, алюминий выше толщины 1,0 мм, а материал мягкий,После двух или трех изогнутых, минимальный радиус выпуклой дуги может достигать 2 метра ниже.

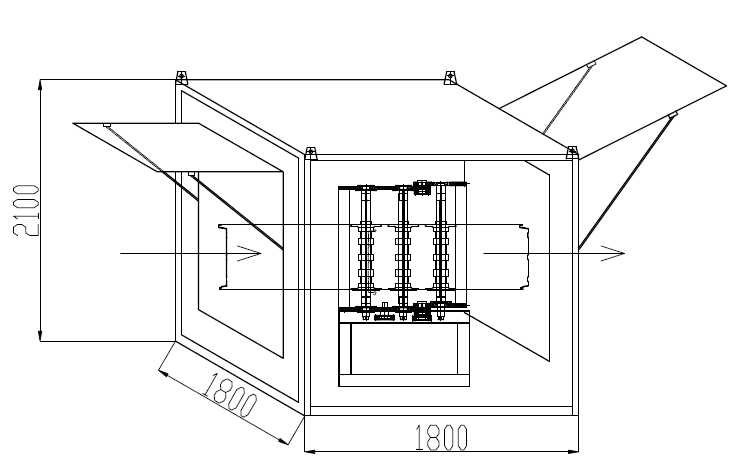

Добавить контейнер: 1,8 м × 1,8 м × 2,1 м

---в качестве ссылки

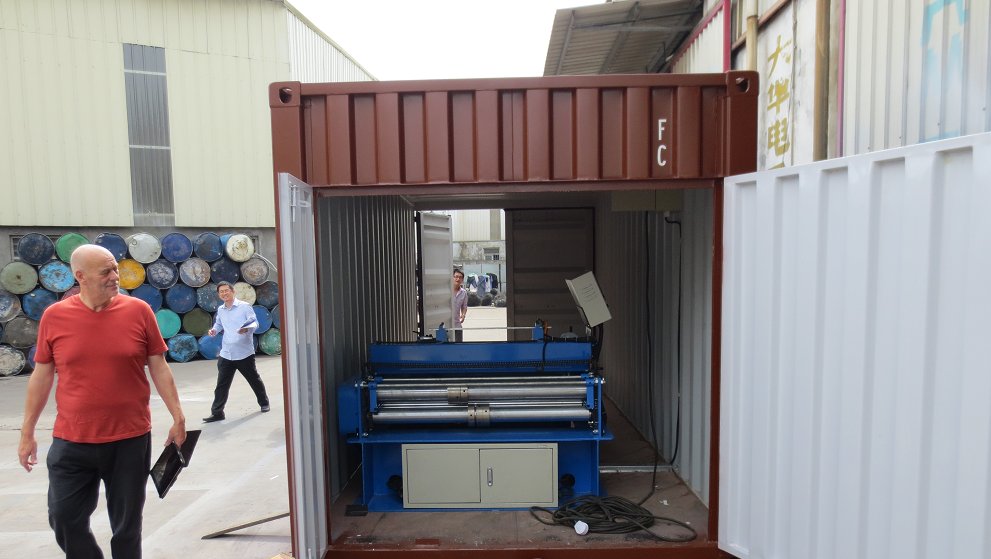

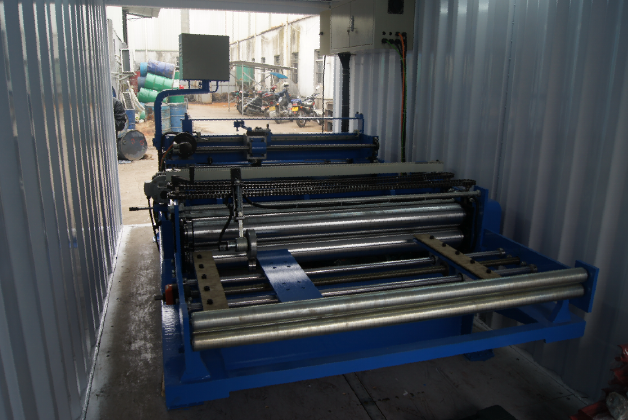

(Загрузка контейнера Фото для экспорта)

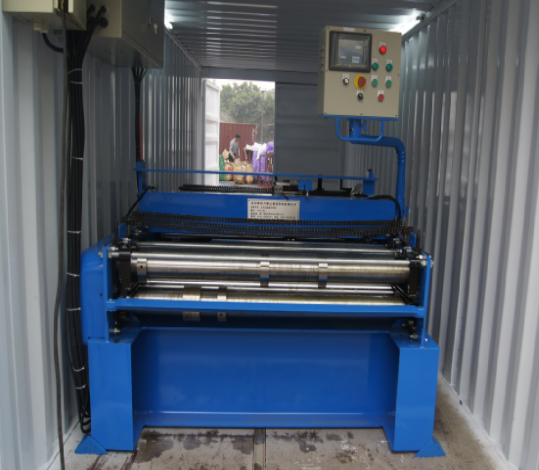

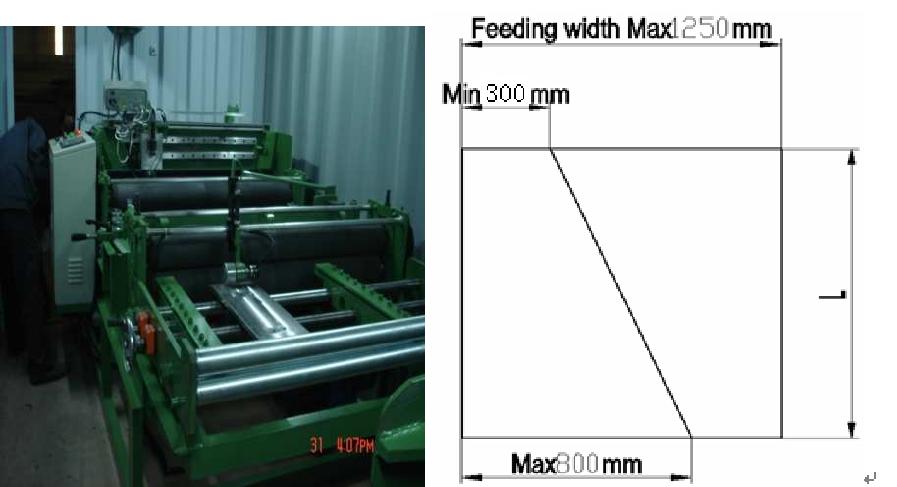

III простой рулон, образуя махсин для прорези

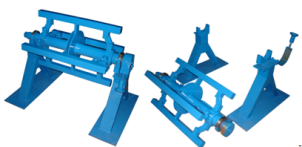

1. Армауальный де-катушкаодин блок

--в качестве ссылки

2, Технический параметр:

Машина используется для раздачи угла от толщины катушки: 0,7 мм - 1,2 мм, алюминий,

0,5 мм-0,8 мм, стальной материал Напряжение: G300MPA Ширина для резки RUCK: MAX.800MM Ширина резки: Min.300 мм Скорость резания: около 3 м / мин.

Главный мотор = 2,2 кВт × 2

В сочетании с: PLC,Инвертор,Сенсорный экран,Кодер и т. Д.

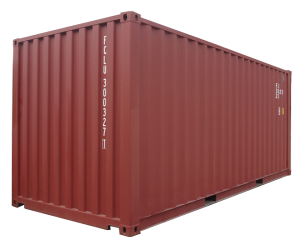

С одной 20'ГП подержанный контейнер:

Восстановление продавцом Убедитесь, что контейнер восстановлен постепенно и безопасное электричество
