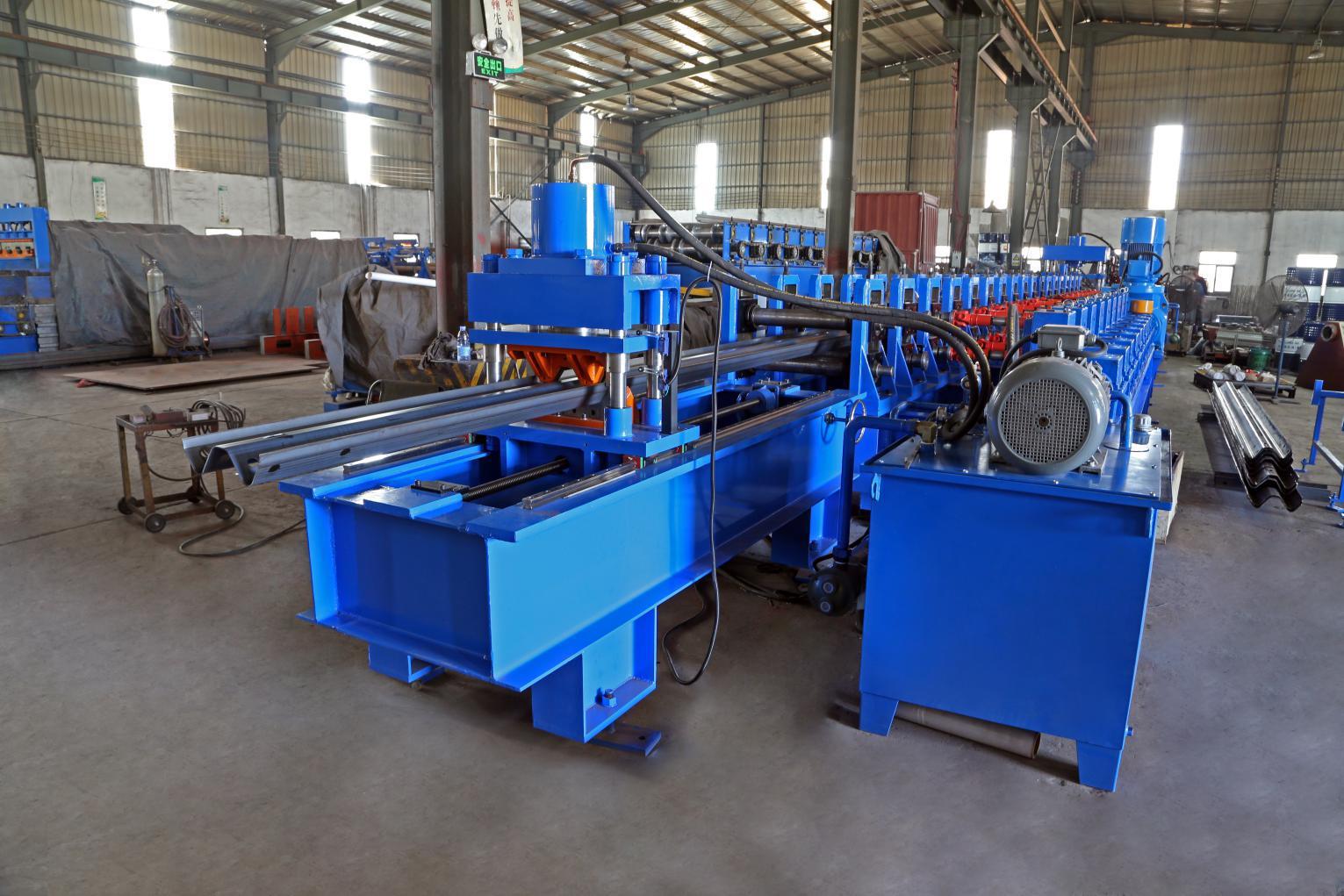

Крен балки шоссе в формируя сертификат СГС ИСО9001 КЭ машины

Спецификацияof

Шоссе W Beam Roll Формирующая машина

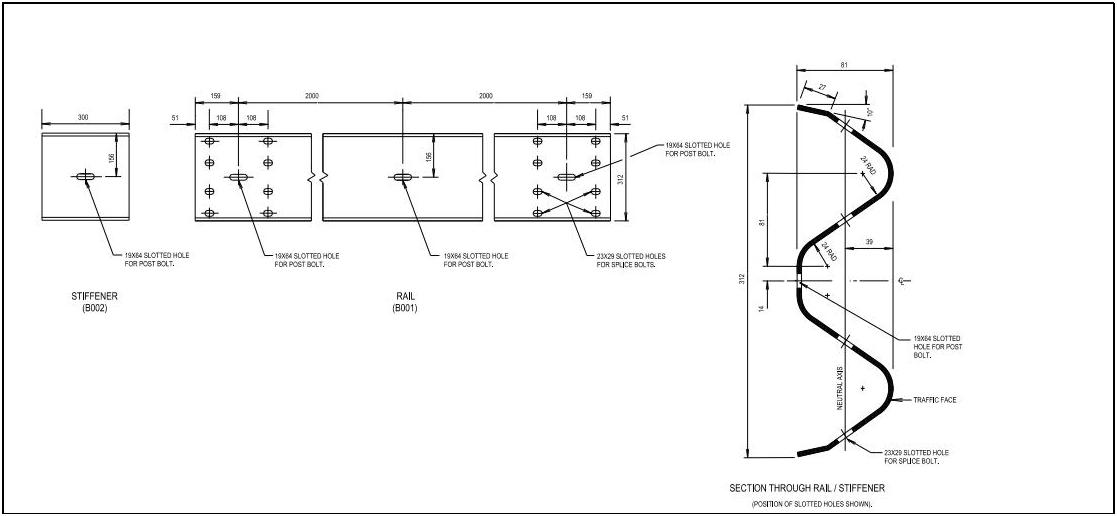

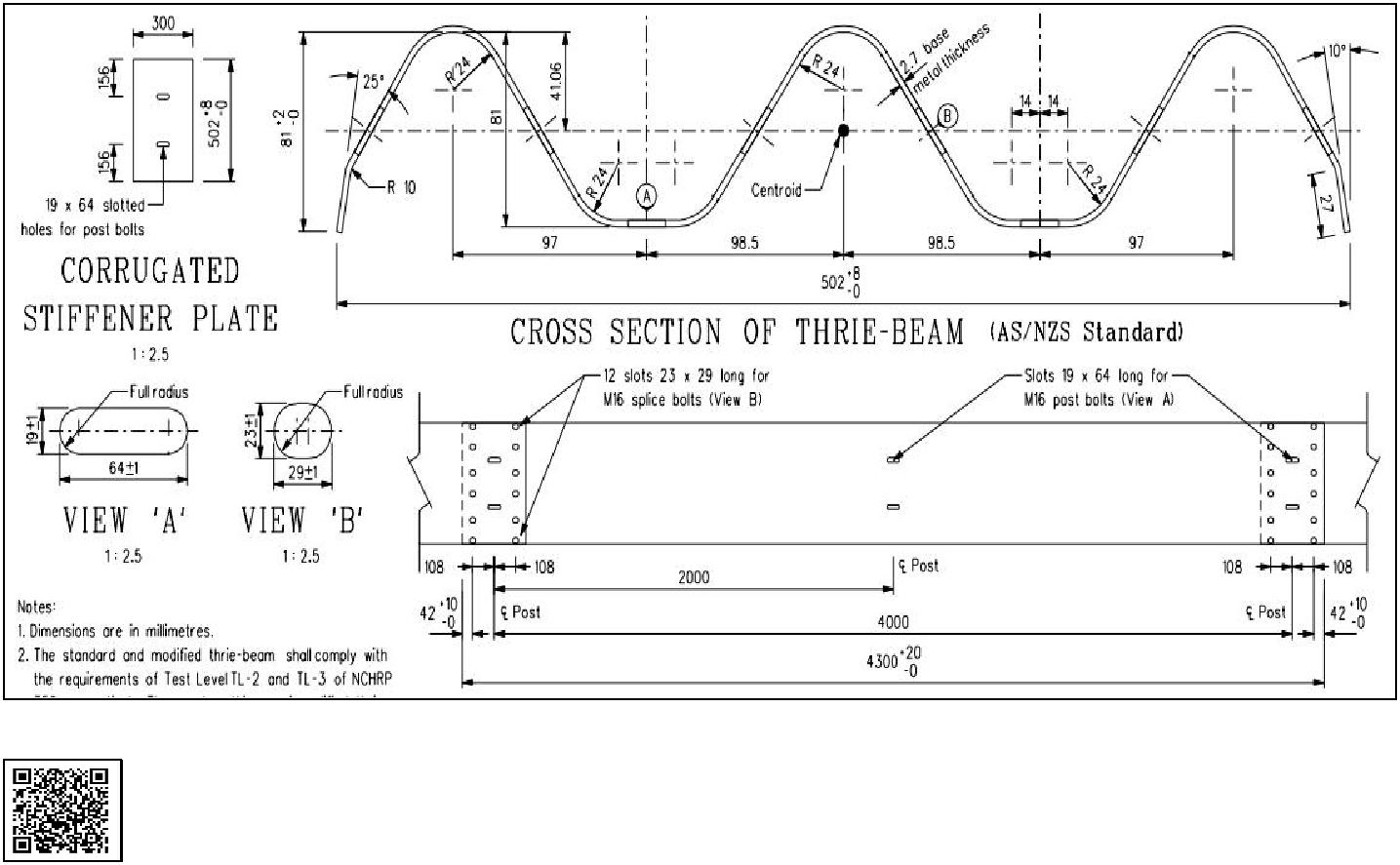

Профиль：

Тип 1

Тип 2.

Материал

Эффективная ширина: 312/502/506 мм

Толщина материала: 2,5-3,81 мм

Применимый материал: оцинкованная сталь, горячекатаная стальная катушка

С прочностью доходности 345-550 МПа

Толщина проверки: 2.67 / 3.42 / 3,43 мм

Продолжительность работы

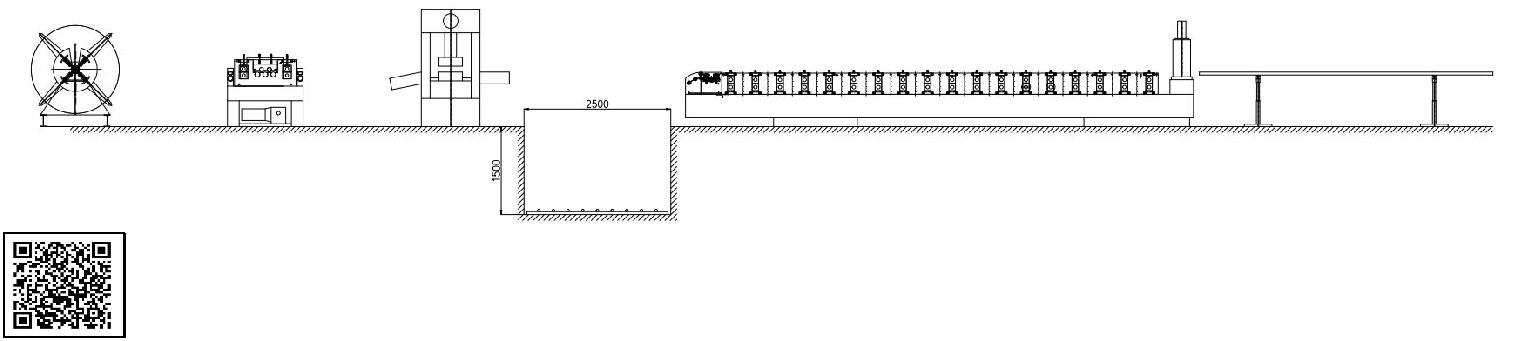

6 Ton Hydraulic Decoiler → выравнивающего устройства → Гидравлический штамповочного устройства → подающее устройство → Главная система машины → Гидравлические сообщение Cutting → Выход в стойку

Пробивки отверстий: (как изложено ниже)

Тип 1:19x64 & 23x29;Тип2:19x64 и 23x29.

Всего нужна 2 штамповка формы

Компоненты машины

1)6 тоннГидравлический декольтер: один набор

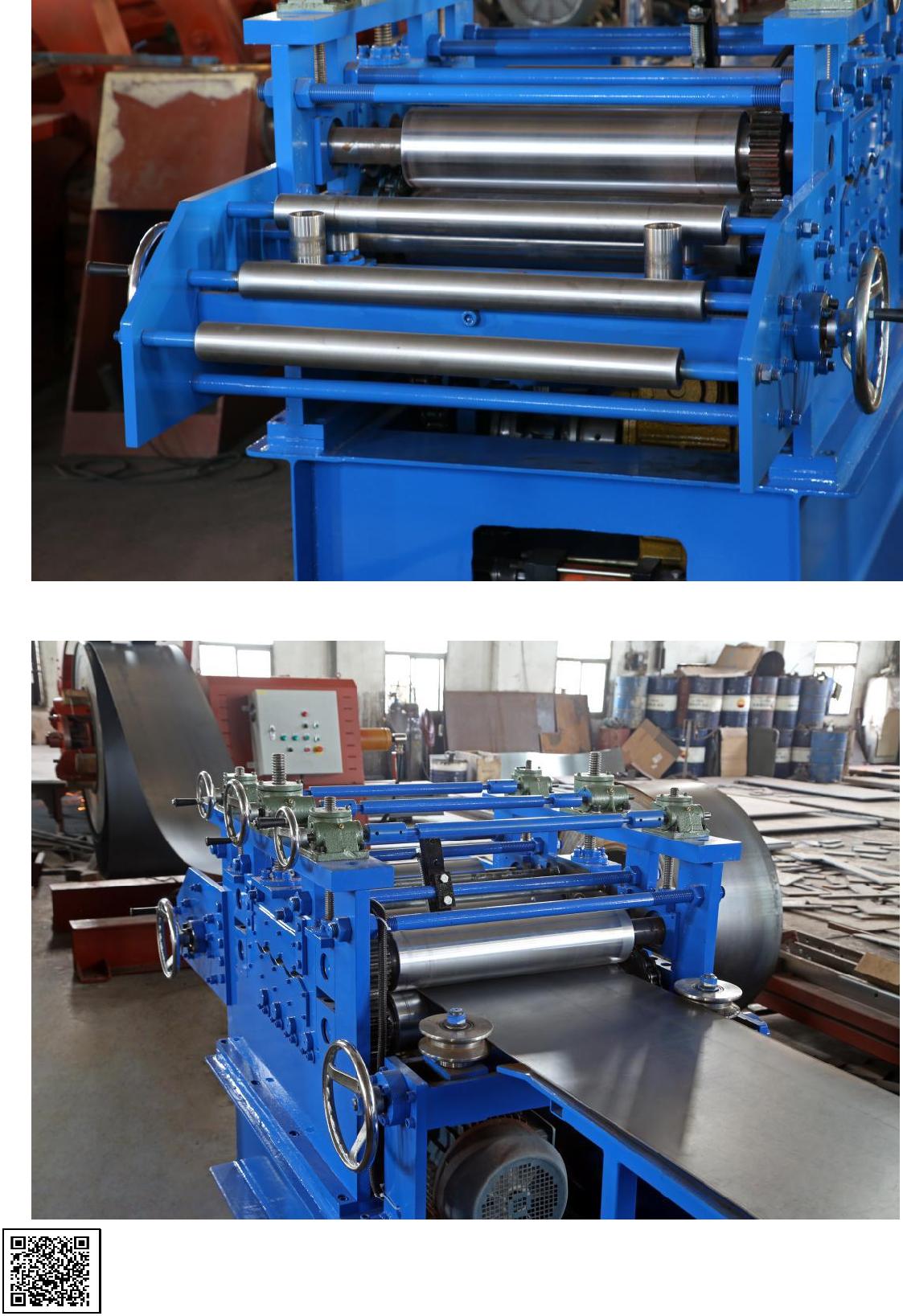

2)Устройство подачи и выравнивания

С помощью гида материала питания и выравнивающим устройством

Вверх три вниз четыре совершенно семи валов выравнивания устройства

рамка для тела изH450 Тип сталиотсварка; сторонатолщина стенки:Q235 T30mm.Валы изготовлены из45 # стальДиаметр =Φ120 мм, Тональный, покрытый твердым хромированным покрытием, прецизионные обработанные

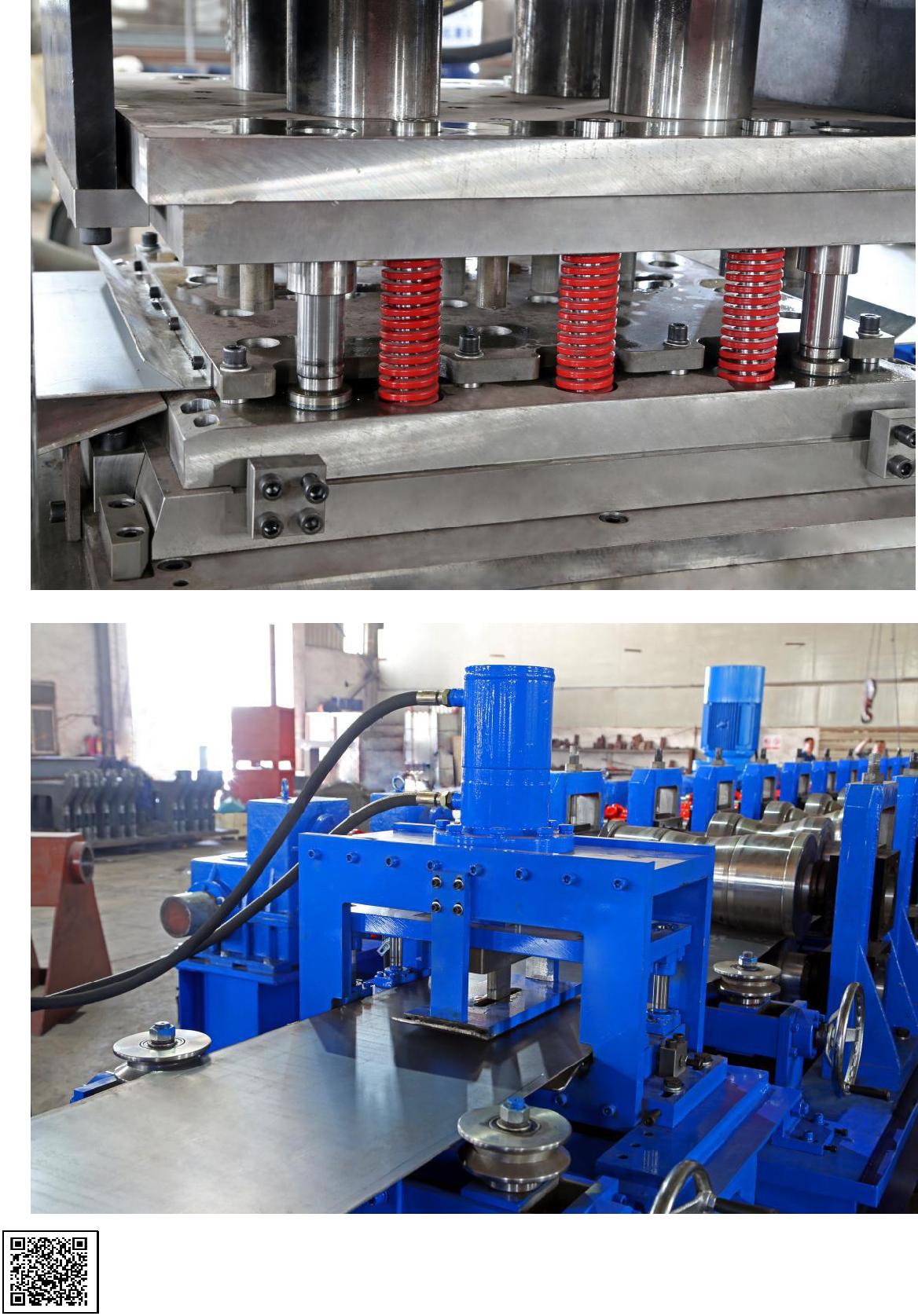

3) пробивая дыраУстройство(С четырьмя перчальными отверстиями)

Гидравлический мотор:37 кВтГидравлический диапазон давления:0-25 МПа (250 бар)

Инструмент для штамповки и резкиМатериал:плесеньСталь Cr12Mov (= D2 сталь, с одним миллионом раз штамповка / резки жизни), Термообработка до HRC58-62 степени

2 цилиндрыпробивка отверстиясистема ,ВсегоНужны четыре штамповки Molds19x64 & 23x29 & 20x65 & 24x30

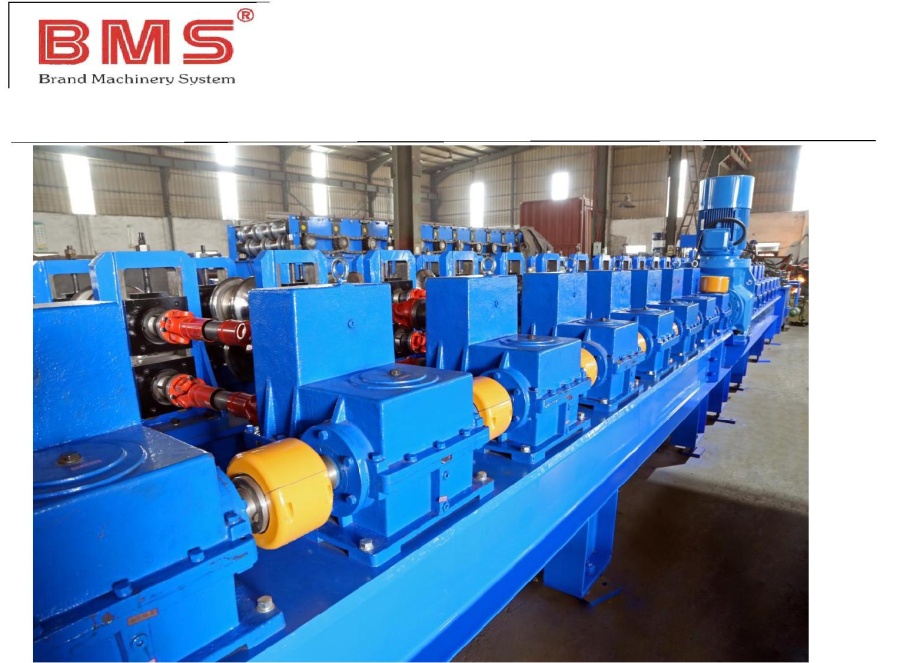

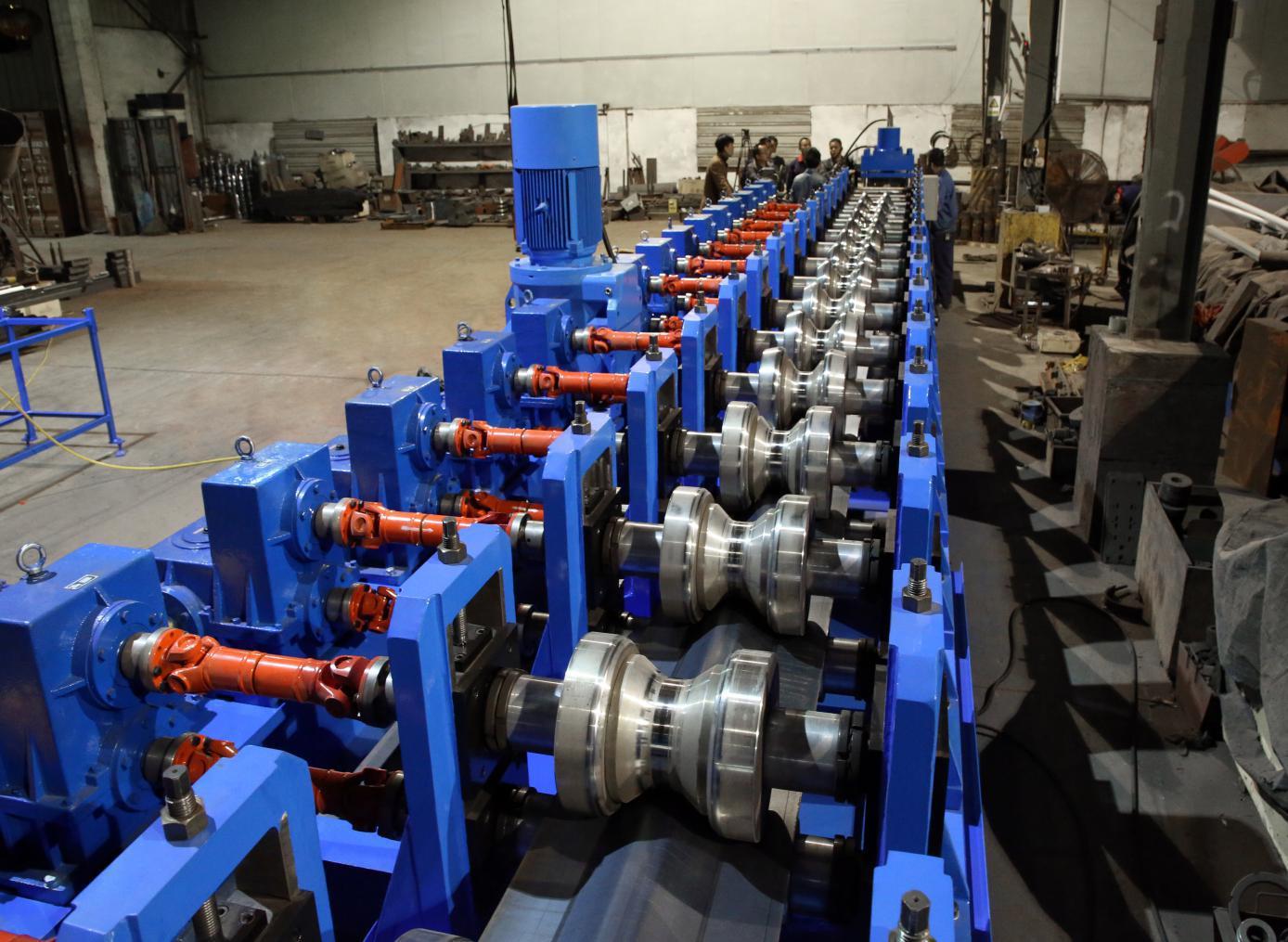

4) Главная машина

Рамка для тела изH450 Тип сталисваркой

Ролики изготовлены изCR12.СталиCNC.Токарные станки, термообработка диаметром валов =Ф95., прецизионная обработана

Привод коробки передач (верхние и нижние ролики с мощностью)

Структура типа столбцадизайн(Чугунная мемориальная арка, толщина: 55 мм)Вождение коробки передач, около19-шагФормировать

Главный мотор =45КВт,ЧастотаСкорость контроля скорости мотор редкоргического мотора:Kряд

Раздвижный блок:150 * 150 мм

ВсеВинтовые болты с 8,8 класса(дешевые заводы используют низкий уровень 4,8)Чтобы убедиться, что исправить Машинная структура плотно и длительная жизнь во время машины давно бежать

Реальная скорость формирования12-16 м / мин

С простудой водыУстройство(Для лучшего продукта)

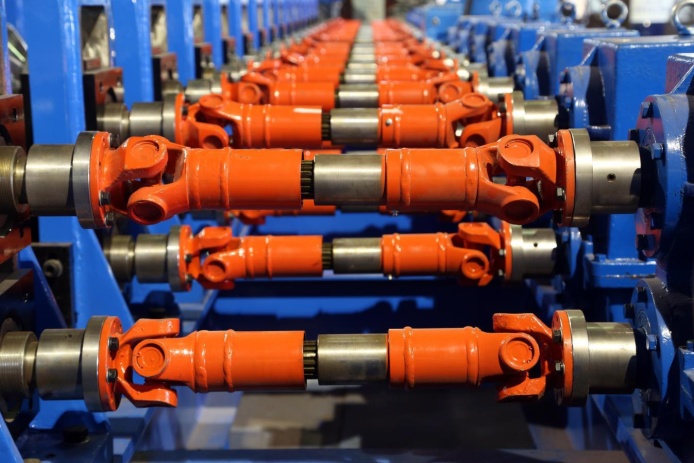

19 коробок передач, 38 валов передачи (вверхИВниз по валу)

Тип столбца S.tрубрикадизайн(Чугунная мемориальная арка, толщина: 55 мм)

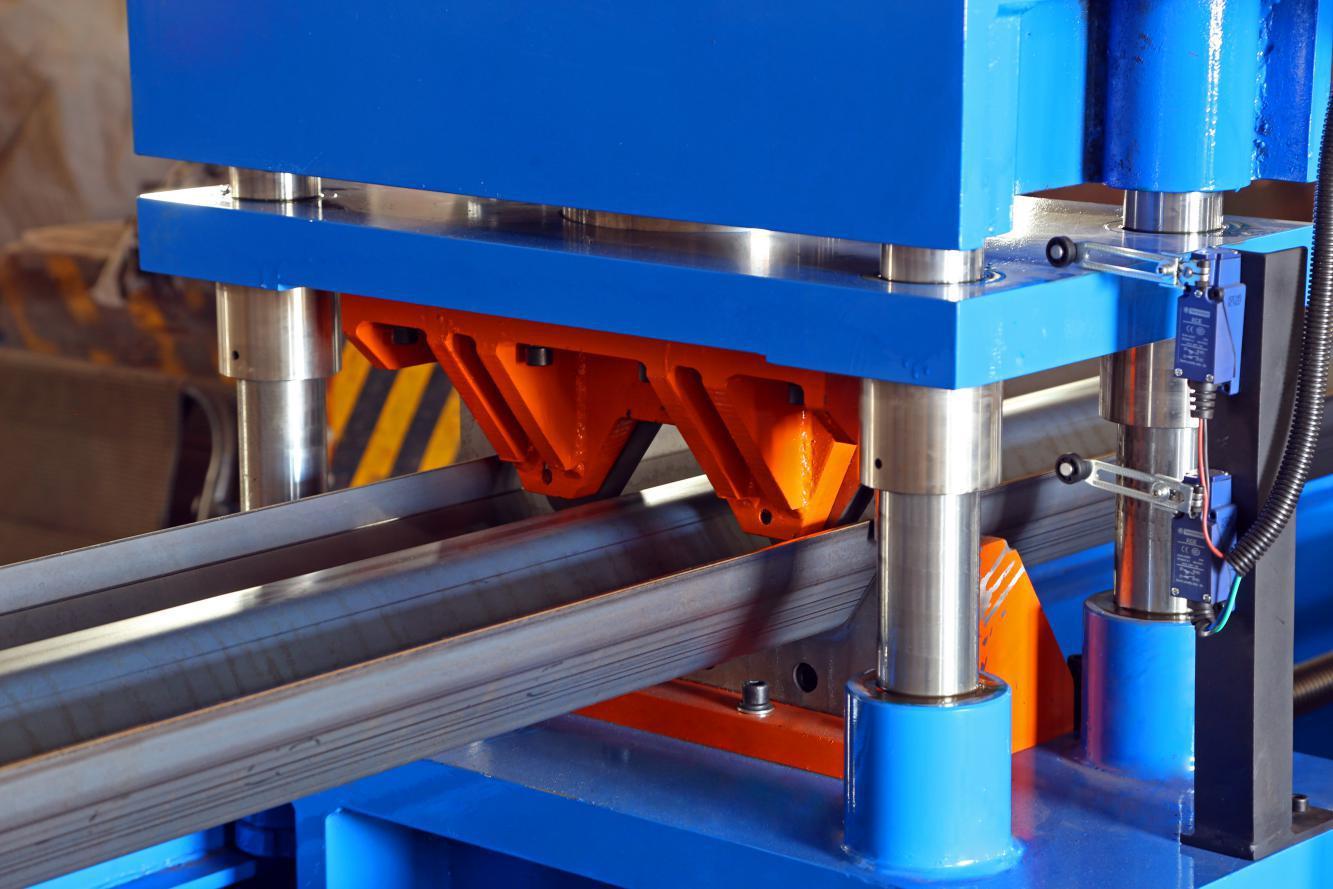

5) пост гидравлической резкиУстройство(Всего нужна две режущие пресс-формы)

Пост, чтобы порезать, останавливаться вРезка, триШтуки Тип резки дизайна лезвия, отсутствие загрязнения гидравлического мотора:37 кВт, с штамповочным устройством делятся гидравлической станцией

Давление резания:0-25 МПа (250 бар);РезкаМатериал инструмента:CR12MOV(= SKD11 с по крайней мере один миллион раз резки жизни), Термическая обработка в HRC58-62 степени

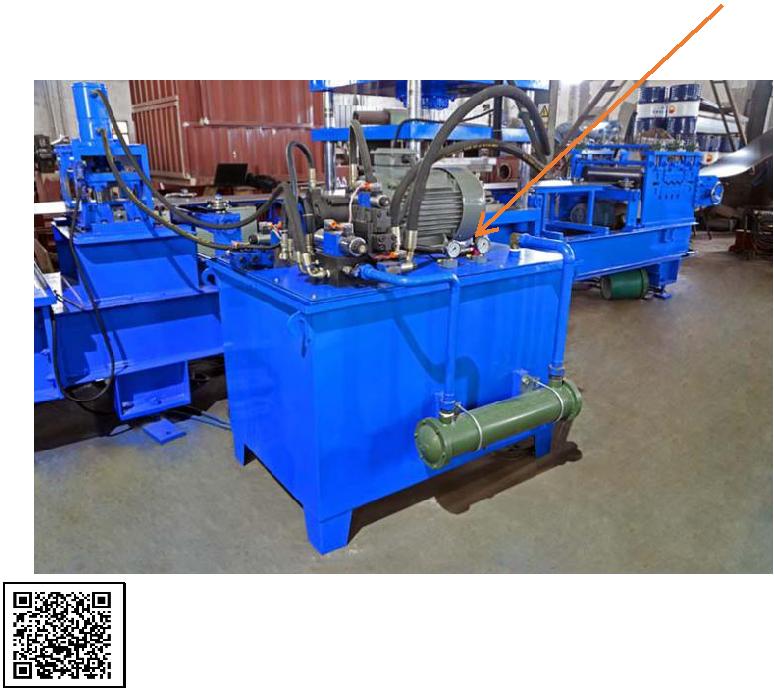

Мощности резки обеспечиваетсяНезависимая гидравлическая станция

Гидравлическая системас масляным фильтром для маслафильтрации, чтобыобеспечить циркулирующий масло является чистым и продлить срок службы гидравлической системы, (См. Рисунок ниже)

\

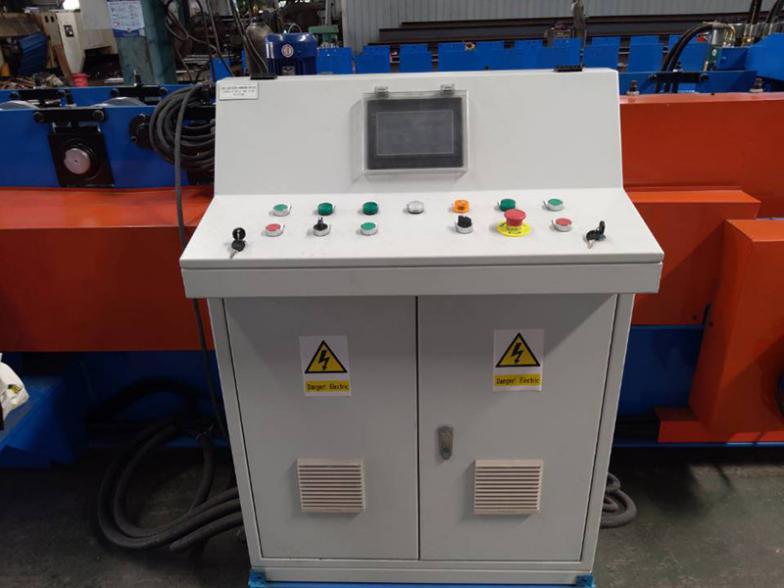

6) Система управления PLC

Входные данные ПроизводствоДанные(Серийное производство, шт, длина и т.д.). На сенсорном экране, он может закончить производствоАвтоматически.

В сочетании с: Инвертор, кодировщик и т.д.

Вырезать-к-Length Tolerance≤ ± 1мм

Контроль напряжения24 В.

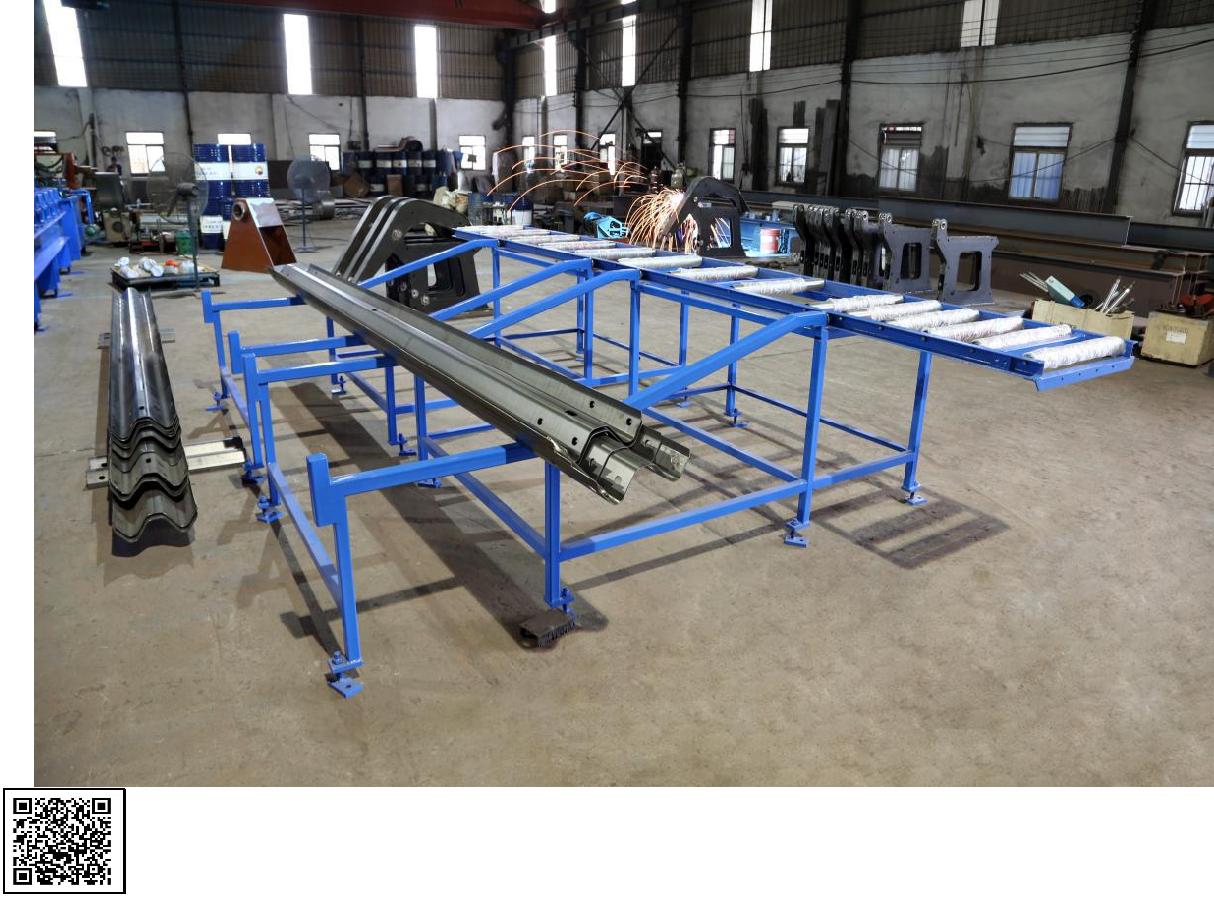

7) Выход в стойку:Не работает, Одинединица измерения,с участиемРолики на нем для удобства перемещения

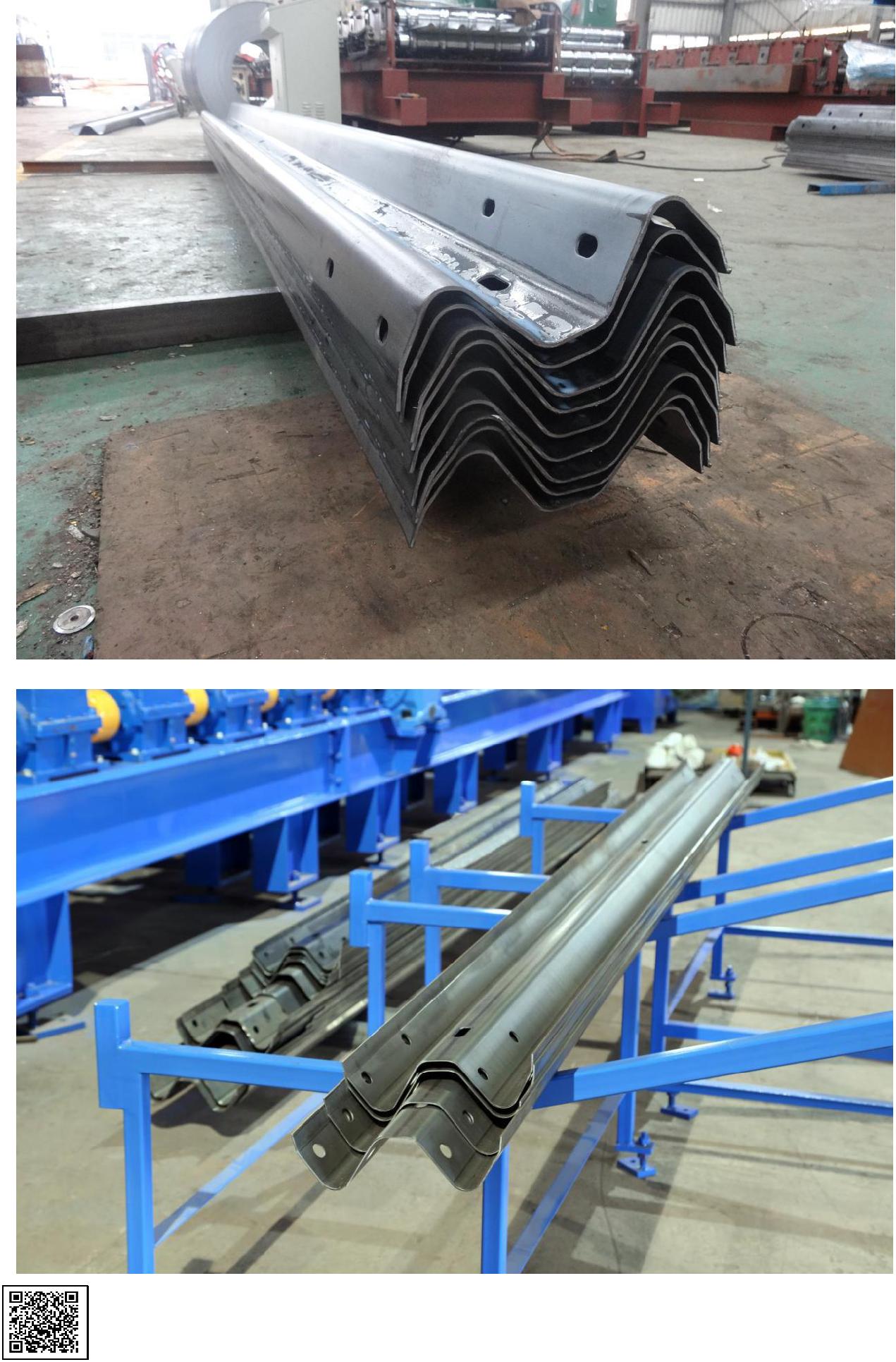

8) Готовый продукт
