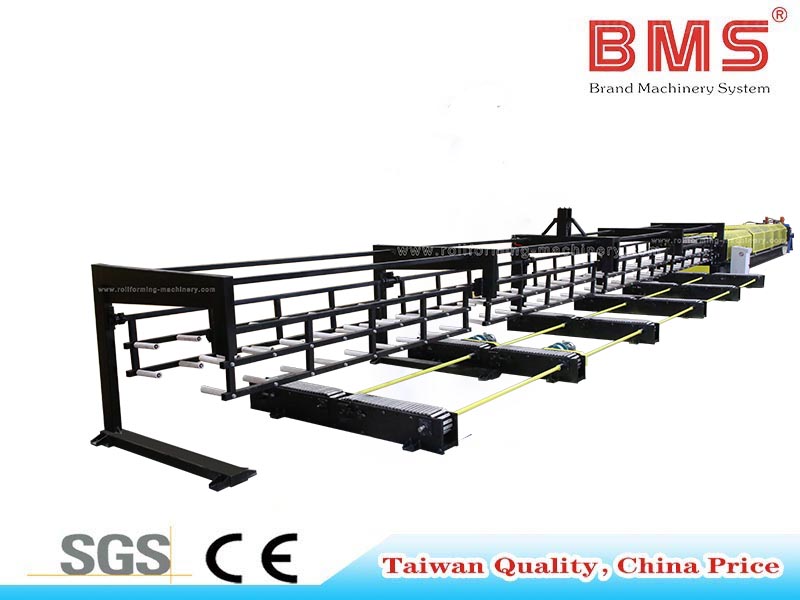

Крен двойного слоя формируя машину для нервюры диаманта и панели ПБР с автоматическим штабелеукладчиком

Двухслойная профилегибочная машина может производить два разных рисунка профиля на одной машине, что позволяет сэкономить больше места и, конечно же, больше.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
YX36.51-304.25-912.74/YX17.46-152.4-914.4
Марка продукта:
BMS

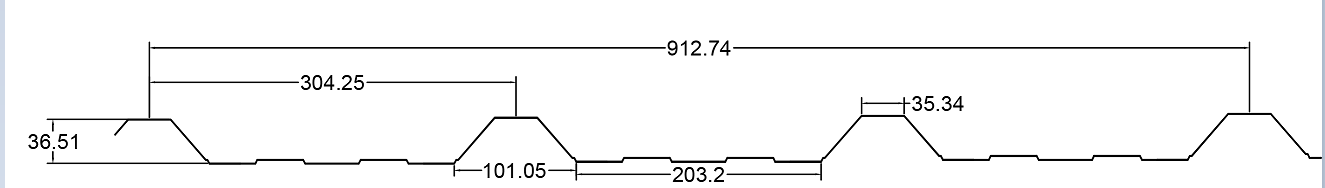

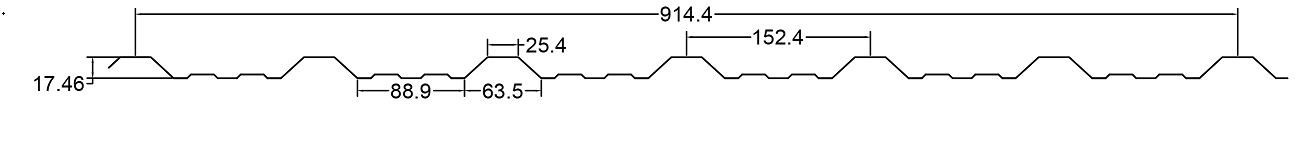

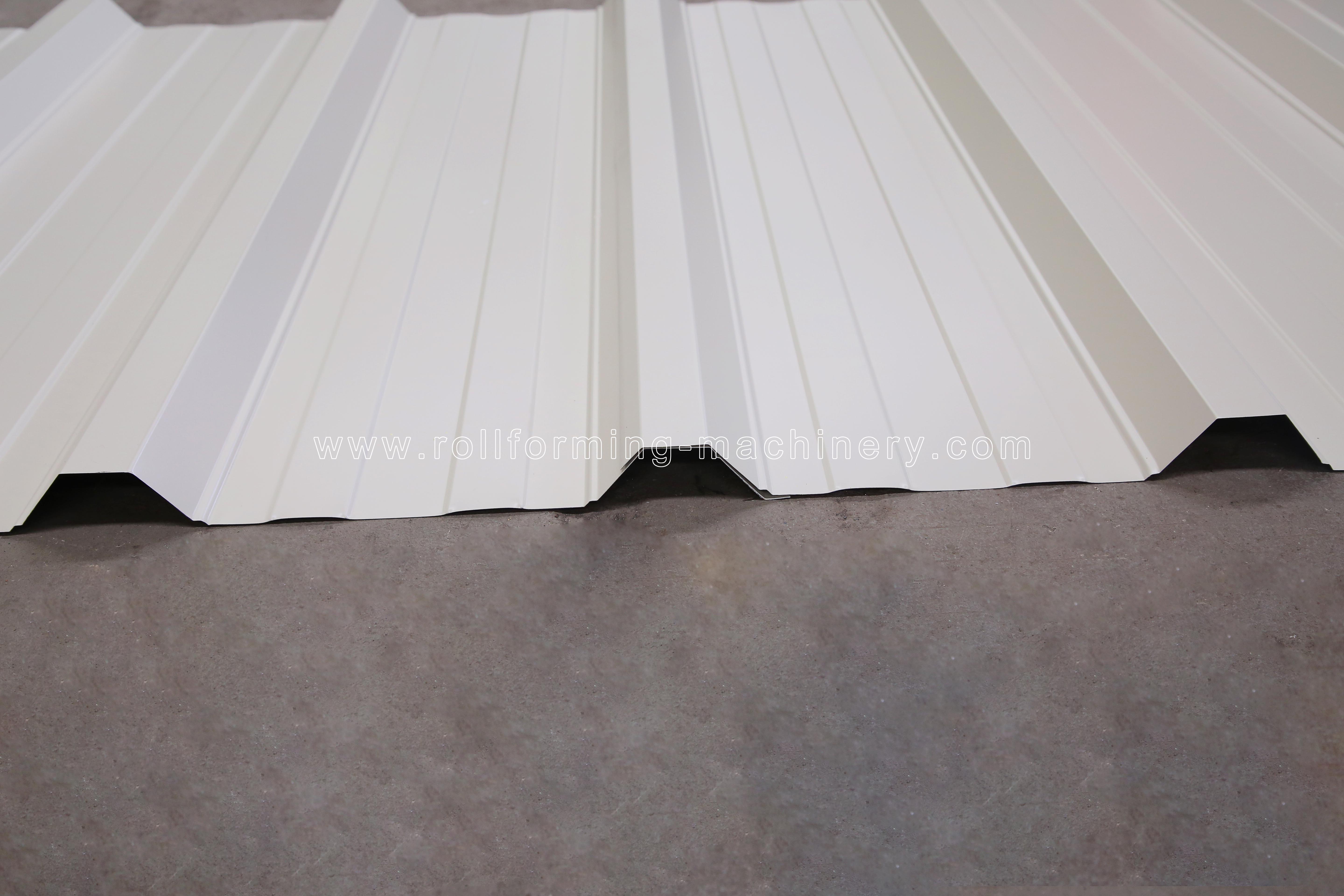

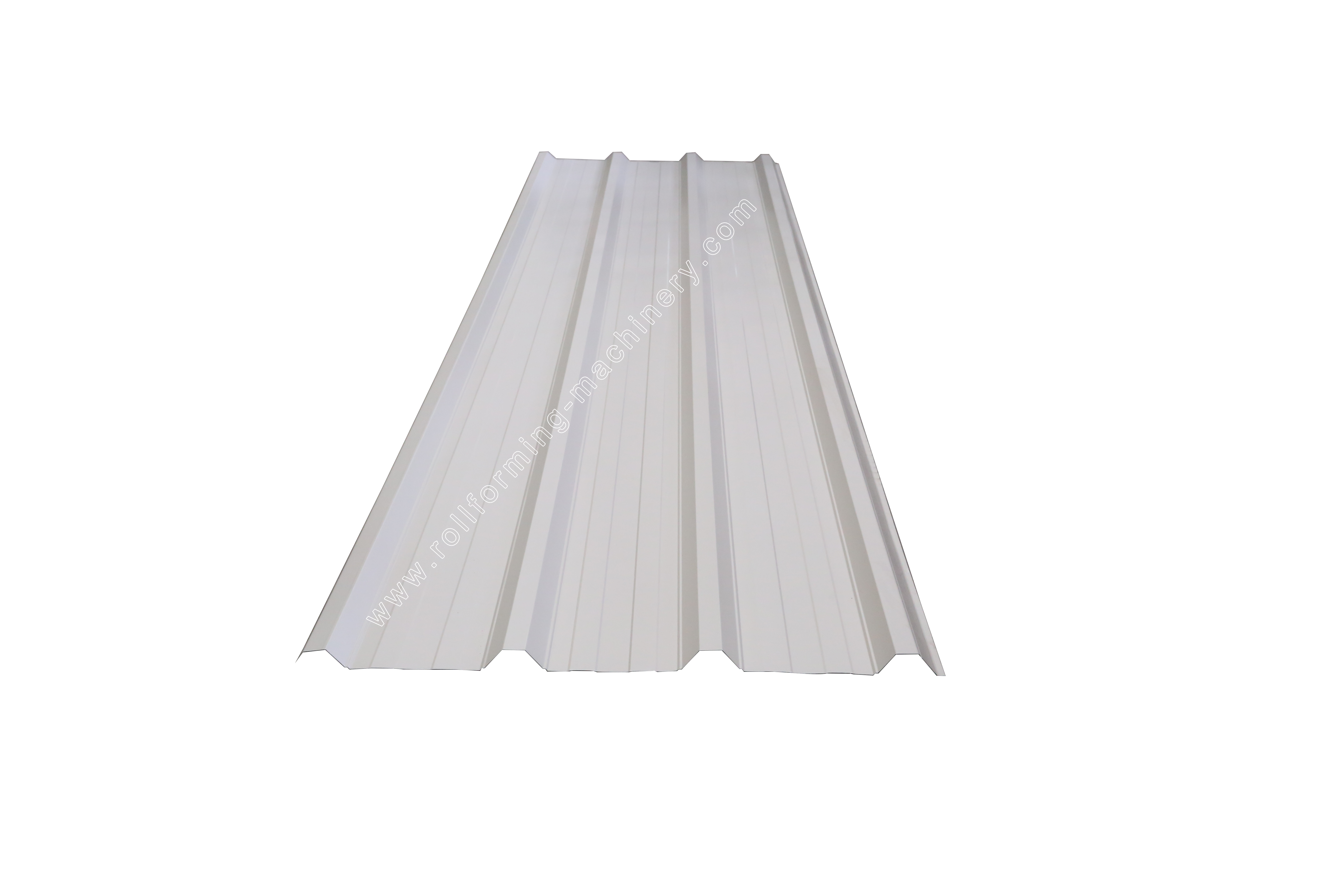

Профили

Описание продукта

Нет.	Основные параметры		Параметры профилегибочного стана
1.	Толщина материала	0,4-0,8 мм	Формовочные станции	20/20 шагов
2.	Ширина подачи	По чертежам	Каркас кузова	Н450
3.	Материал применения	ППГИ/оцинкованный лист	Толщина боковой стенки	22 мм
4.	Электрический стандарт	380 В, 60 Гц/3 Ф.	Вал Диаметр	Сталь 45#, φ75/φ85 мм
5.	Гидравлический Диаметр разматывателя	7Т-1300ММ	Мощность главного двигателя	4кВт
6.	Предел текучести	Q235-345	Винтовые болты	Оценка 8,8
7.	Скорость формирования	15-20м/мин	Эффективная ширина	По чертежам
8.	Система контроля	Система управления ПЛК	Ролик	45# сталь,прецизионная обработка
9.	Гидравлический двигатель	7,5 кВт	Цвет машины	Синий+Черный+Оранжевый
10.	Тестирование материала	BMS предоставит размер подаваемого материала купить за 2 недели до машинного тестирования

Рабочий процесс

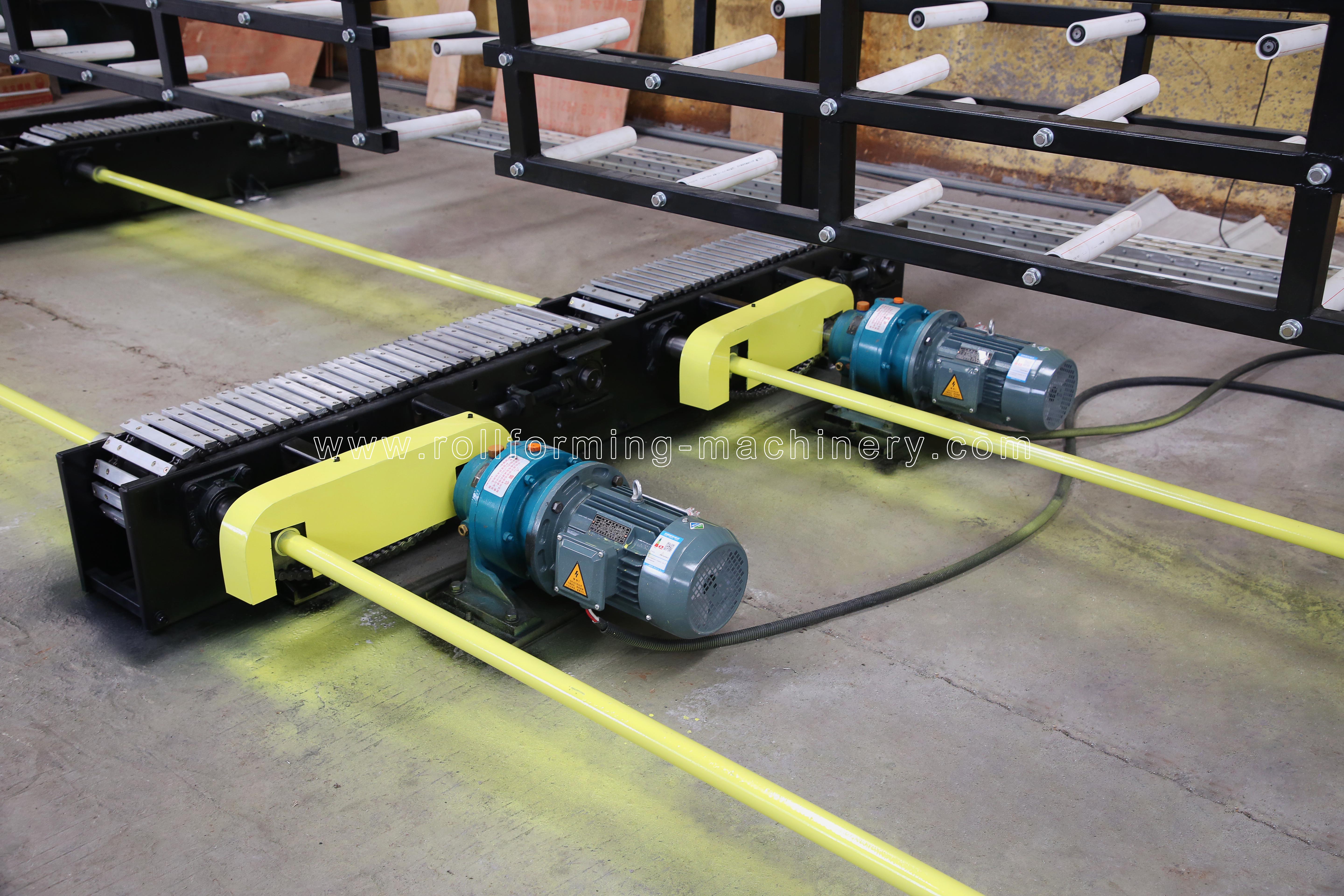

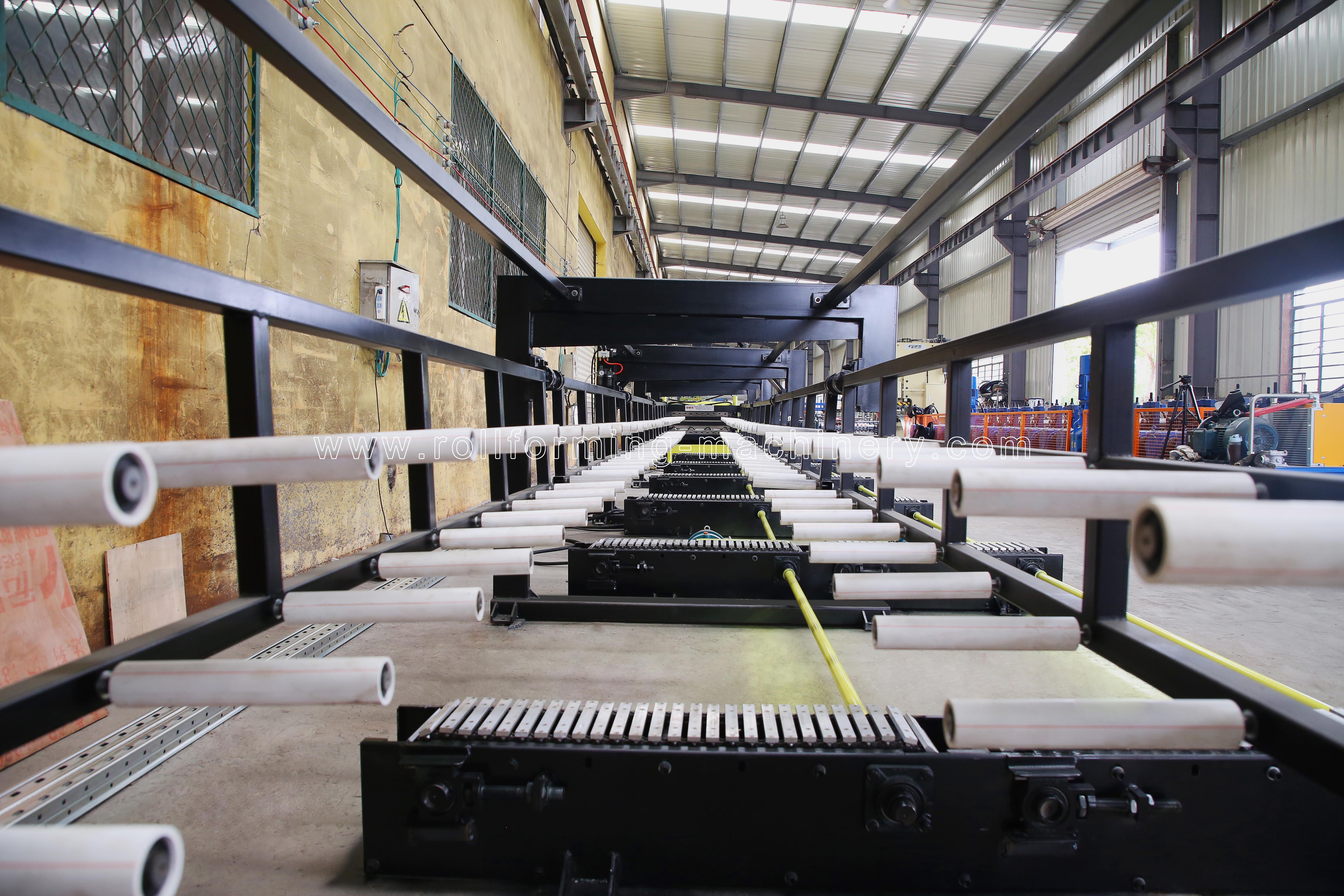

Гидравлический разматыватель (7 тонн) → Направляющая подачи → Профилегибочный стан главного валка → Гидравлическое устройство последующей резки → Система управления ПЛК → Гидравлическая станция→Автоматический штабелер 15,5 м

Отображение компонентов машины

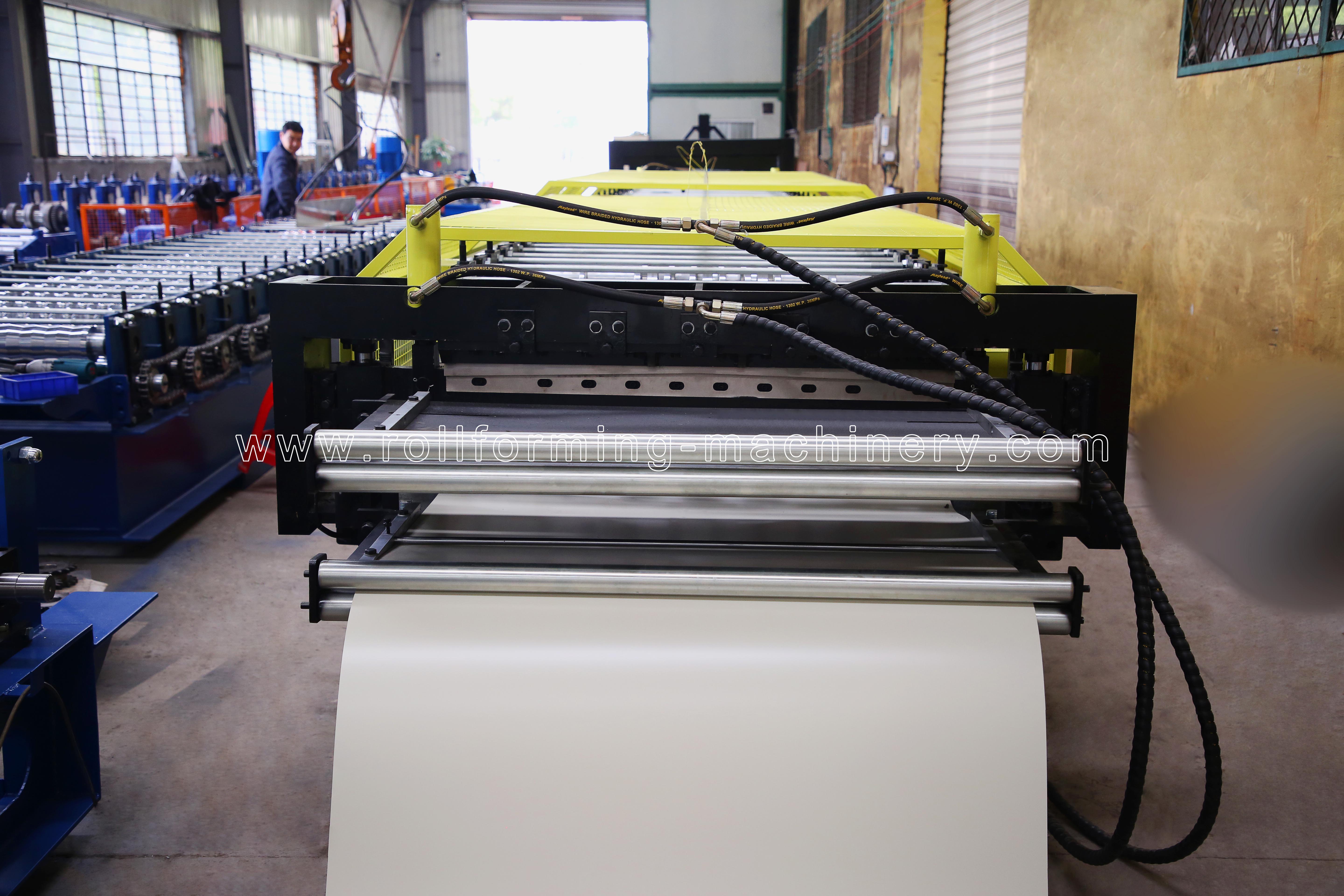

Устройство подачи

Каркас кузова изготовлен из Н450 набрать сталь сваркой

Толщина боковой стенки: Q235 т. 22 мм;

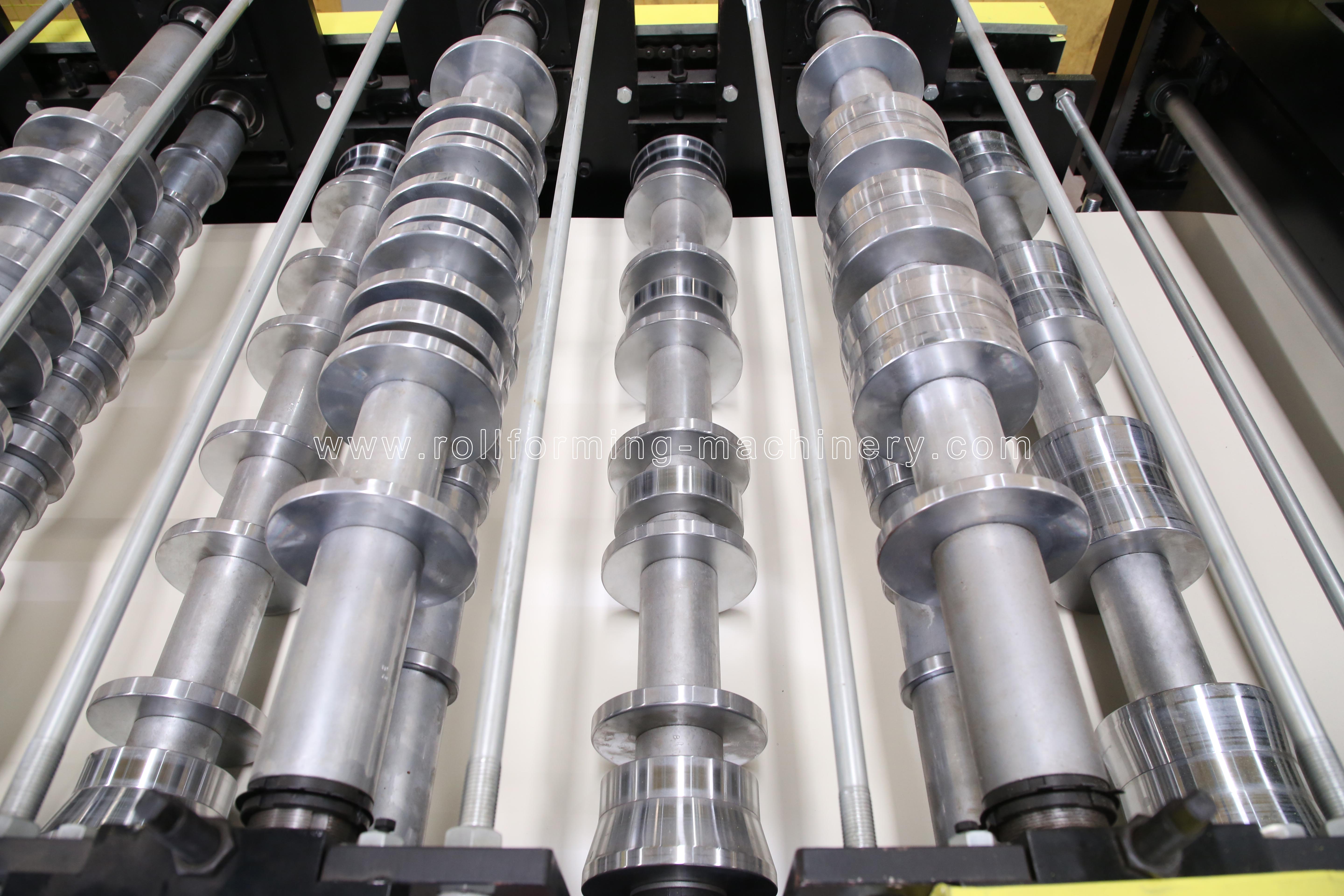

Ролики изготовлены из 45#, прецизионная обработка, твердое хромированное покрытие;толщиной 0,5 мм, поверхность с зеркальной обработкой (для увеличения срока службы и защиты от ржавчины);

Валы изготовлены из сталь 45#,Закалка и отпуск, термообработка, твердое хромирование.Диаметр=φ75/85 мм, прецизионная обработка
Шестерня и цепной привод примерно 20+20 шагов для формирования

Положение направляющей можно отрегулировать для подходящей подачи материала.
