Двухслойная машина для формирования рулона для застекленной плитки и трапециевидной панели крыши

Спецификация of​

Двухслойная машина для формирования рулона

Пункт I        Double Layer Cloring Machine для  застекленной плитки и трапециевидной панели крыши

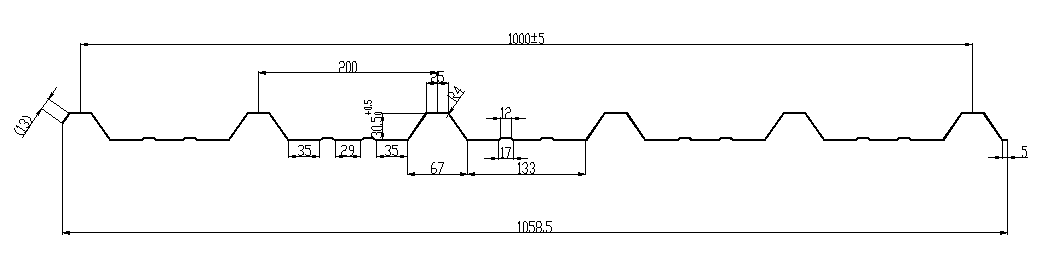

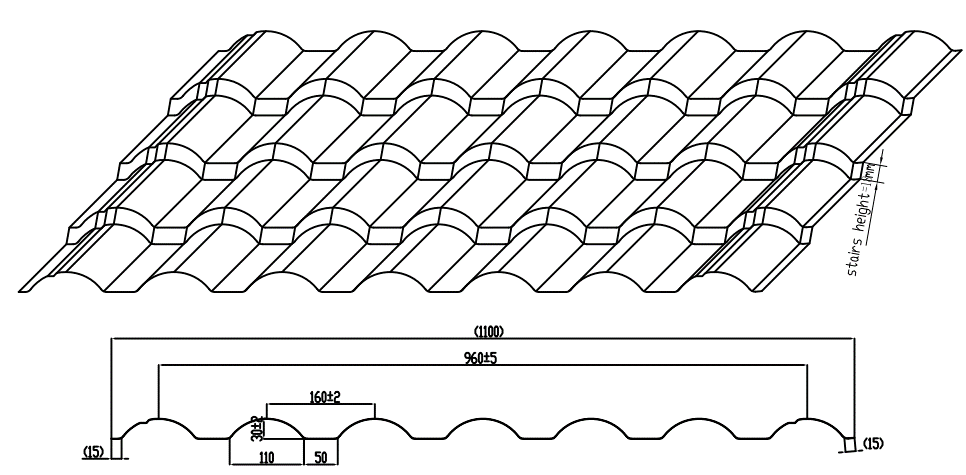

Рисунок профиля :

Материал :

Толщина материала: 0,35-0,6 мм           Эффективная ширина: 960мм / 1000 мм

Применимый материал: подготовленная оцинкованная сталь (PPGI) , y Ield Прочность 235-345MPA - PLS

Эффективная толерантность к ширине: ± 5 мм.           Допуск на расстояние между волнами: ± 1 мм

Допустимость высоты волны : ± 1 мм         допуск на длину до длины ± 1 мм

Машины компоненты

1) Ручной декоилер : 2Set s

------- фото только для справки

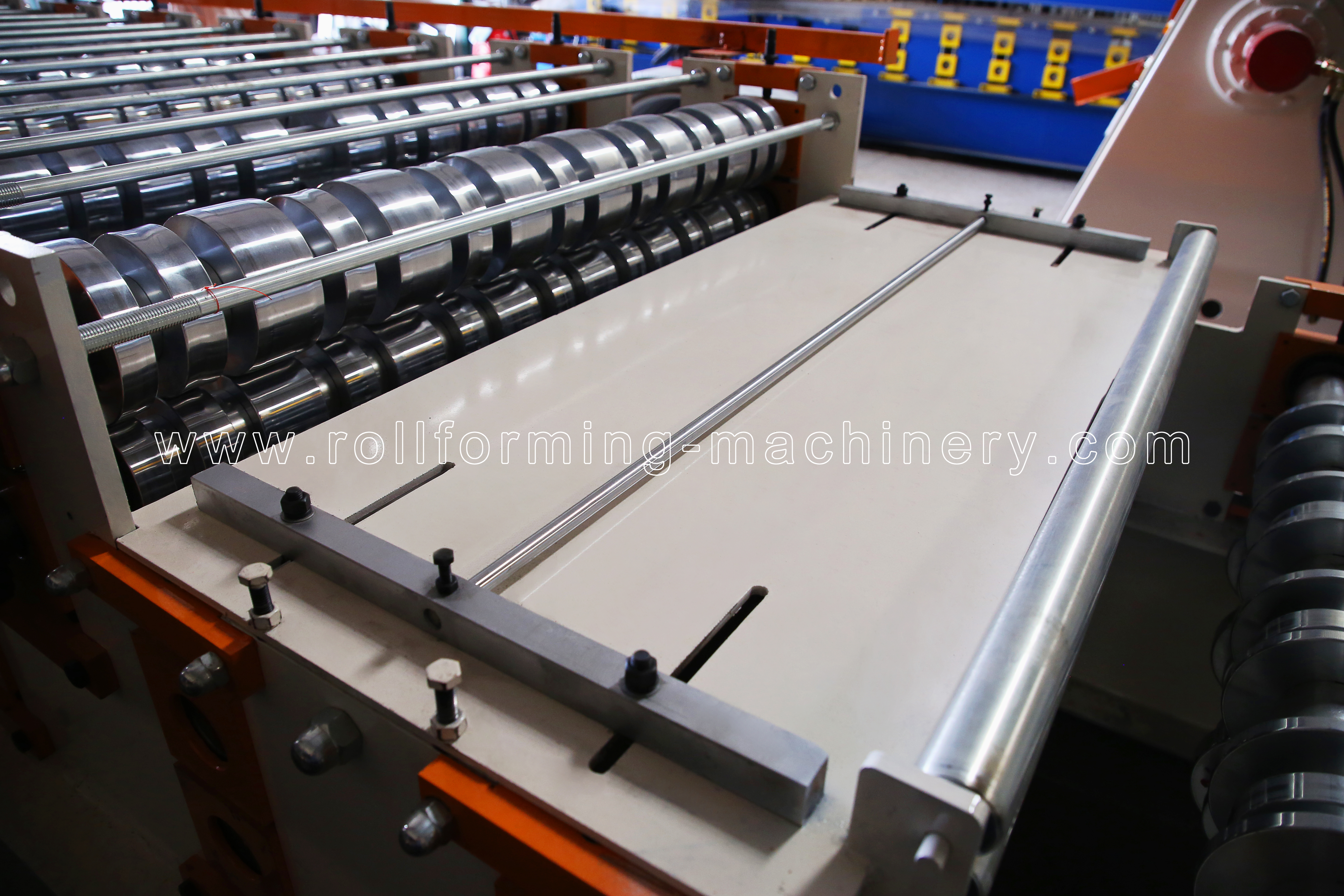

2) Холодная прокатная мельница:

С руководством по кормлению рамы корпуса, изготовленная из стали типа H450 путем сварки;

С ручным предварительным препаратом для легкой работы и сохранения материала:

Толщина борта: 18 мм

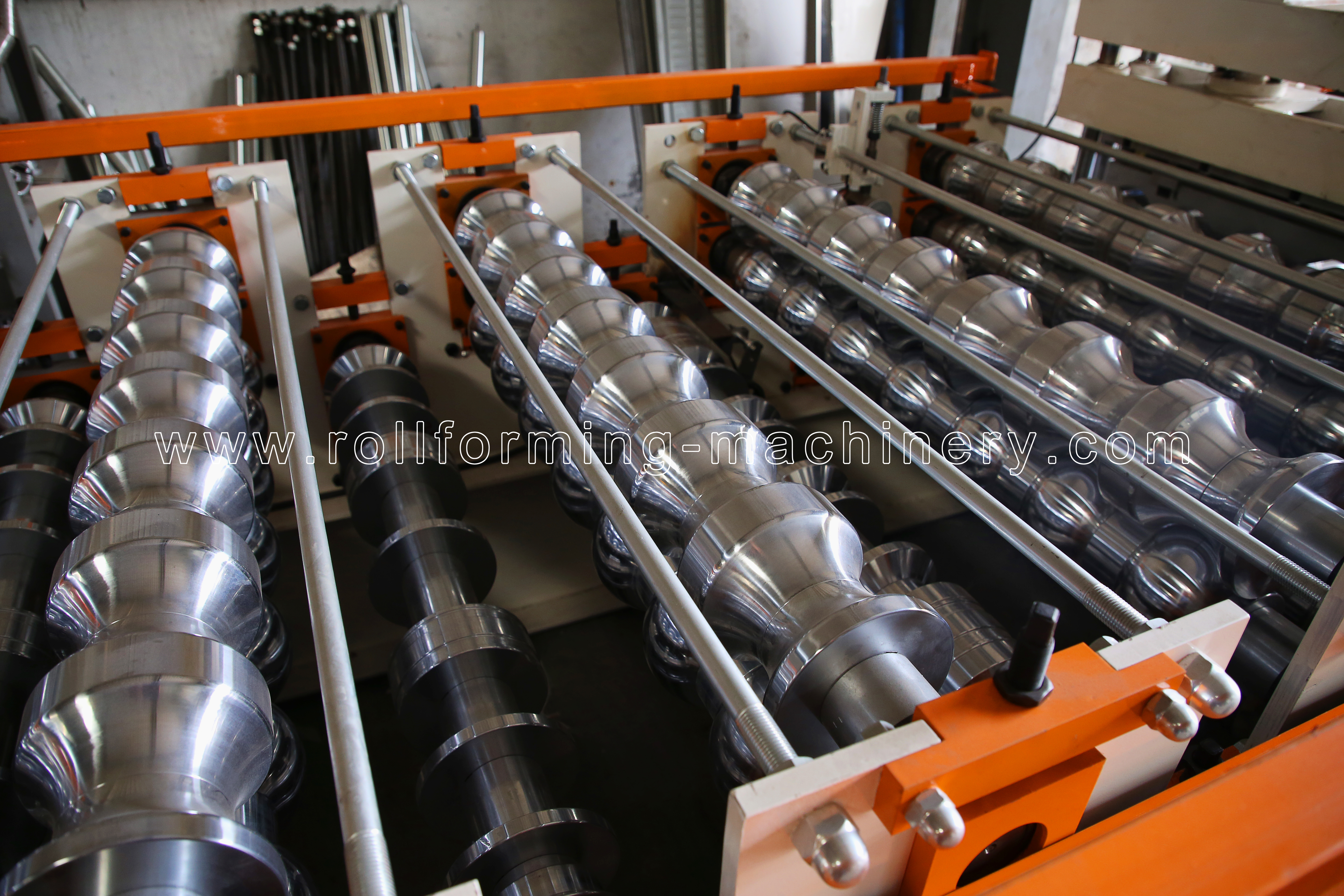

Ролики, изготовленные из 45# стали, токарные турниры с ЧПУ, термическая обработка, твердый хром, покрытый толщиной 0.04MM , поверхность с зеркальной обработкой

Диаметр ванн = Ф.А;

Движение двигателя, передача передач/звездочка, около 14/18  этапов S для формирования;

Главный двигатель = 7,5 кВт, управление скоростью частоты,

Скорость формирования приблизительно 15 м/мин

Два слоя не могут работать одновременно

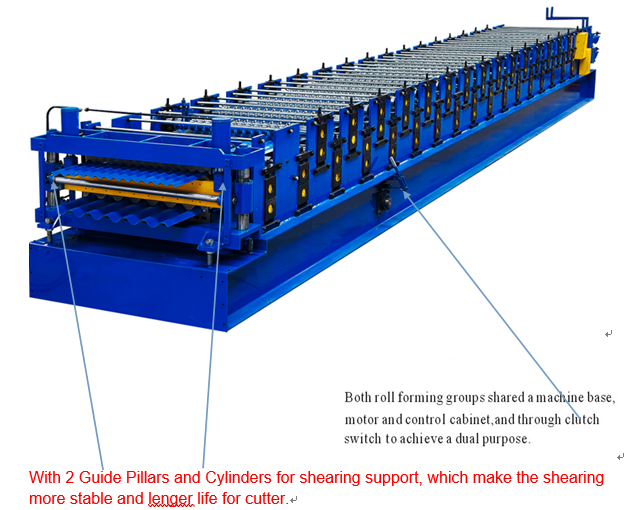

Обе группы формирования рулона разделили машинную основу, шкаф двигателя и управления, а также с помощью переключателя сцепления для достижения двойной цели.

Все винтовые болты с классом 8.8, чтобы обеспечить плотно и долгое время исправить конструкцию машины в течение долгого времени.

Реальная скорость формирования : 15-20 м/ мин ( не включать время резки )

3) Гидравлическое устройство после резки:

После выреза, остановитесь на резании, вырезают кусочки, не выпивают

Гидравл IC Двигатель: 4KW, гидравлический диапазон давления: 0-8 МПа

Материал режущего инструмента: CR12 MO V ( = SKD11 с не менее миллиона раз резки срока службы ), термообработка до HRC58-62 градусов

Сила резки обеспечивается гидравлической станцией основной двигателя

Гидравлическая система с масляным фильтром для фильтрации масла , чтобы гарантировать, что циркулированное масло чистое и удлинение срока службы гидравлической системы (см. Рисунок ниже)

Номер гидравлического масла: оболочка Tellus S2 M 46 или равная модель

4) Система управления ПЛК

Автоматически управлять количественным и длиной резки

В сочетании с:  PLC, инвертором, сенсорным экраном, кодером и т. Д.

Допустимость вырезания ≤ ± 1 мм

Управляющее напряжение 24 В

5) Выходная стойка :

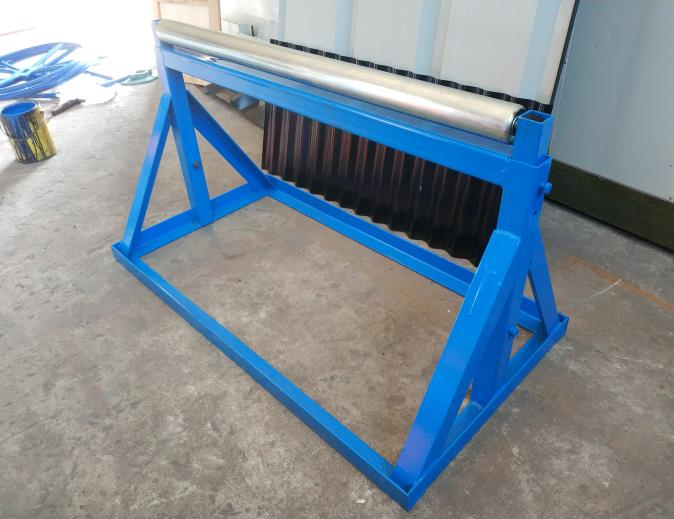

Оносимые, 2 единицы , с роликами для легкого движения

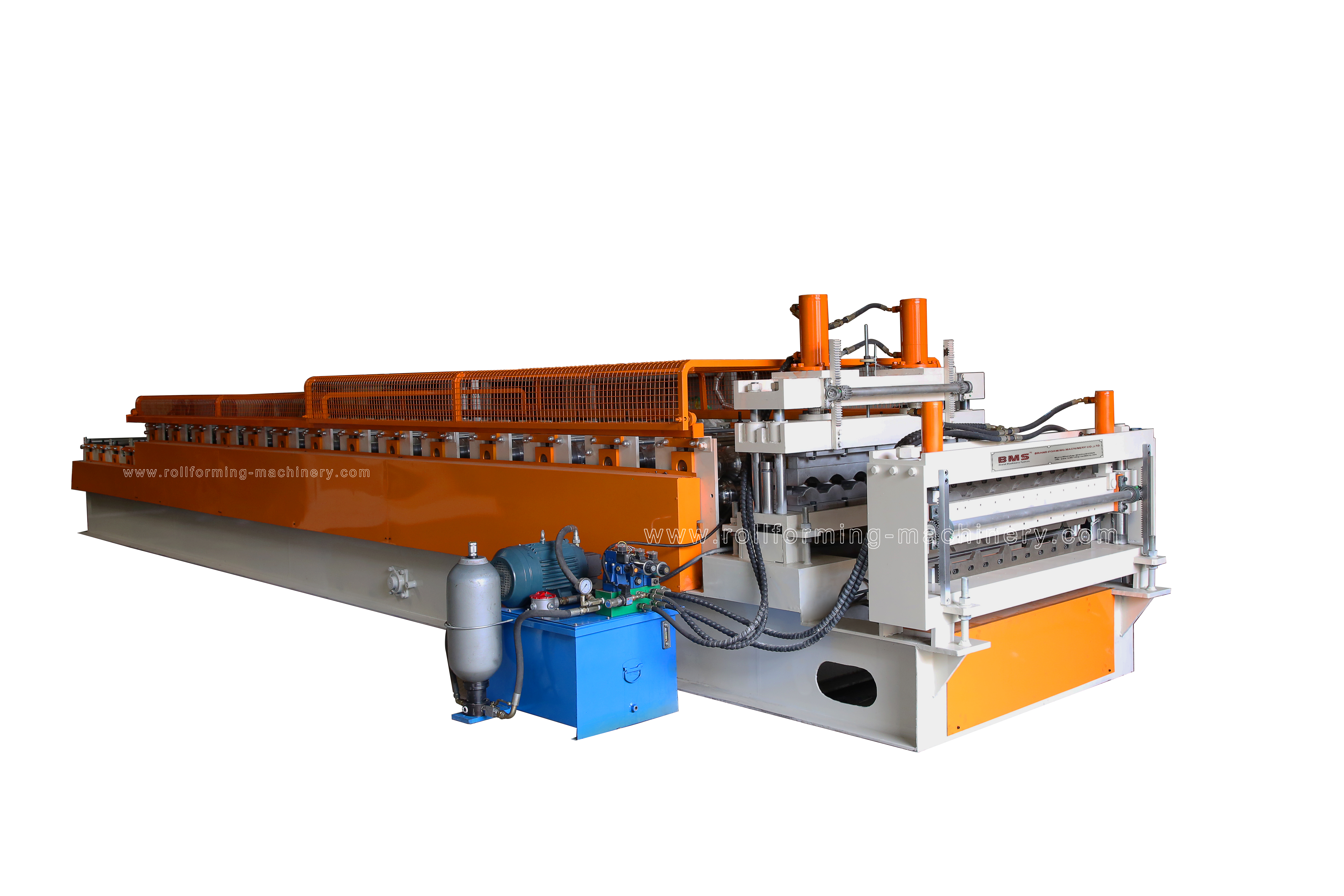

Машинный изображение ( только для справки)

Вышеуказанные спецификации и фотографии предназначены только для справки, точный, возможно, немного отличается и необходимо обратиться к машине.
