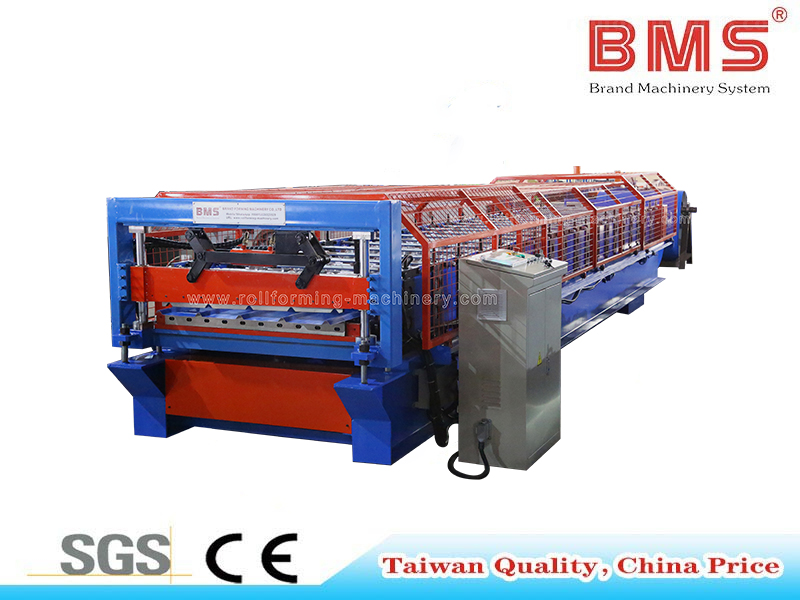

Профилегибочная машина для производства панелей AG толщиной 0,3-0,8 мм с защитной крышкой

Горячие продажи в США/Канаде

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
YX19.05-914.4
Марка продукта:
BMS

Описание продукта

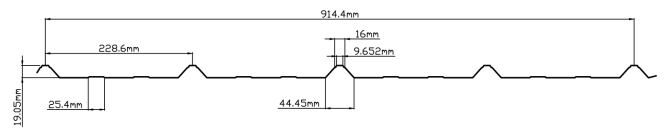

Профиль

Профилегибочная машина для производства панелей AG предназначена для производства высокоточных металлических кровельных и стеновых панелей толщиной от 0,3 до 0,8 мм. Точная конструкция профиля обеспечивает точные размеры, обеспечивая превосходную структурную целостность и устойчивость к атмосферным воздействиям для различных металлических конструкций.

Описание продукта и основные параметры

Этот профилегибочный стан, оснащенный комплексной защитной крышкой, обеспечивает защиту оператора, сохраняя при этом эффективную производительность на уровне 15-20 м/мин. Предназначенная для обработки оцинкованных (GI), гальванических (GL) и стальных листов с цветным покрытием, машина имеет прочный стальной корпус H450 и 20 стабильных формовочных станций. Интеграция передовых систем управления ПЛК обеспечивает точное измерение длины и автоматизацию работы, что делает его идеальным решением для крупномасштабного производства строительных материалов.

Нет.	Основные параметры		Параметры формирования завора
1	Толщина материала	0,3-0,8 мм	Формирующие станции	20 шагов
2	Ширина кормления	По рисункам	Кадр тела	H450
3	Приложение материал	GI,GL, лист с цветным покрытием, оцинкованный лист	Толщина боковой стенки	Q235 T18mm
4	Электрический стандарт	220V/60 Гц/3 млрд	Диаметр вала	45#Сталь, φ75 мм
5	Материал резака	CR12mov	Основная мощность двигателя	7,5 кВт
6	Урожайность	350-550 МПа	Винт болты	Класс 8.8
7	Формирование скорости	15-20 м/мин	Эффективная ширина	914,4 мм
8	Система управления	Система управления ПЛК	Роллер	GCR15, Тепловая обработка HRC58—62
9	Гидравлический мотор	4 кВт	Цвет машины	Синий+черный+апельсин
10	Тестирование материала	BMS предоставит размер подаваемого материала, который необходимо приобрести, за 2 недели до машинного тестирования.

Рабочее время

Производственный процесс высокоавтоматизирован, что обеспечивает максимальную эффективность и стабильное качество панелей. Непрерывный рабочий процесс сводит к минимуму ручное вмешательство от подачи рулона до укладки конечного продукта:

Разматыватель → Подающее устройство → Главный профилегибочный стан → Гидравлическое устройство последующей резки → Система управления ПЛК → Гидравлическая станция → Выходная стойка*3

Машины компоненты дисплей

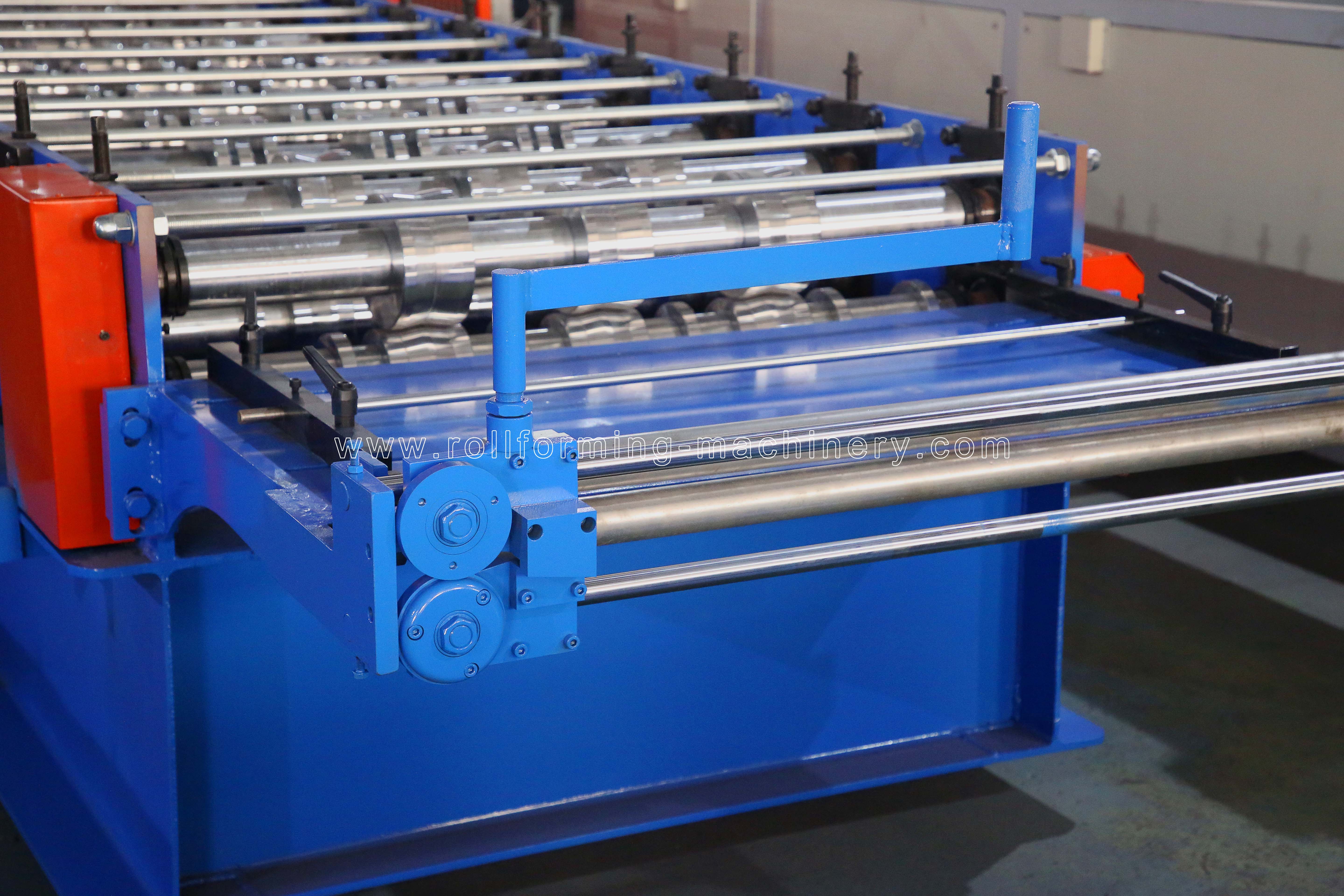

Подающее устройство профилегибочной машины

Кормление устройства

Подающее устройство сконструировано так, чтобы плавно направлять материал в прокатный стан, эффективно предотвращая отклонение материала и сводя к минимуму отходы. Каркас кузова сварен из высокопрочной стали типа 450# H для обеспечения исключительной устойчивости. Ролики изготовлены из стали премиум-класса 45# , обработаны на токарных станках с ЧПУ и подвергнуты термической обработке для повышения долговечности. В зависимости от конкретных производственных требований возможна дополнительная черная обработка или покрытие твердым хромом.

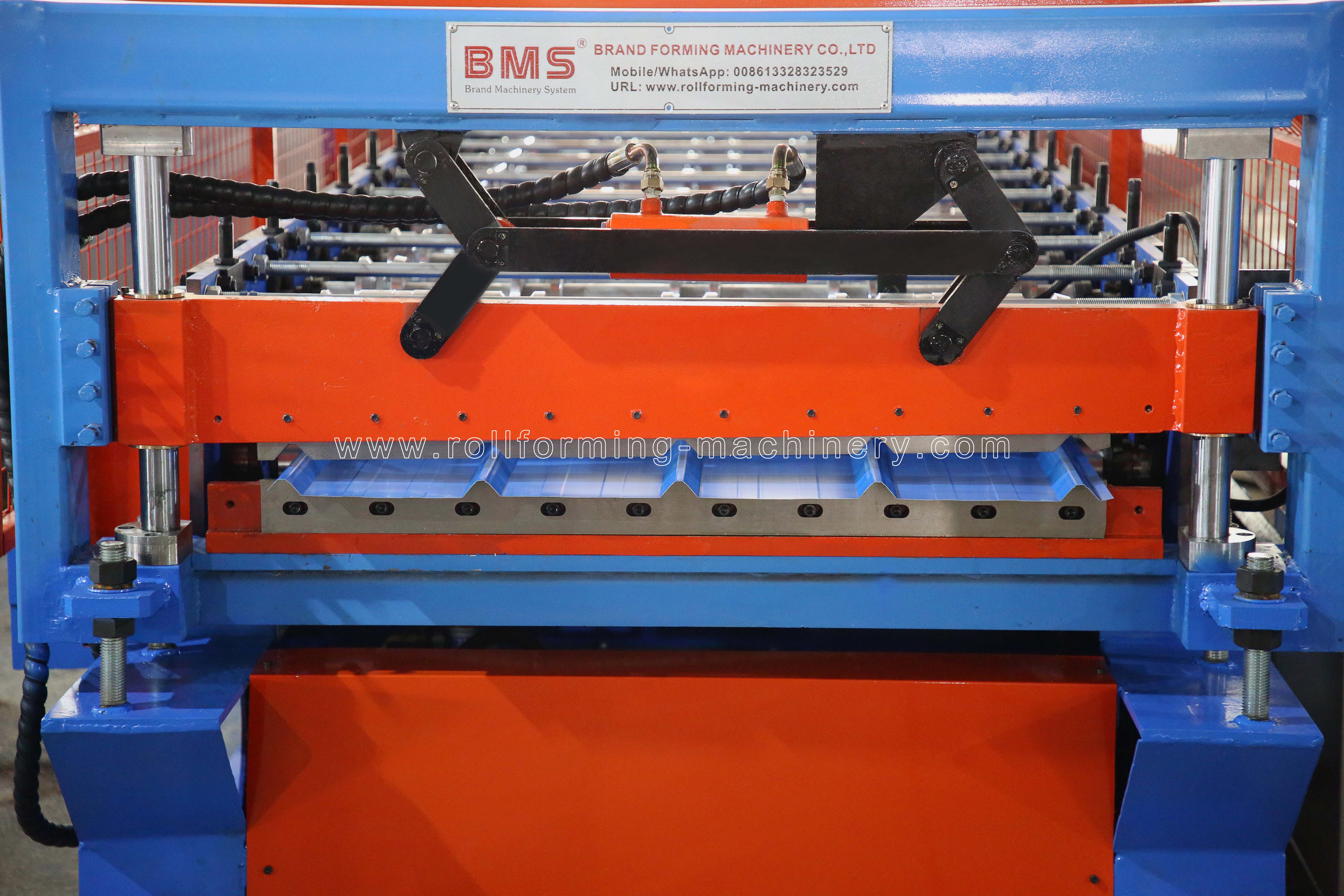

Основное оборудование профилегибочного стана

Основной рулон

Главный профилегибочный стан, являющийся ядром производственной линии, обеспечивает точные профили панелей и долговременную износостойкость. Оснащенный эффективной направляющей подачи материала, он позволяет избежать потери материала во время высокоскоростных операций. Прочная конструкция гарантирует стабильную работу даже во время непрерывных тяжелых процессов профилирования.

Компонент ручного предварительного резака

Ручной предварительный резак

Разработанный для простоты эксплуатации и значительной экономии материала, ручной нож предварительной резки интеллектуально связан с системой управления ПЛК. ПЛК рассчитывает необходимую длину профиля во время профилирования. Когда требуется смена материала, система предупреждает оператора о необходимости вручную разрезать рулон перед его подачей на основной стан. Эта расширенная функция гарантирует отсутствие отходов при смене материалов.

Гидравлический резак для столбов

Устройство последующей резки имеет конструкцию режущего лезвия, состоящую из двух частей, что обеспечивает чистый срез без затухания или деформации. Приведенный в действие гидравлическим двигателем мощностью 3 кВт от гидравлической станции главного двигателя, он обеспечивает давление резки 0–16 МПа с быстрым временем резки в 2 секунды. Режущие инструменты изготовлены из Cr12MoV (эквивалент SKD11) и подвергнуты термообработке до HRC58-62, что обеспечивает увеличенный срок службы - не менее одного миллиона резов.

Упаковка и доставка

Способ упаковки: Чтобы обеспечить доставку машины на ваш объект в идеальном состоянии, мы соблюдаем строгие стандарты упаковки. Основной корпус машины открыт, но тщательно покрыт прочной пластиковой пленкой для защиты от коррозии, вызванной пылью и влагой. Затем его загружают в транспортный контейнер и надежно фиксируют с помощью прочных стальных тросов и замков. Этот профессиональный метод упаковки специально разработан для того, чтобы выдерживать суровые условия морской перевозки на большие расстояния.

Продукция машинного производства и сведения о заводе

Профилегибочная машина для производства панелей AG гарантирует высокое качество изготовления металлических кровельных и стеновых панелей. Ниже приведены точные примеры профилей, изготовленных на машине, а также подробный обзор наших комплексных производственных возможностей.

Приложение

Профилегибочная машина для производства панелей AG предназначена для производства панелей AG премиум-класса, соответствующих строгим отраслевым стандартам, как для жилого, так и для коммерческого строительства. Готовые панели имеют точные размеры, превосходную структурную целостность и однородное качество поверхности, что обеспечивает оптимальные характеристики и надежную установку в различных архитектурных применениях.

Профилегибочная машина для производства панелей AG

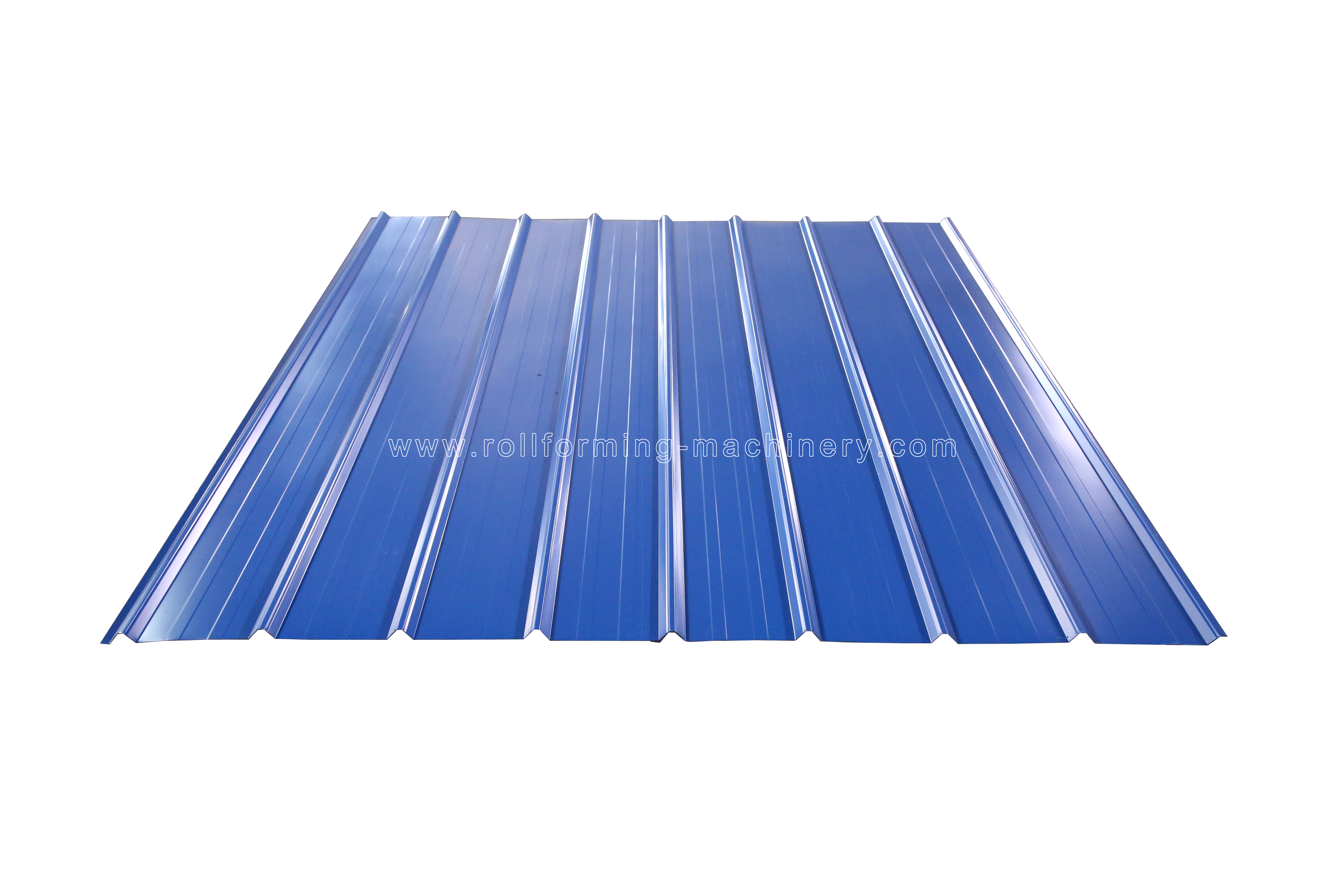

Готовая продукция из панелей AG

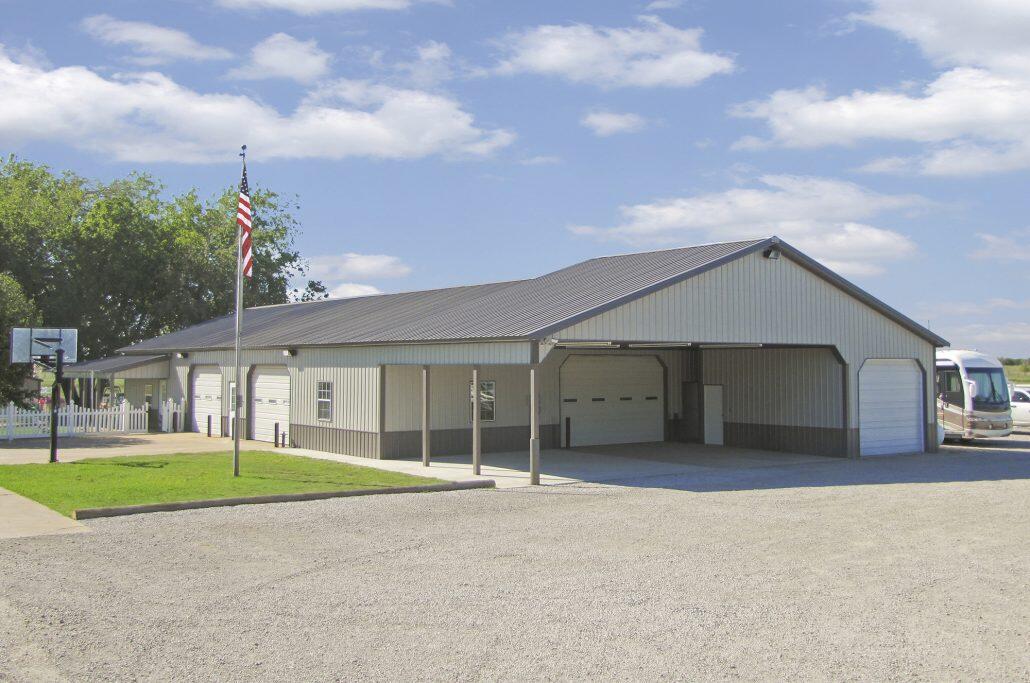

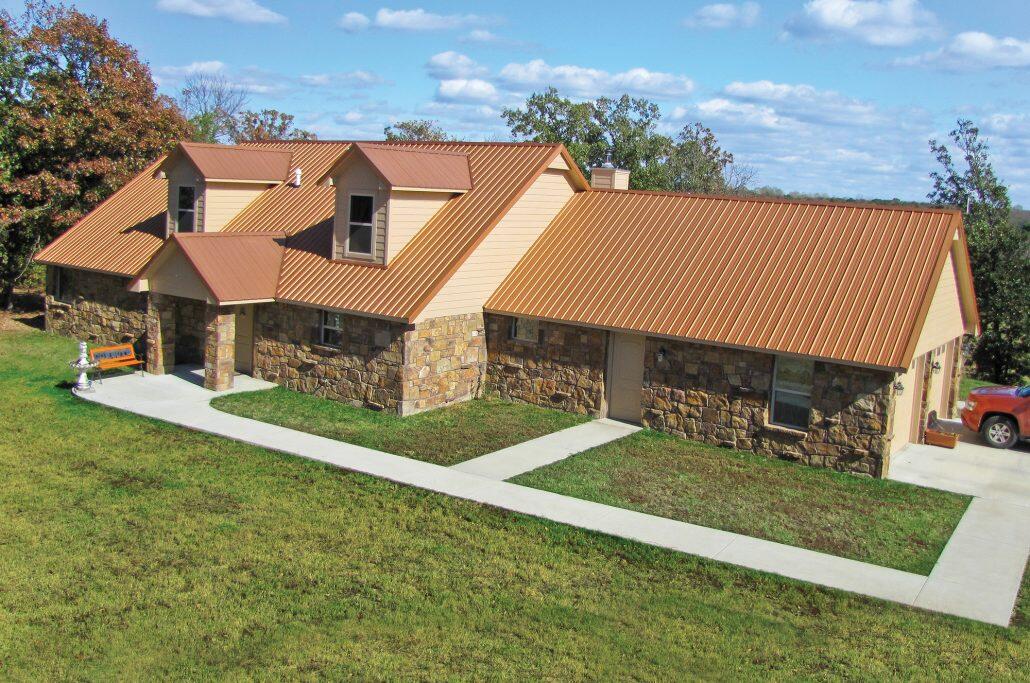

Благодаря превосходной атмосферостойкости, структурной прочности и визуальной привлекательности панели AG, производимые на этом оборудовании, широко используются в различных строительных проектах. От сельскохозяйственных объектов и промышленных складов до современных крыш жилых домов и облицовки наружных стен — эти панели обеспечивают надежную защиту и долговечность, эффективно снижая риски при обслуживании для конечных пользователей.
