Водонепроницаемый монтажный карманинг каркаса

Профилегибочная машина для производства водонепроницаемых монтажных рам солнечных панелей — это передовое промышленное решение, разработанное для высокоэффективного производства прочных монтажных профилей. Это оборудование, разработанное специально для сектора солнечной энергетики, обрабатывает такие материалы, как оцинкованная сталь (GI) и Zn-Al-Mg, для создания структурных компонентов, которые обеспечивают исключительную устойчивость к атмосферным воздействиям и несущую способность. Обеспечивая точные размеры и бесшовную форму, это помогает разработчикам проектов по солнечной энергии снизить риски при установке и поддерживать долгосрочную стабильность системы в суровых внешних условиях.

• Дополнительная система водяного охлаждения: предназначена для активного охлаждения роликов и стального профиля во время непрерывной работы на высоких скоростях. Это предотвращает деформацию материала, вызванную тепловым трением, значительно продлевает срок службы роликов и обеспечивает превосходное качество поверхности готовых монтажных рам.
• Варианты автоматизированной интеграции: Совместимость с автоматическими укладчиками и упаковочным оборудованием. Это обновление сводит к минимуму ручную работу, снижает трудозатраты и легко интегрируется в полностью автоматизированные производственные линии для крупномасштабного производства солнечных батарей.

Производственная линия спроектирована для непрерывного процесса, обеспечивающего высокую эффективность от необработанного рулона до готового профиля:

Ручной разматыватель → Подающее направляющее устройство → Система профилирования рулонов → Гидравлическое устройство последующей резки → Выходная стойка → Система управления ПЛК

1) Ручной разматыватель 5 тонн: один комплект

• Без электропитания, вручную управляет усадкой внутреннего отверстия стальной катушки и механизмами остановки.
• Макс. ширина подачи: 1250 мм.
• Диапазон внутреннего диаметра рулона: 508 мм ± 30 мм.
• Емкость: 5 тонн.

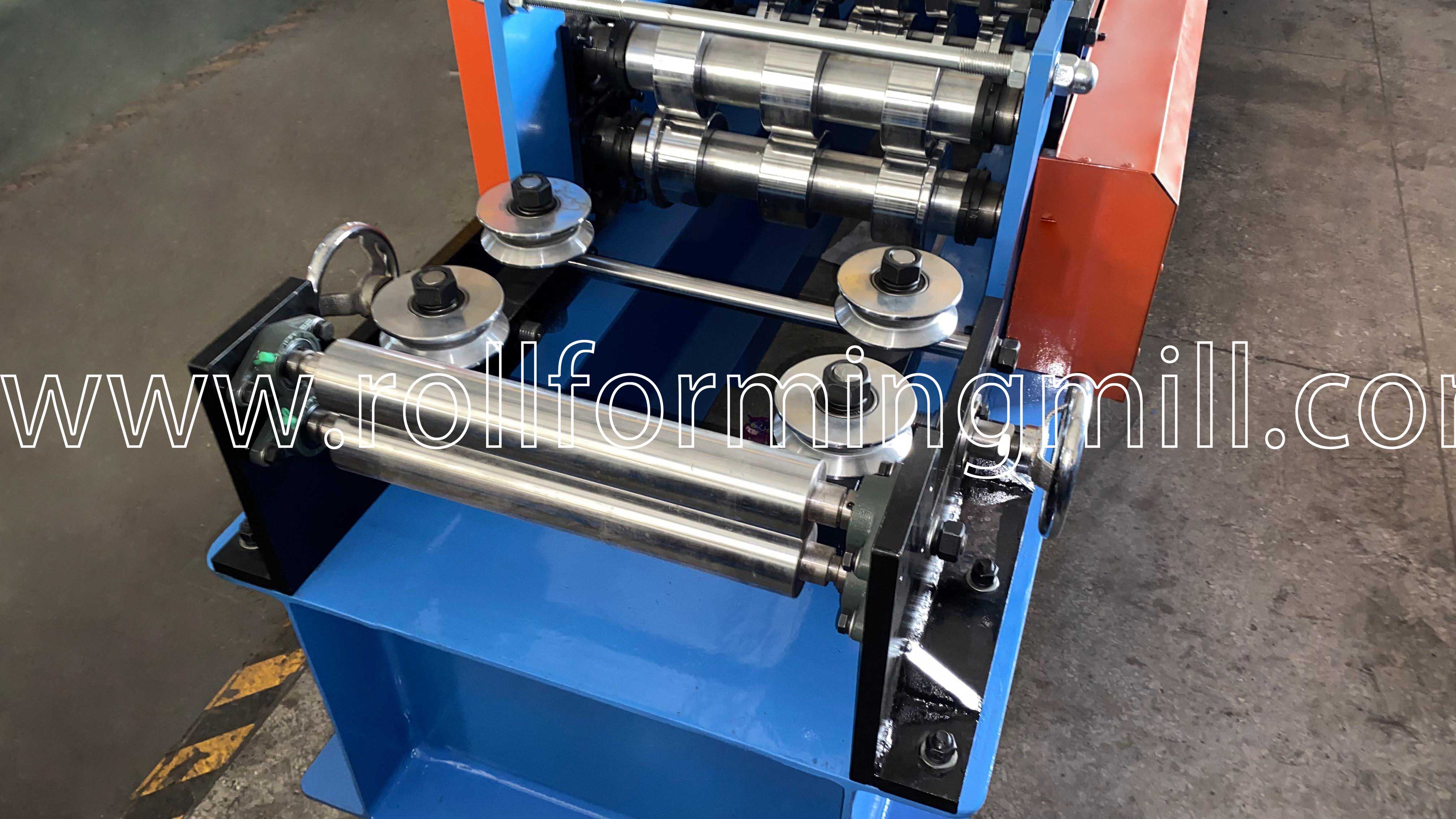

2) Устройство направляющей подачи

Положение направляющих можно регулировать вручную, чтобы обеспечить подходящую и точную подачу материала, предотвращая отклонение материала перед подачей на станцию ​​профилирования.

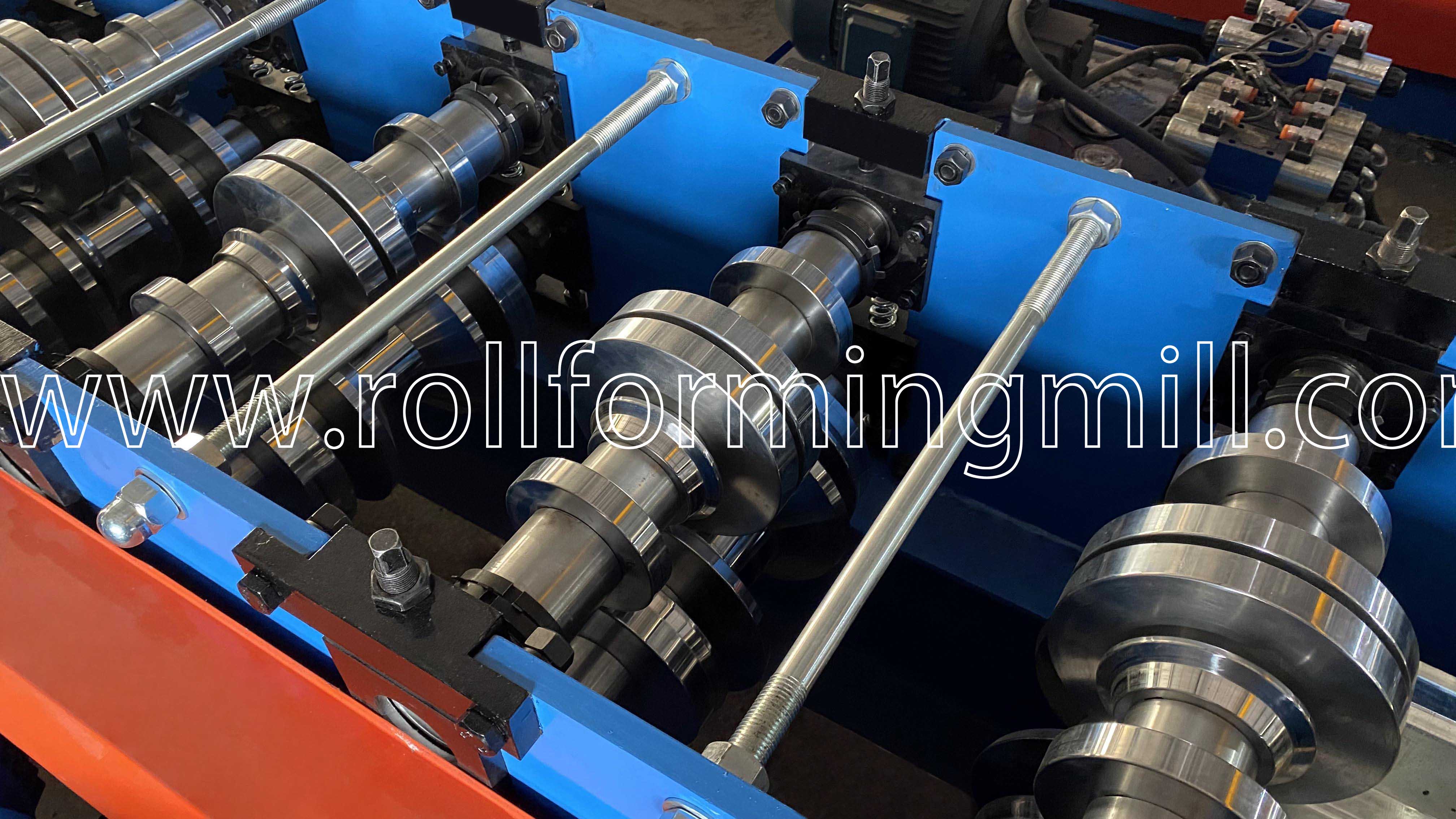

3) Профилегибочная машина для основного рулона

• Ролики изготовлены из высококачественной подшипниковой стали GCr15 (= сталь EN31) , прецизионно обработаны и покрыты твердым хромом (толщина 0,04 мм) с зеркальной обработкой поверхности для увеличения срока службы и превосходных антикоррозионных характеристик.
• Валы изготовлены из стали 45# , проходят процессы закалки и отпуска и покрыты твердым хромом для максимальной стабильности вращения.
• Прочная рама корпуса изготовлена ​​из стали типа 400# H методом сверхпрочной сварки, что обеспечивает работу без вибрации при скорости формовки 20 м/мин.

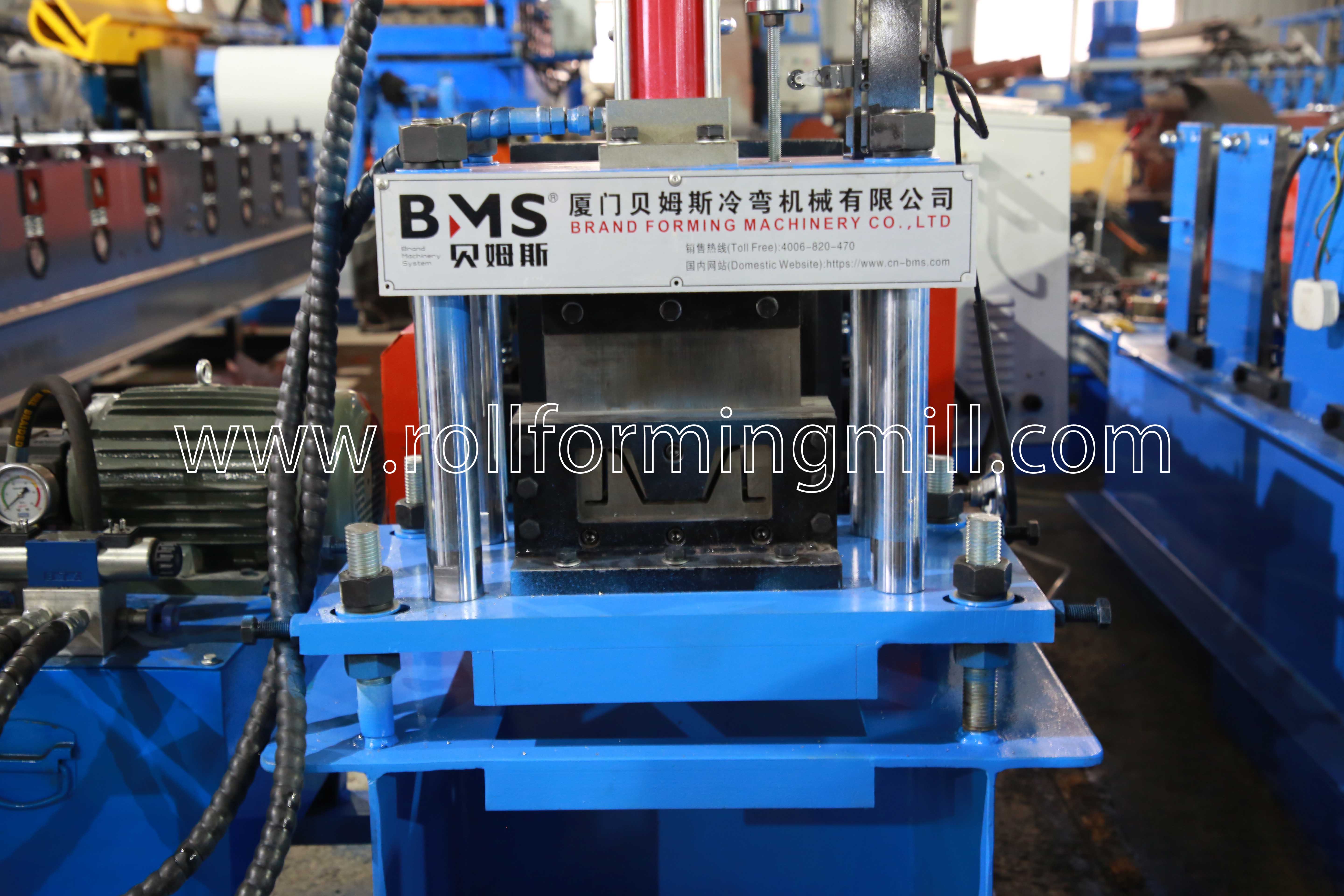

4) Гидравлическое устройство для пострежущей резки

• Режущие лезвия изготовлены из высококачественной литейной стали Cr12MoV, подвергнутой передовой термообработке, обеспечивающей твердость HRC58-62, что обеспечивает чистые концы профиля без заусенцев.
• Рама резака сварена из высококачественных стальных листов толщиной 18 мм, что обеспечивает чрезвычайную жесткость.
• Оснащен мощным гидравлическим двигателем мощностью 4 кВт , поддерживающим диапазон гидравлического давления 0–16 МПа.

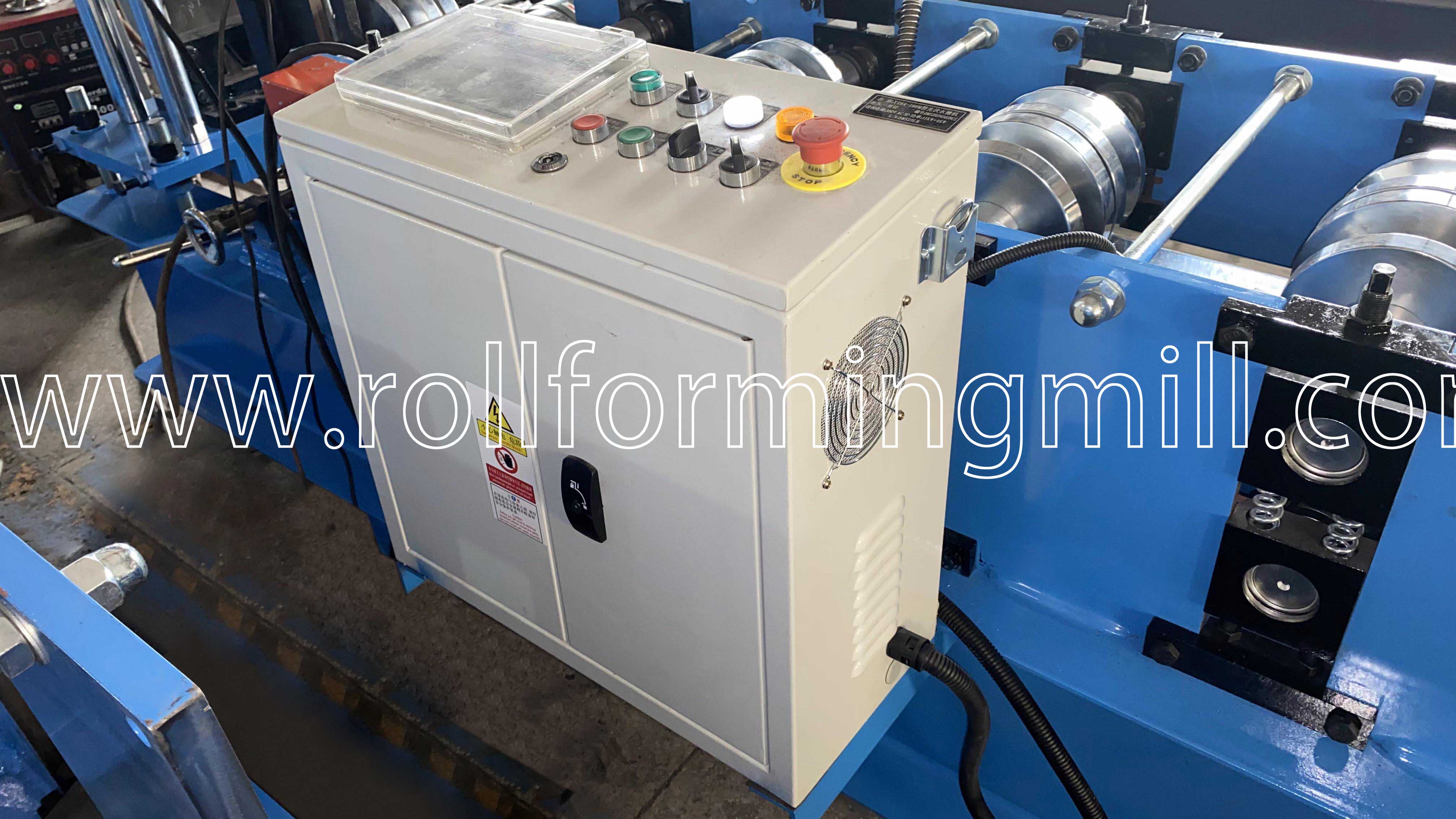

5) Система управления ПЛК

Интеллектуальный центр управления автоматически управляет длиной резки и объемом производства. Операторы могут легко вводить производственные данные (размер партии, детали, длину и т. д.) с помощью интуитивно понятного сенсорного экрана. Система объединяет компоненты высшего уровня, включая ПЛК Schneider, инвертор Schneider, сенсорный экран и высокоточные энкодеры (KOYO или OMRON), чтобы гарантировать автоматизированное и безошибочное производство.

6) Выходная стойка: три единицы.

Обеспечивает стабильную поддержку и сбор готовых водонепроницаемых монтажных рамок при выходе из режущего устройства.

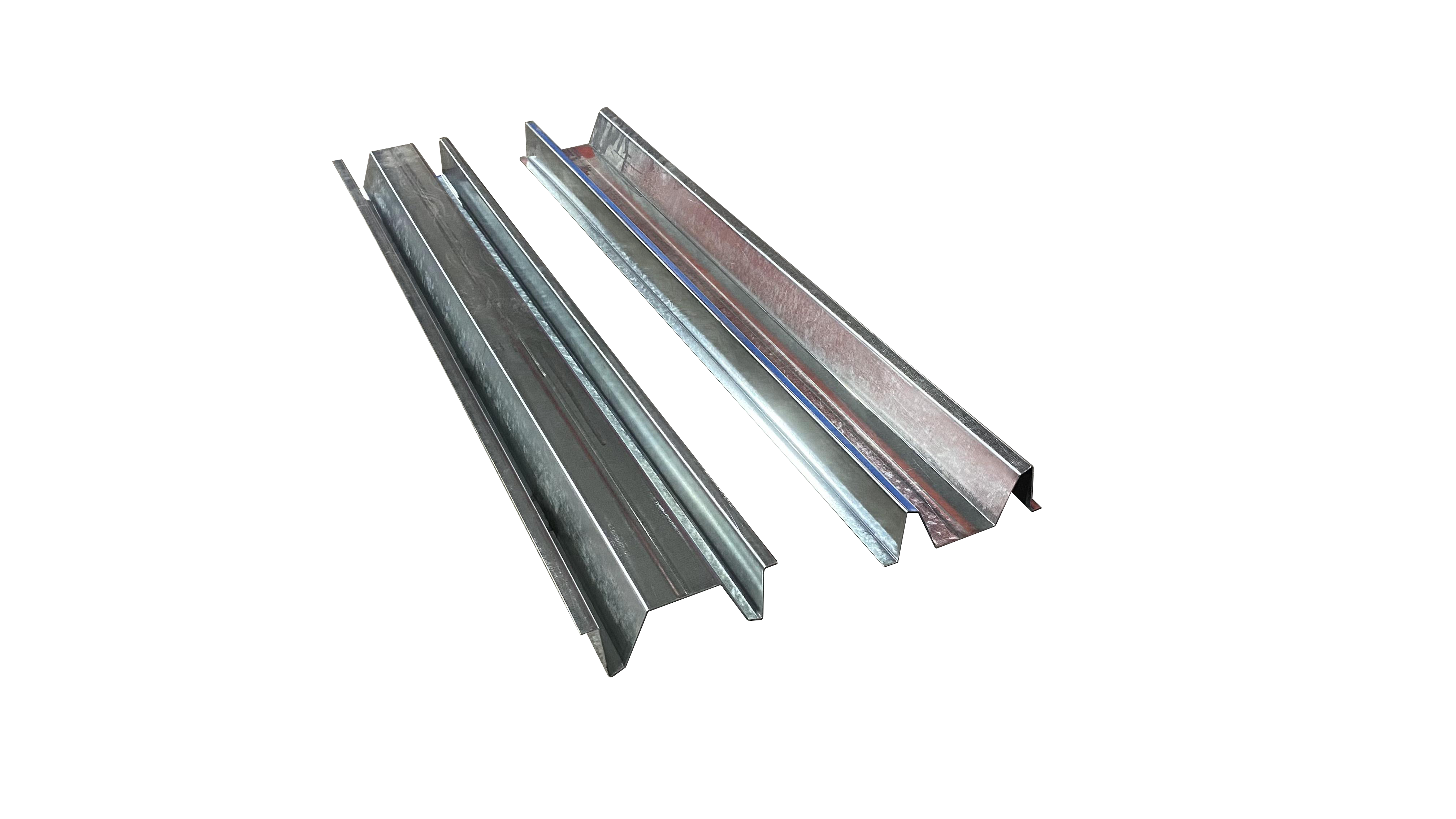

7) Продукты показывают

Высокоточные монтажные профили из оцинкованной стали, изготовленные на станке, готовые к установке солнечных панелей.

Профили, изготовленные на нашем профилегибочном станке для водонепроницаемой монтажной рамы, широко используются на коммерческих, промышленных и коммунальных солнечных электростанциях. Точные размеры и превосходная структурная целостность рам обеспечивают надежный монтаж солнечных панелей, оптимизируя общую стабильность и срок службы солнечных батарей в различных географических точках.

Способ упаковки: Основной корпус машины поставляется непокрытым, но строго покрытым промышленной пластиковой пленкой для защиты от пыли, влаги и коррозии во время морской перевозки. Оборудование аккуратно загружается в транспортный контейнер и надежно фиксируется с помощью прочных стальных тросов и замков. Этот профессиональный стандарт упаковки гарантирует, что машина останется полностью безопасной и неповрежденной во время международных перевозок на большие расстояния.

• Гарантия: Гарантийный срок составляет 24 месяца с момента получения машины клиентом. В течение этих 24 месяцев мы совершенно бесплатно доставим клиенту необходимые запасные части.
• Техническая поддержка: Мы предлагаем комплексную техническую поддержку на протяжении всего жизненного цикла наших профилегибочных машин, чтобы обеспечить непрерывное производство.
• Установка и обучение: Мы можем направить наших опытных технических специалистов для установки оборудования и обучения операторов на заводах клиентов (за дополнительную плату взимаются транспортные расходы и проживание).
