Машина формирования рулона солнечной панели

          Спецификация

Машина формирования рулона солнечной панели

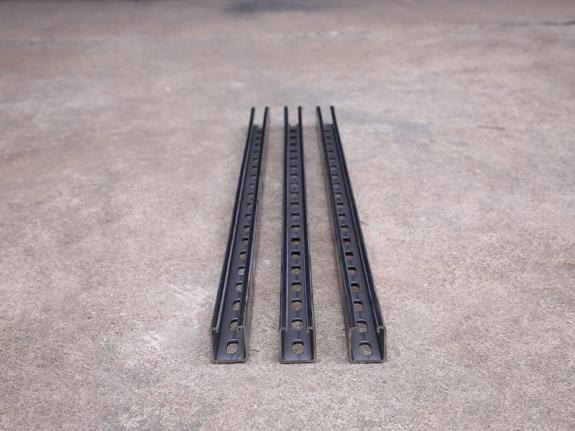

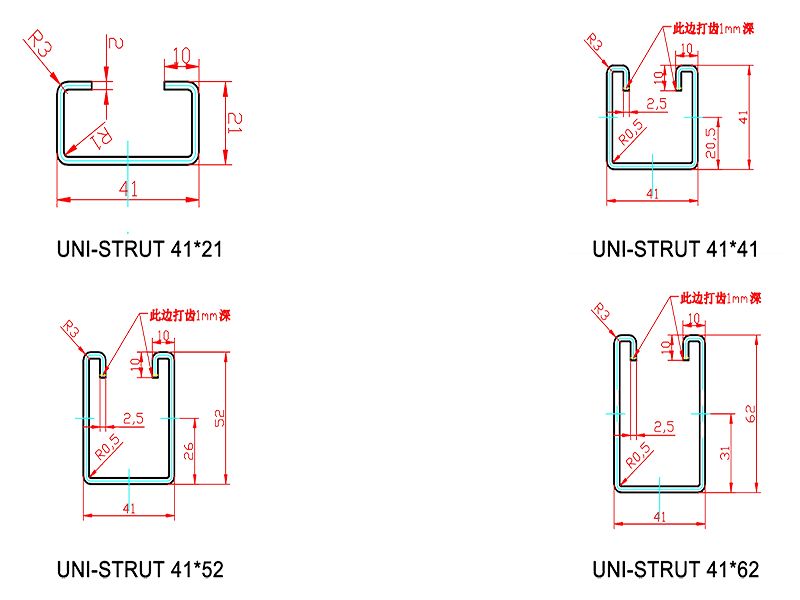

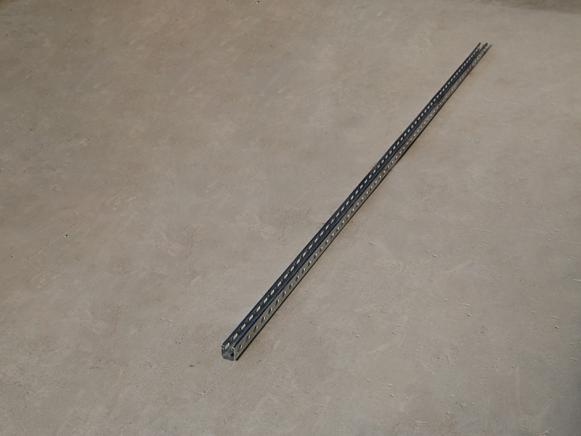

Ⅰ . профиль

Губа: 6 мм

Интернет: 41 мм

Высокий: 21/41 мм

Изменение размера на ролики

Ⅱ. Материал:

Эффективно W Idth: 41мм

Толщина материала: 1,2/1,9 мм

Применимо MTERIAL : оцинкованный лист (GI)

С силой урожайности Q 235MPA-345 МПа

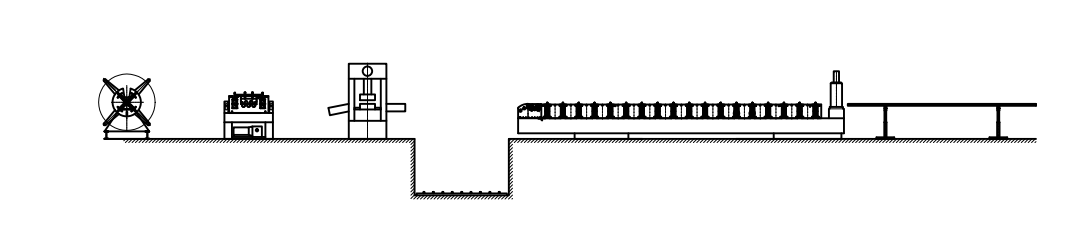

Ⅲ . Машина с потоком

Decioiler → Уровень выравнивания → Punching Machine → Roll Forming S  Ystem →

Гидравлический пост -резак →

IV Машины компоненты

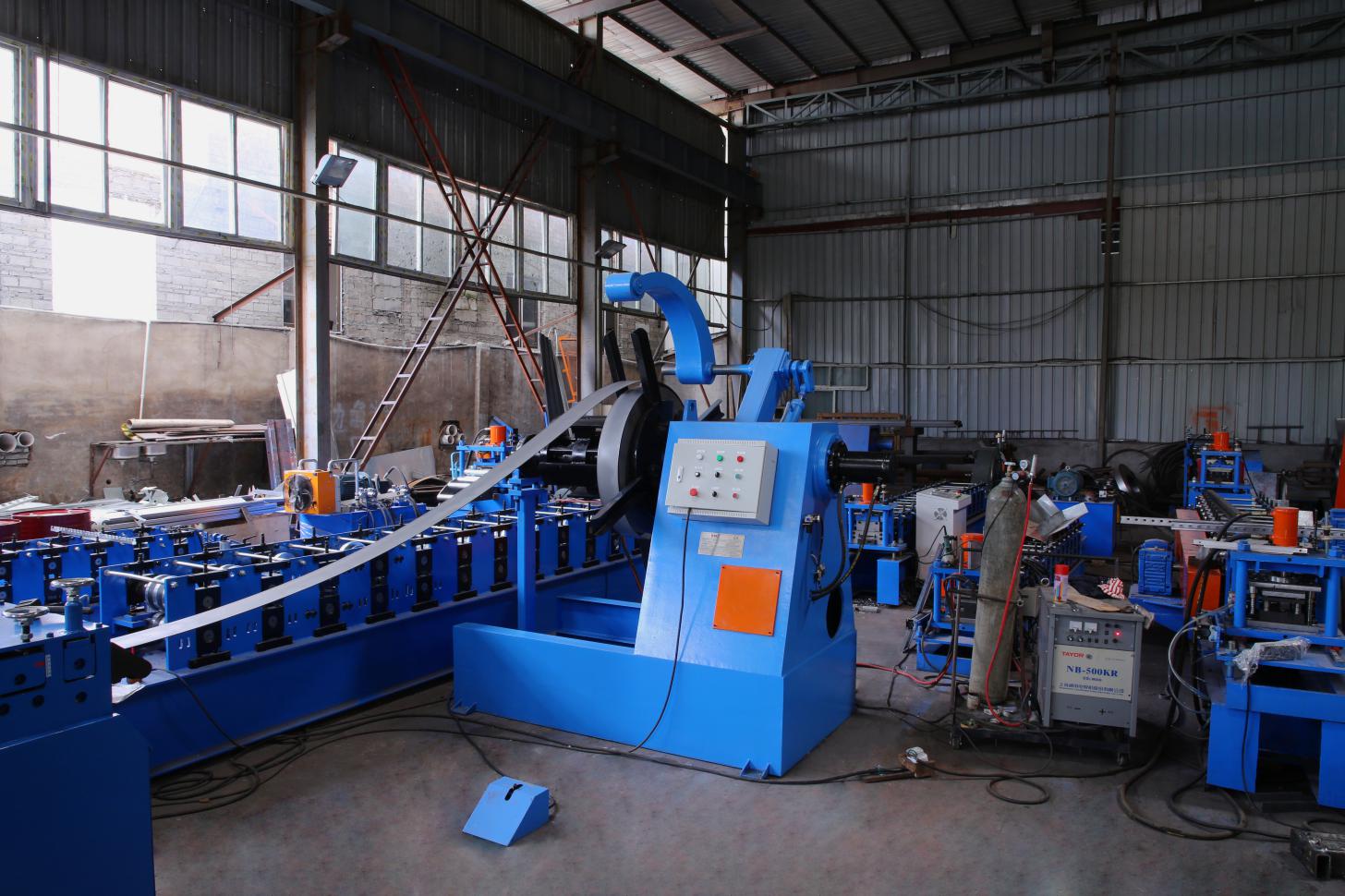

1) Гидравлический декуйлер: один набор 5 тонн

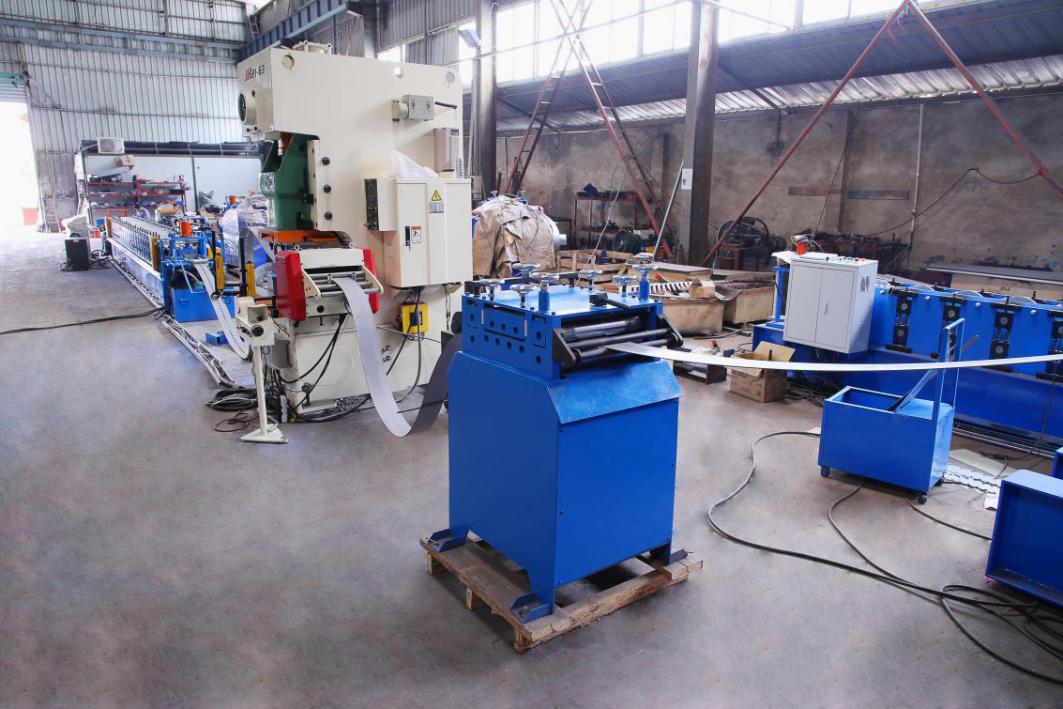

%1) Выравнивание устройства

Вверх по три вниз по четыре полностью семь выравнивающих роликовых устройств

С помощью гида с кормления, рама корпуса из стали типа H450 с помощью сварки

Валы, изготовленные из 45# стали , гасить термообработку и сдача, твердое хромирование. Диаметр = φ 90мм , точная обработка

Моторная мощность: 3 кВт

%1. )

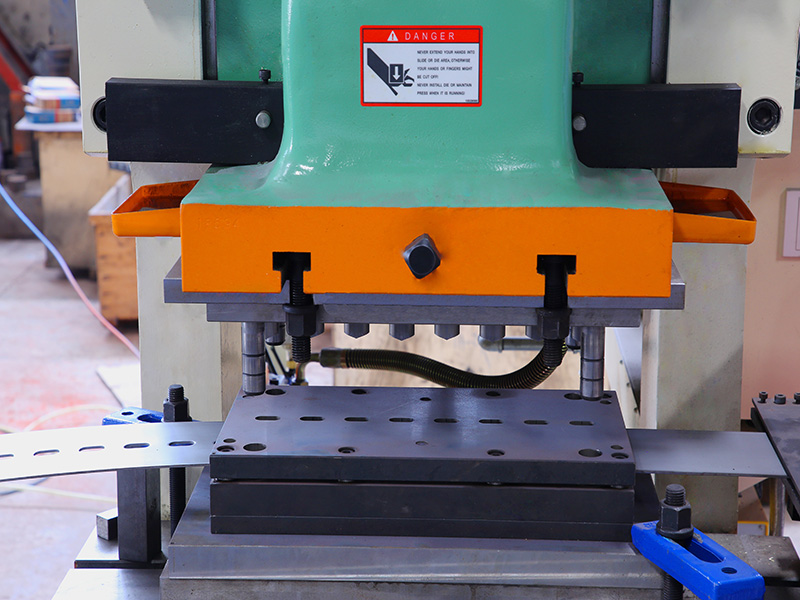

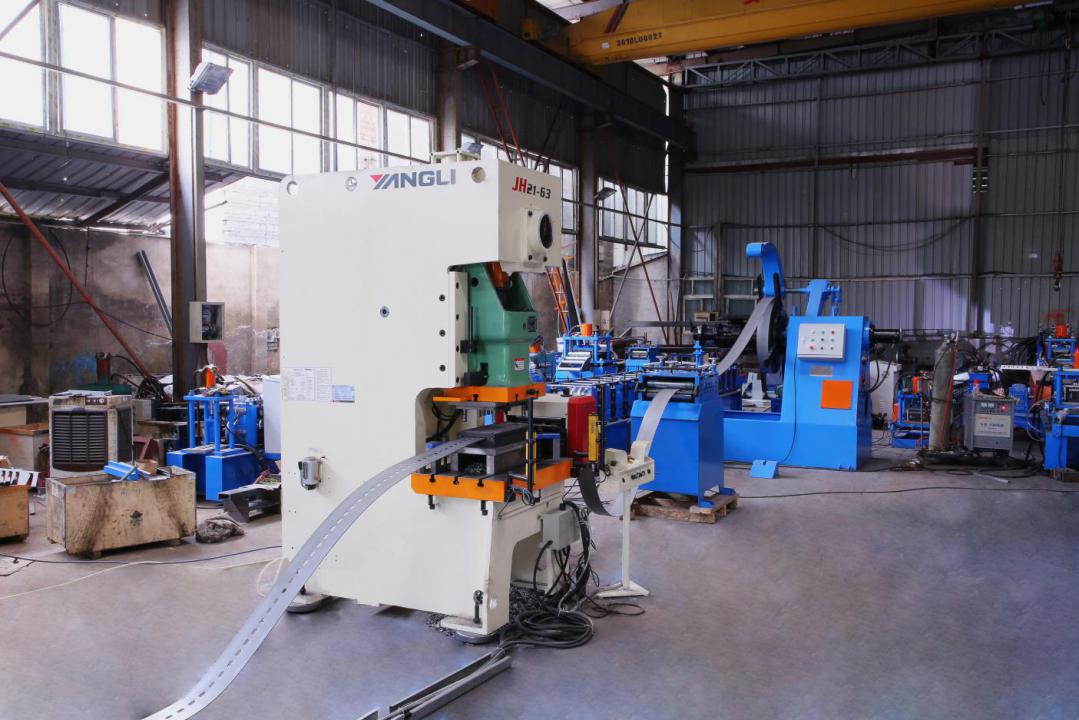

63 тонны высокой скорости удара перед формированием рулона, оборудование одним набором модели Punching. Punching Machine четыре стороны с защитной крышкой и одной стороной с открытой дверью

Покупатель будет поставлен воздуха.

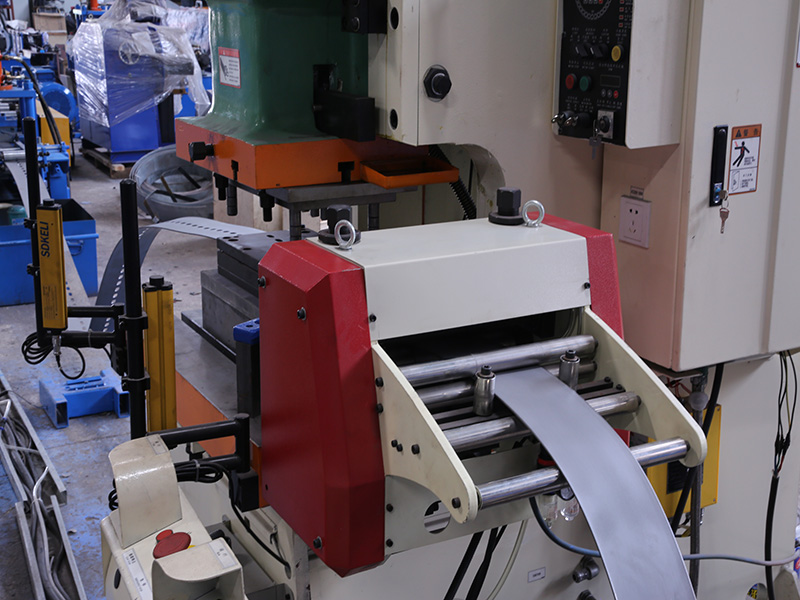

M Aterial, отправляя сервоприводом для большей точки, сервоприводный моторный мощность 3 кВт

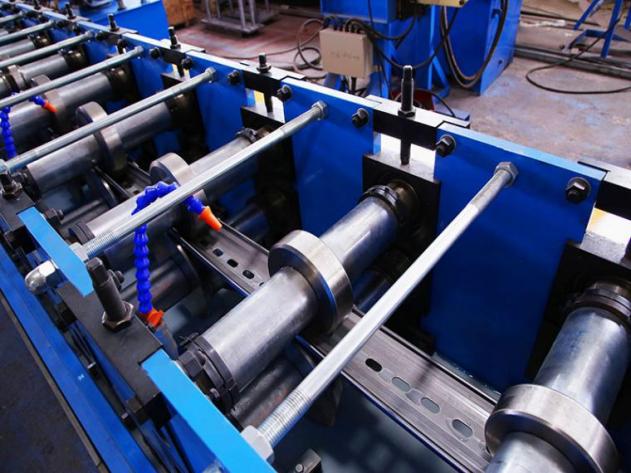

%1) Машина для формирования рулона

B -ody рама из стали типа H450 с помощью сварки

Толщина боковой стенки : Q235 T18 мм ; завязка

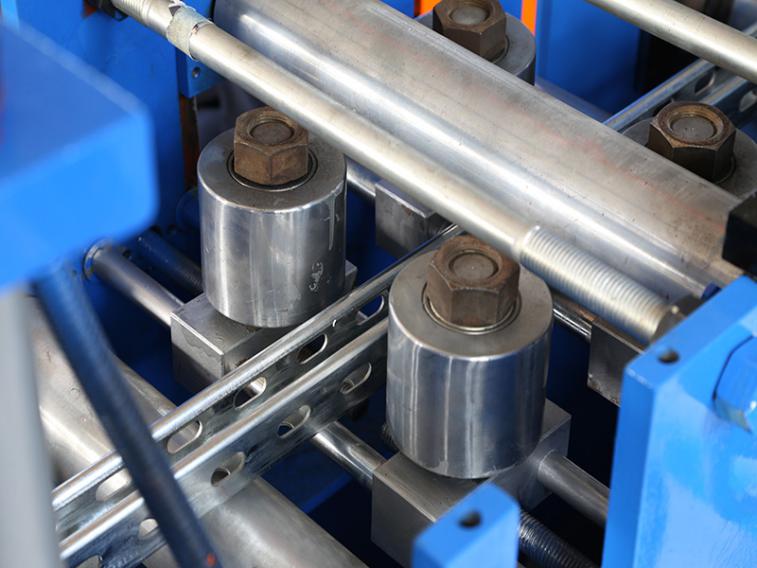

Ролики, изготовленные из стальной стали GCR15 (= en31 сталь), , изготовленная из ,твердой хромовой хромированной, покрытой ;толщиной 0,04 мм , поверхности с зеркальной обработкой ( для более длительного срока службы и противореящих ) ;валов, изготовленных из 45# стального ,гашения и тепловой обработки, твердого хромового покрытия. Диаметр = φ 75/85 мм , точная обработка

Gear & Chain Drive About 22-step для формирования

Главный двигатель = 15кВт , управление скоростью частоты

Скорость уменьшения r Мотор: k ряд

Цепочка: Ziqiang (China Top 1 Brand Donghua Group)

Все винтовые болты с классом 8.8 (дешевые фабрики используют низкий уровень 4.8) , чтобы обеспечить плотно и длительный срок службы машины в течение долгого времени.

Скорость продукта : 12-18 м / мин .

Гидравлическое предварительное переключение           с холодным устройством

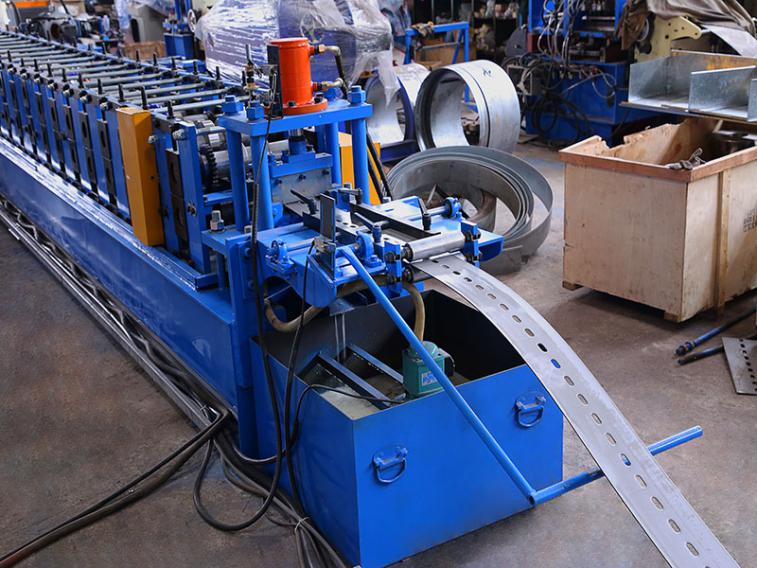

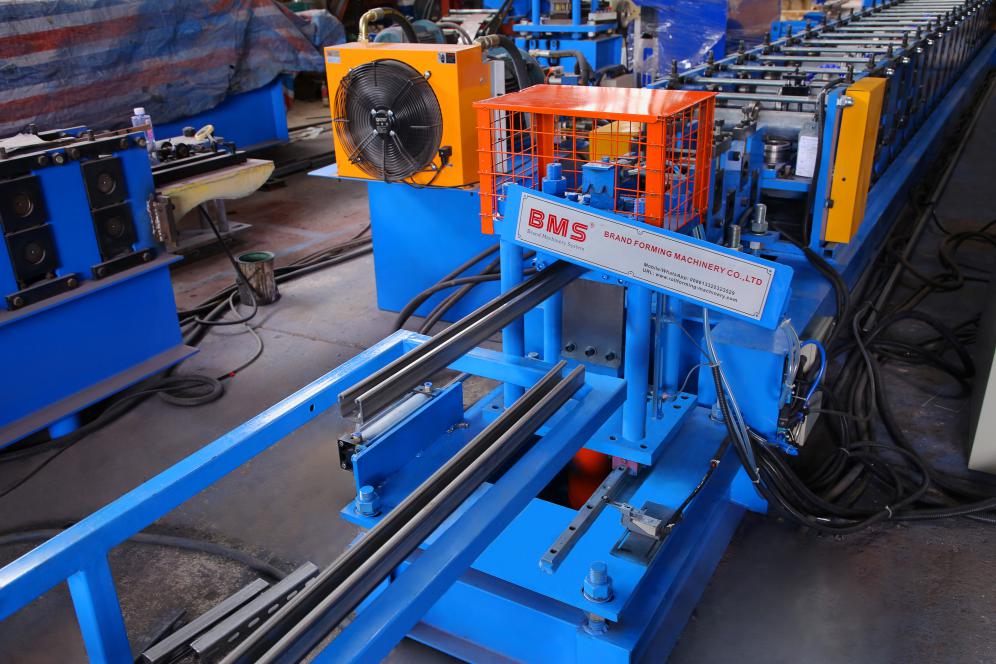

5) Гидравлический пост катт эр

Pre & Post для вырезания, остановитесь на режущих

Гидравлический двигатель: 5. 5кВт ; давление резания: 0-1 2МПа;

Материал режущего инструмента: CR12MOV ( = SKD11 с не менее миллиона раз резки срока службы ), термообработка до HRC58-62 градусов

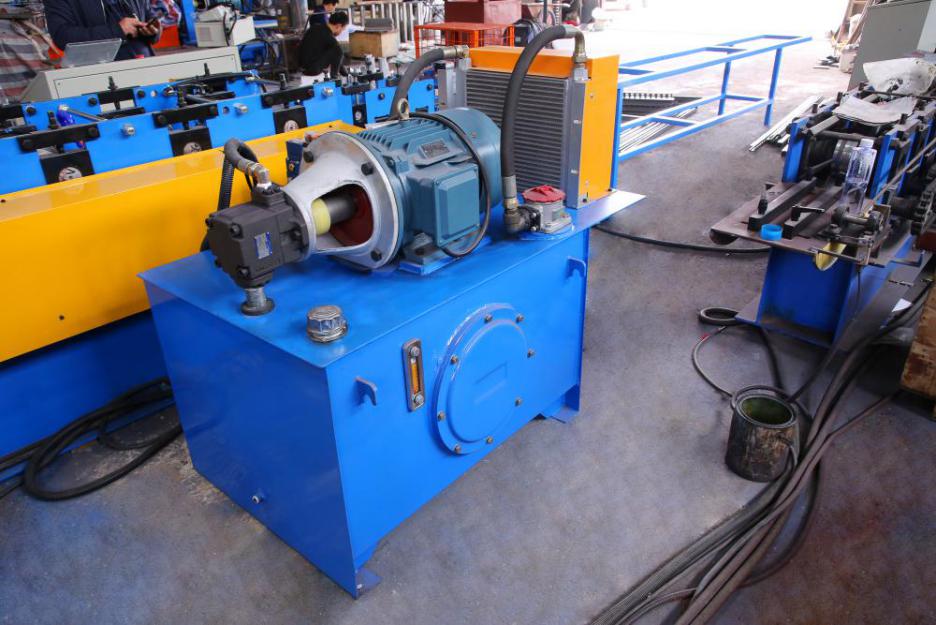

Сила резки обеспечивается независимой гидравлической станцией двигателя (посмотрите ниже)

Гидравлическая система с масляным фильтром для фильтрации масла, чтобы гарантировать, что циркулированное масло чистое и удлинение срока службы гидравлической системы (см. Picture UP )

6) Система управления ПЛК

Автоматически контролировать количество и длину резки

Введите производственные данные (производственная партия, ПК, длина и т. Д.) На сенсорном экране,

Он может закончить производство автоматически .

В сочетании с: PLC, инвертором, сенсорным экраном, кодером и т. Д.

PLC: Siemens (немецкий бренд)

Инвертор: Siemens (немецкий бренд)

7-дюймовый цвет сенсорного экрана: Siemens (немецкая марка)

Encoder: Omron (Japan Brand)

Переключатель снизу, укажите свет, источник питания, промежуточный реле, контактор переменного тока,

Тепловая реле: Siemens (немецкий бренд)

Воздушный выключатель: LG-LS (бренд Korea)

Допустимость вырезания ≤ ± 1 мм

Управляющее напряжение 24 В

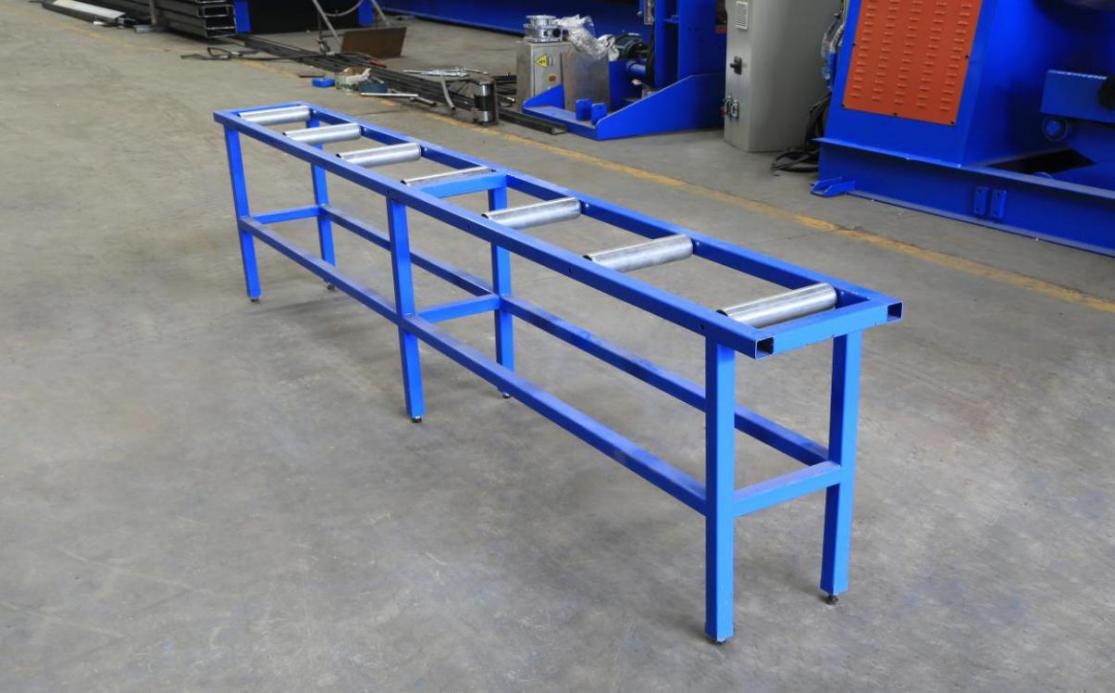

7) Exit Rack: Un-Power, два устройства S , с роликами на нем для легкого движения

%1) Show
