Профилегибочная машина для производства металлических дверных коробок со всеми пуансонами

Спецификация

РулонФормируя машину дляDоорсFсознание

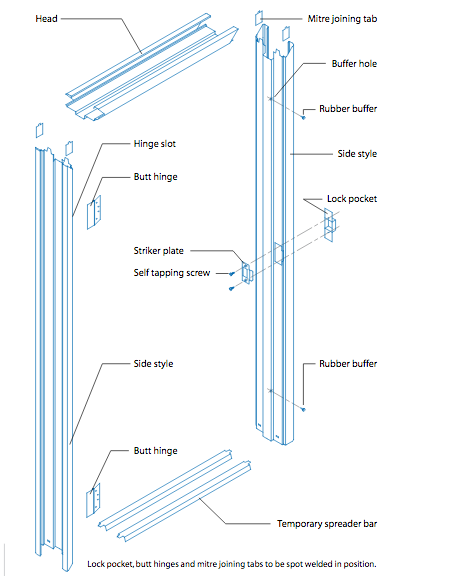

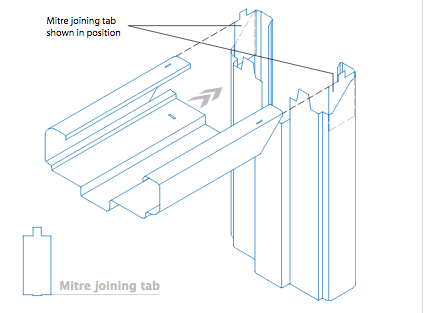

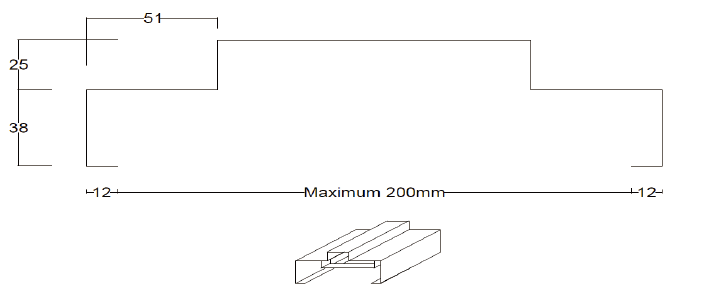

ⅠПополистный рисунок

Ⅱ. Материал:

Толщина материала: 1-1,2 мм

Применимый материал: CRC, оцинкованная сталь (с прочностью доходности 235-350 МПа)

ⅲ.Machine компоненты

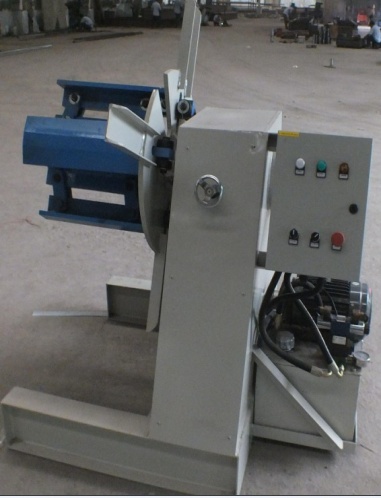

1) Гидравлический Разматыватель:один набор 5ton

2) холодная прокатка:

а) с подачей материала направляющего устройства

б) шесть цилиндров пробивки отверстия устройства:

вырубные формы: около 9sets

в) Главный профилирование мельница

с кормлением руководства, рама корпуса, изготовленная изHсталь типа с помощью сварки;

Мотор вождения, трансмиссия Звездочка,

около 20 шагов к форме

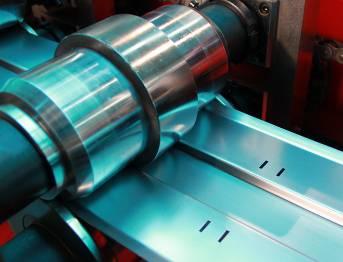

Ролики изготовлены из45 # сталь, Точность механической обработки, твердый хром с покрытием на поверхности;

Валы изготовлены из 45 #, Главный Валы Диаметр =ф75mm, Точность механической обработки

Скорость формовки approx.12m / мин (не вычисления штамповки и резки время)

д) корпус общей машины для доли

Главный мотор =11KW с серводвигателем

3) Гидравлическое режущее устройство:

Три цилиндра пост-резки, конец резки,

Гидравлический двигатель:18,5 кВт, Гидравлический диапазон давлений: 16Mpa

Режущий инструмент Материал: Cr12MOV, Термообработка

около шести пар режущих форм

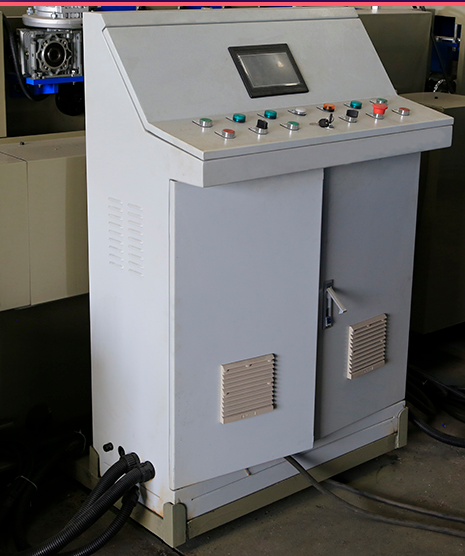

4) система управления PLC

Контроль количества, автоматически длины реза

В сочетании с: PLC, инвертор, сенсорный экран (на английском и китайском языке), кодировщик и т.д.

Вырезать по длине tolerance≤ ± 1 мм

Управление напряжением 24 В.

5) Выходная стойка:

Незапитанная, один блок, длина ая

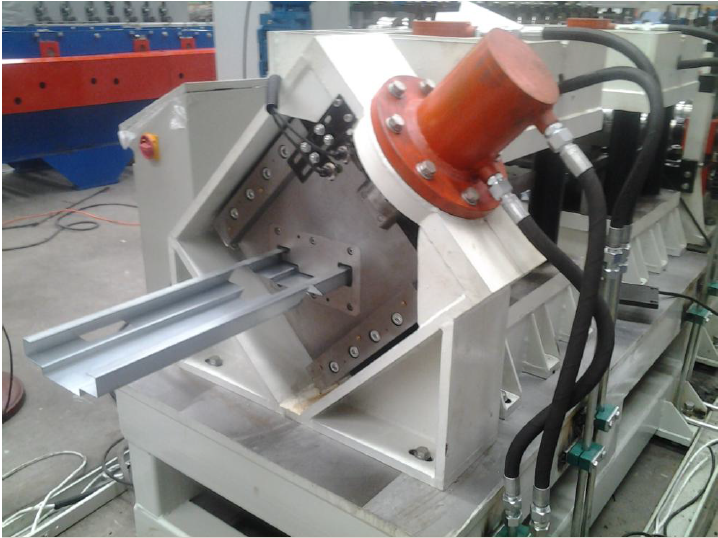

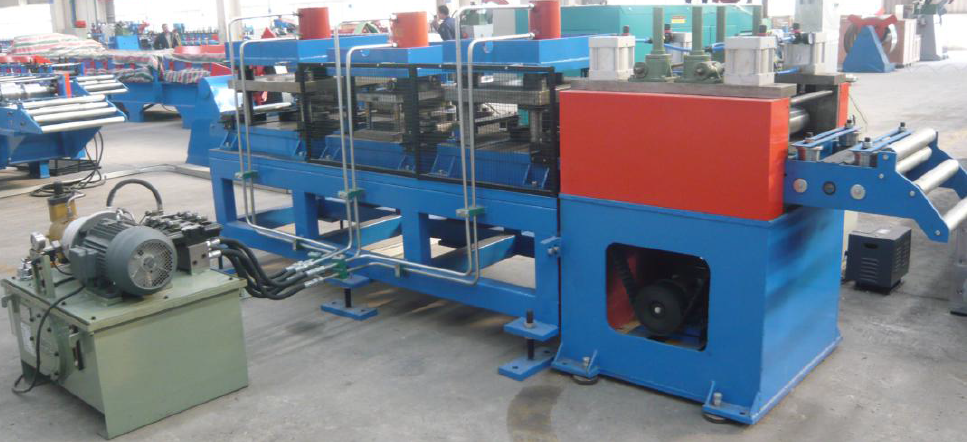

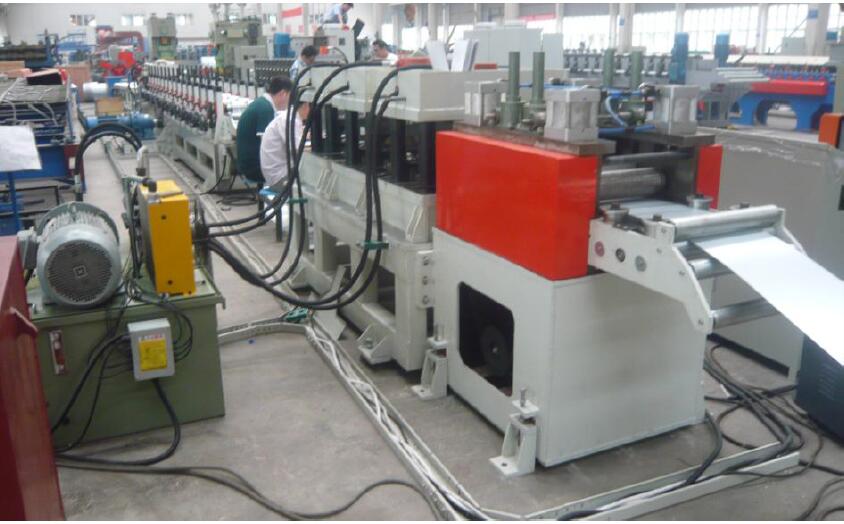

Ⅳ. Машина изображения (только для справки)

Выше технические характеристики и фотографии только для справки, точные один, может быть, немного отличаются, и нужно сослаться на машину.
