Краткие сведения

Профиль

Рабочий процесс

Разматыватель→ Устройство направляющей подачи  →   Профилегибочный стан→ Система ПЛК   →  Гидравлическое устройство последующей резки→

Выходная стойка

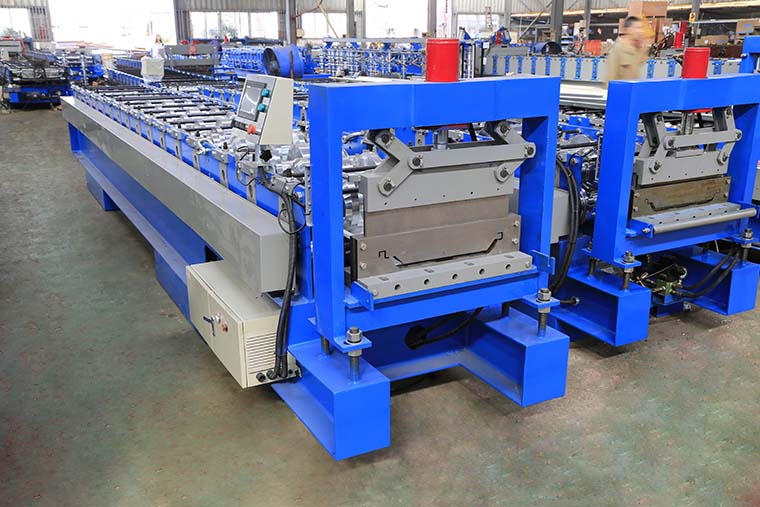

Отображение компонентов машины

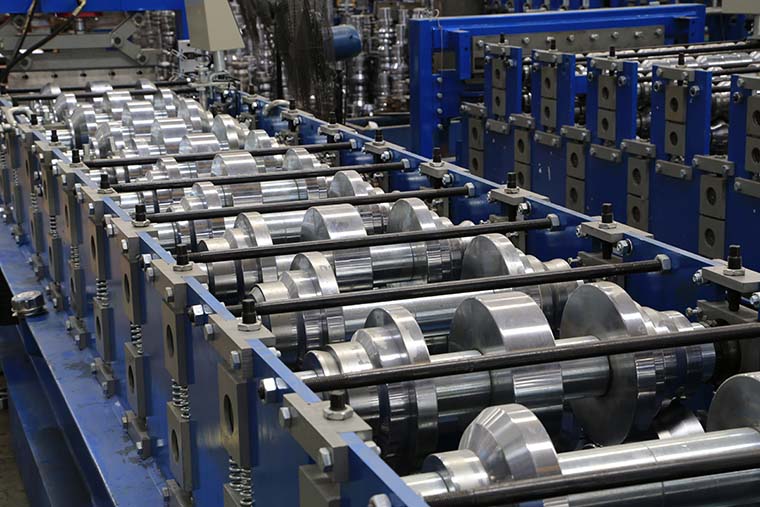

Профилегибочный стан

Каркас кузова изготовлен из  Н450  Тип стали путем сварки
Толщина боковой стенки:Q235 т18мм
Ролики изготовлены из  45#  прецизионная обработка, твердое хромированное покрытие;толщиной 0,5 мм, поверхность с зеркальной обработкой (для увеличения срока службы и защиты от ржавчины);

Диаметр валов=ф75мм, Прецизионная обработка
Привод шестерни/звездочки,О программе  20 шагов  Формировать
Главный двигатель=7,5 кВт, Контроль частоты и скорости

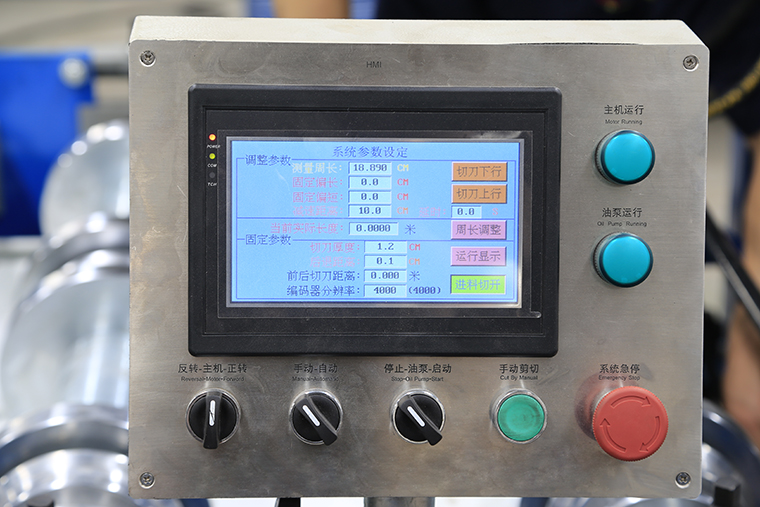

Сенсорный экран

1) Использование  ПЛК  контроль  технология, переменная  частота  скорость  регулирование  технологии, чтобы  осознать  автоматический  производство  из  тот  весь  машина.

2) Система  provides  a  дружелюбно  человек-машина  интерфейс, может  набор  тот  партия,  длина  из  тот  рабочая деталь,  количество и т. д.

3) действовать  режим: вход  экран  + кнопка  .

4) Кодер  считать  ,с  подсчет  цифры  и  подсчет  длина  функция.

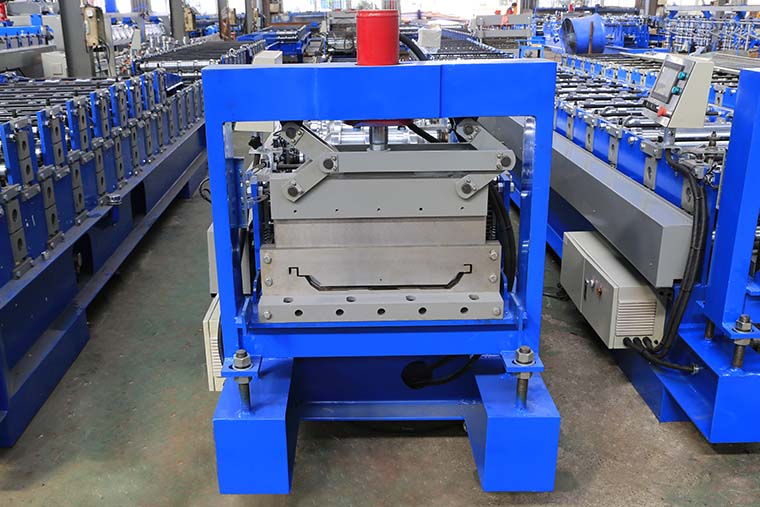

Почтовый резак

Последующая резка, остановка резки, без резки заготовки

гидравлический двигатель:5,5 Вт, Диапазон гидравлического давления: 0-16 МПа

Материал режущего инструмента: литейная сталь. Д2(=Кр12Мов), Термическая обработка до степени HRC58-62

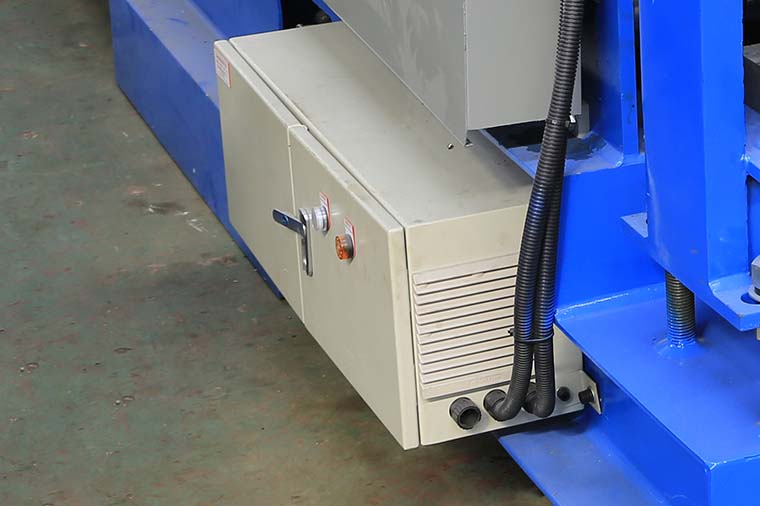

Система управления ПЛК

В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.

ПЛК: Schneider Electric (французская марка)/Siemens (немецкая марка)

Инвертор: Schneider Electric (французская марка)/Siemens (немецкая марка)

Сенсорный экран: Schneider Electric (французская марка)/Siemens (немецкая марка)

Кодировщик: KOYO или OMRON (японский бренд)

Допуск на обрезку по длине≤±2 мм. Управляющее напряжение 24 В.

Продукция машинного производства
