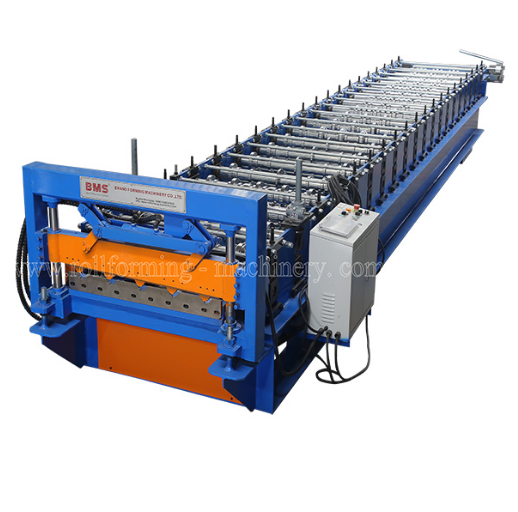

Профилегибочная машина для производства кровельных панелей с эффективной шириной 1000 мм с гидравлическим разматывателем 7 ТОНН

Спецификацияof

Кровельные панели Профилегибочная машина

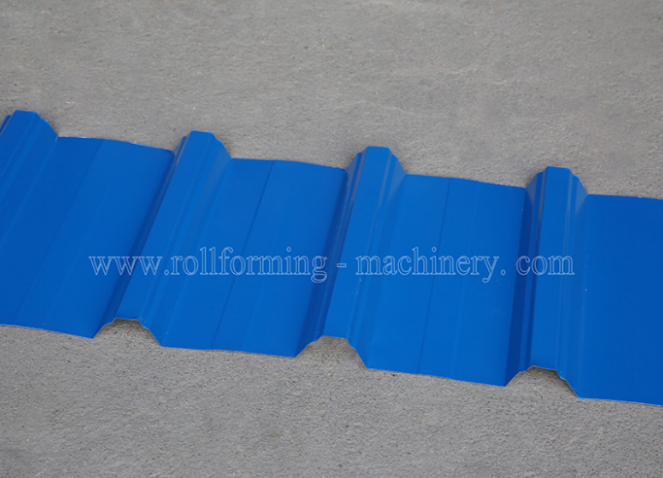

Профиль Drawing

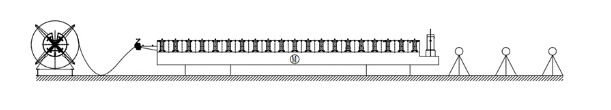

Диаграмма потока

Decoiler → РуководствоПредварительно вырезатьТер →Руководство кормление→Формирование броскаСистема → гидравлический почтовый резак → Выход стойки

Материал

Толщина материала:0,4-0,6MM Эффективная ширина:1000мм

Применимый материал: Prepainted оцинкованная сталь (PPGI), PPGL, ACGLс прочностью доходности750mpa

Эффективная толерантность ширины: ± 5 мм Толерантность между волнами: ± 1 мм

Толерантность высоты волны: ± 1 мм допускной достойки ≤ ± 1 мм

Компоненты машины

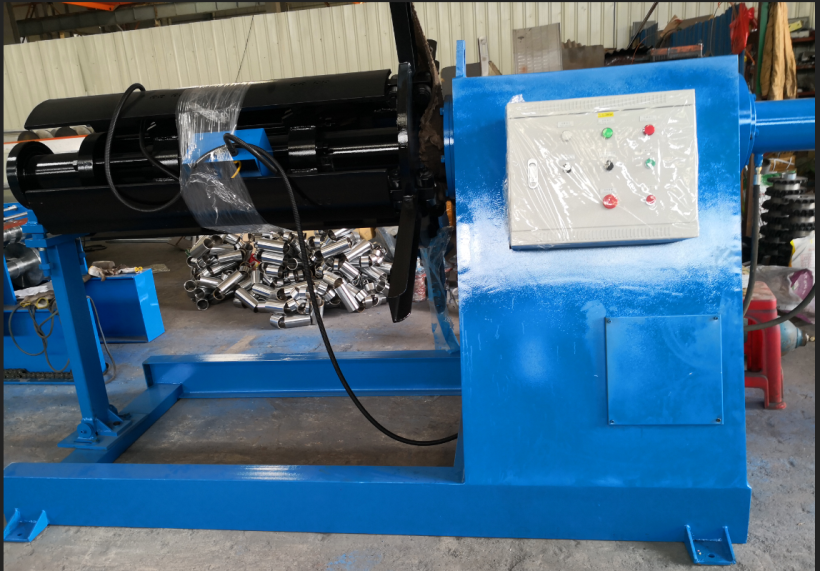

1)7Т гидравлическийДекольтер: один комплект

2)Холодная прокатная мельница:

★ Руководство устройства подачи

★ ручной предварительный резак

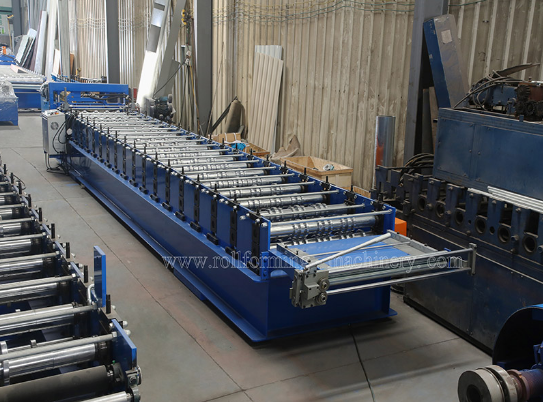

★ Система формирования рулона

Система формирования крена состоит из Рамка машины, детали передачи и формирующая роликовая группа и т. Д.

1)рамка для тела изH450.Тип стальной сваркой, толщиной боковой доски:18 мм

2) Ролик принимает 45 #, после ковки, точностьОбрабатывание с ЧПУ,НагреватьлечениеОтказ Часть ролика оснащена подшипниками.

3) роликовая ось принимает 45 # сталь послеОтказ от закалки и отпуск, Покрытый толщиной 0,04 мм (для более длительной жизни и анти-ржавчины)，

4) Нижняя роликовая группа вращается цепной и двигателем, части верхних и нижних роликов приводится в движение механизмом.

5) Регулировка верхнего и нижнего роликового зазора в ручном винте, чтобы адаптироваться к пластине различной толщиной

6) Цепочка:Ziqiang (Китай Топ 1 бренд Donghua Group)

7)Диаметр вала:Φ80 / 95 мм, прецизионная обработана

8) Все винтовые болты с8,8 класса (дешевые фабрики используют низкий уровень 4,8)Чтобы обеспечить фиксировать структуру машины плотно и длительный срок службы во время машины.

9) вождение двигателя, передача шестерни,20 шагиФормировать

10) Сервомер7,5 кВтСкорость регулировки скорости частоты формируя ок.20-25 м / мин

★ гидравлическая пострезательная система

1)Гидравлический мотор:4kwГидравлический диапазон давления:0-16 МПа,Время резания: 2

2)Вырезать после броска формирования, останавливайтесь, чтобы вырезать, без газеты; Режущий инструмент Материал принимаетПлесень стальной CR12MOV (=SKD11. стали, по крайней мере, один миллион раз резки жизни)

3) Мощность резания обеспечивается главной гидравлической станцией двигателя.

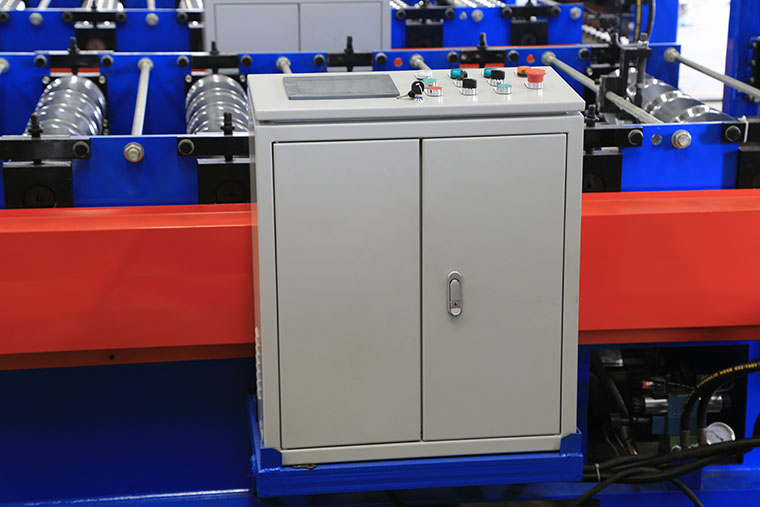

★ система управления PLC

1) Использование технологии управления PLC, технология регулирования скорости переменной частоты, для реализации автоматического производства всей машины.

2) Система обеспечивает дружественный интерфейс Man-Machine, может установить партию, длину работы, количества и т. Д.

3) Работать режим:Кнопка с сенсорным экраном + кнопка.

4) Количество кодировщика с подсчетом номеров и функции подсчета длины.

★ Выход стойки

Три единицы,Не работает, для легкого движения.

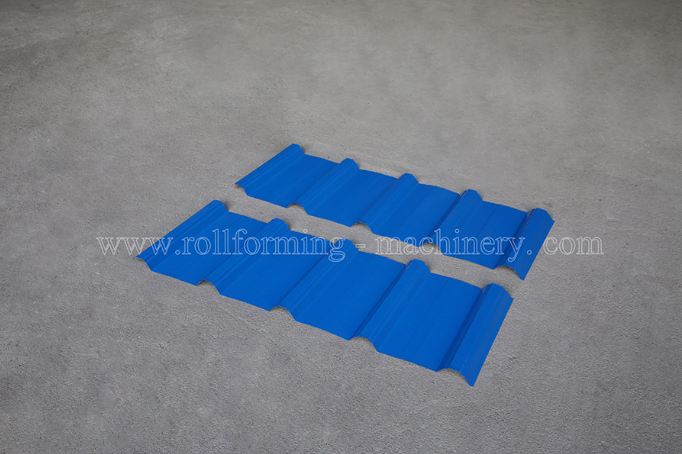

★Продуктовое шоу
