Профилегибочная машина для производства металлических архитектурных жалюзи

Эта машина произвела жалюзи для вентиляции и предотвращения попадания дождевой воды в здание.
штат:
Количество:
  • YX457-100

  • BMS

  • 8455221000

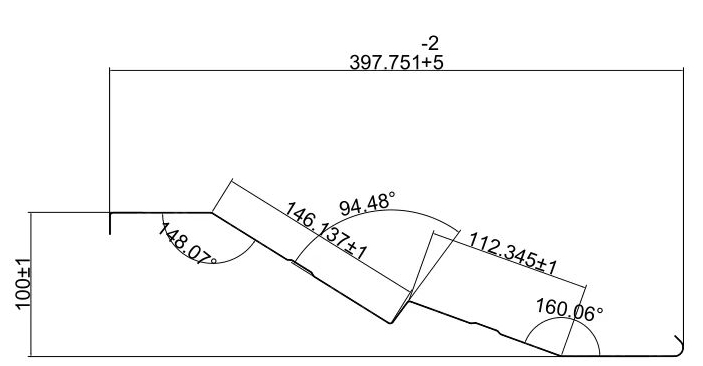

Профиль


рисунок

Описание продукта


Материал

Применимый материал

ППГИ

Толщина материала

0,3-0,6 мм

С пределом текучести

550 МПа
Катушка

Ширина подачи

650 мм

Диапазон идентификаторов катушек

508 мм±30 мм

Емкость

Макс. 5 тонн.

Машина

Базовая рама

Сталь типа Н400 методом сварки.
Толщина боковой стенки Q235 т18мм

Материал ролика

Сталь 45 #, с твердым хромовым покрытием

Роликовая станция

14 шагов к формированию

Диаметр вала

ф65 мм, высокочастотная обработка

Резак


Твердость Термическая обработка до степени HRC58-62.

Допуск на резку

≤±1 мм
 Власть Путь вождения Шестерня/звездочка передачи
Главный двигатель 7,5 кВт, контроль частоты и скорости
Мотор насоса для фрезы 3,0 кВт

Система управления ПЛК


Инвертор Schneider Electric/DELTA (тайваньский бренд)

Сенсорный экран

WEINVIEW (Тайваньский бренд)

Кодер

KOYO (японский бренд) или OMRON (японский бренд)

Управляющее напряжение

24В


Функции


1. Эта машина производит жалюзи для вентиляции и предотвращения попадания дождевой воды в здание.


2. Дополнительное устройство для нанесения пленочного покрытия для защиты поверхности профилей и размещения рекламы на пленке.


3. Твердохромированная оснастка может формовать материал высокого напряжения 550 МПа для длительного срока службы.


4. Горячие продажи в Таиланде.

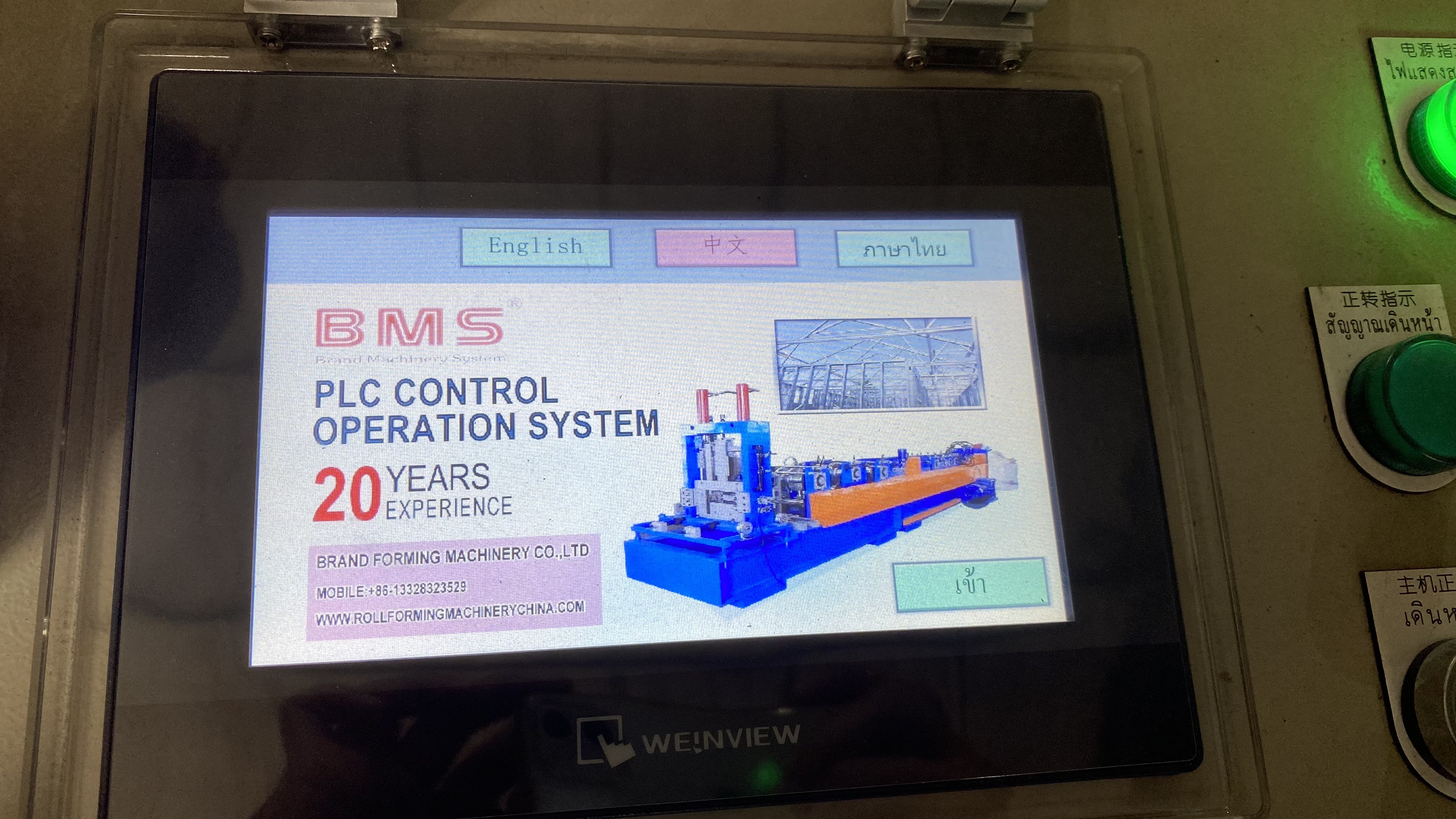

5. Интерфейс управления ПЛК на китайском, английском и тайском языках.


Интерфейс управления ПЛК на китайском, английском и тайском языках

Рабочий процесс

Гидравлический разматыватель 5T→Ручное устройство предварительного резака→Направляющее устройство подачи→Система профилирования рулонов→Гидравлическое устройство для обрезки столбиков→Выходная стойка


056T6YSR%8K1K)ФЗВИ



Технический спецификациянс


1)  Гидравлический разматыватель: один комплект

Усадка и остановка внутреннего отверстия стальной катушки гидравлического управления

Максимальная ширина подачи: 650 мм

Диапазон идентификаторов катушек:470±30 мм,Наружный диаметр:1500 мм

Двигатель масляного насоса:3,0 кВт

Емкость:Макс.5 тонн

Добавьте мощность автоматической подачи и устройство самоостановки

Разматыватель

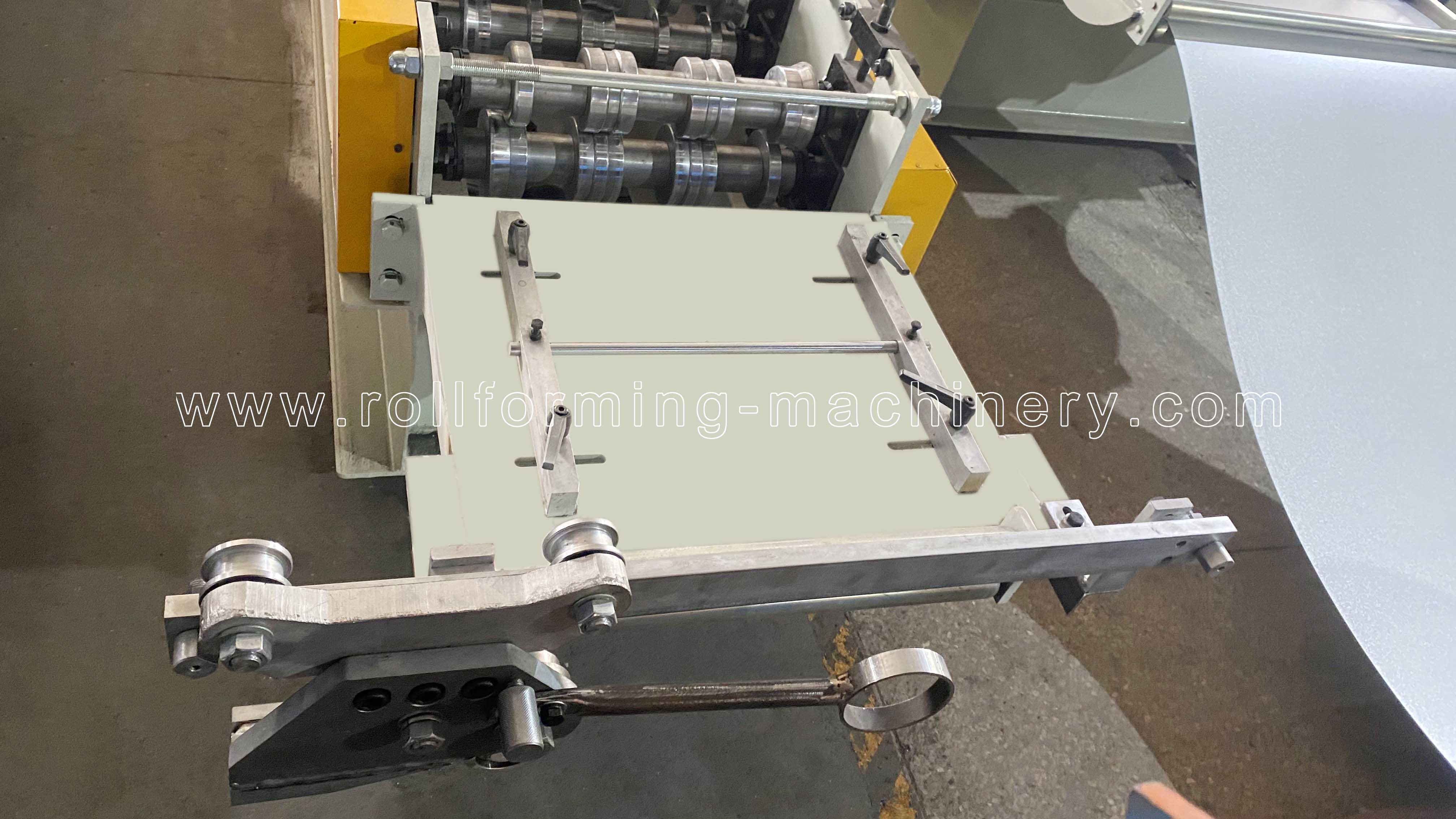

2)    Предварительный резак

Благодаря направляющей для подачи материала избегайте отходов материала


Предварительный резак


3) Основная машина


Ролики изготовлены из высококачественного сталь 45#, Токарные станки с ЧПУ, Термическая обработка.

с черной обработкой или с покрытием из твердого хрома в качестве опции.

Каркас кузова изготовлен из 400# Ч набрать сталь сваркой

Реальная скорость формования: 12-15 м/мин.

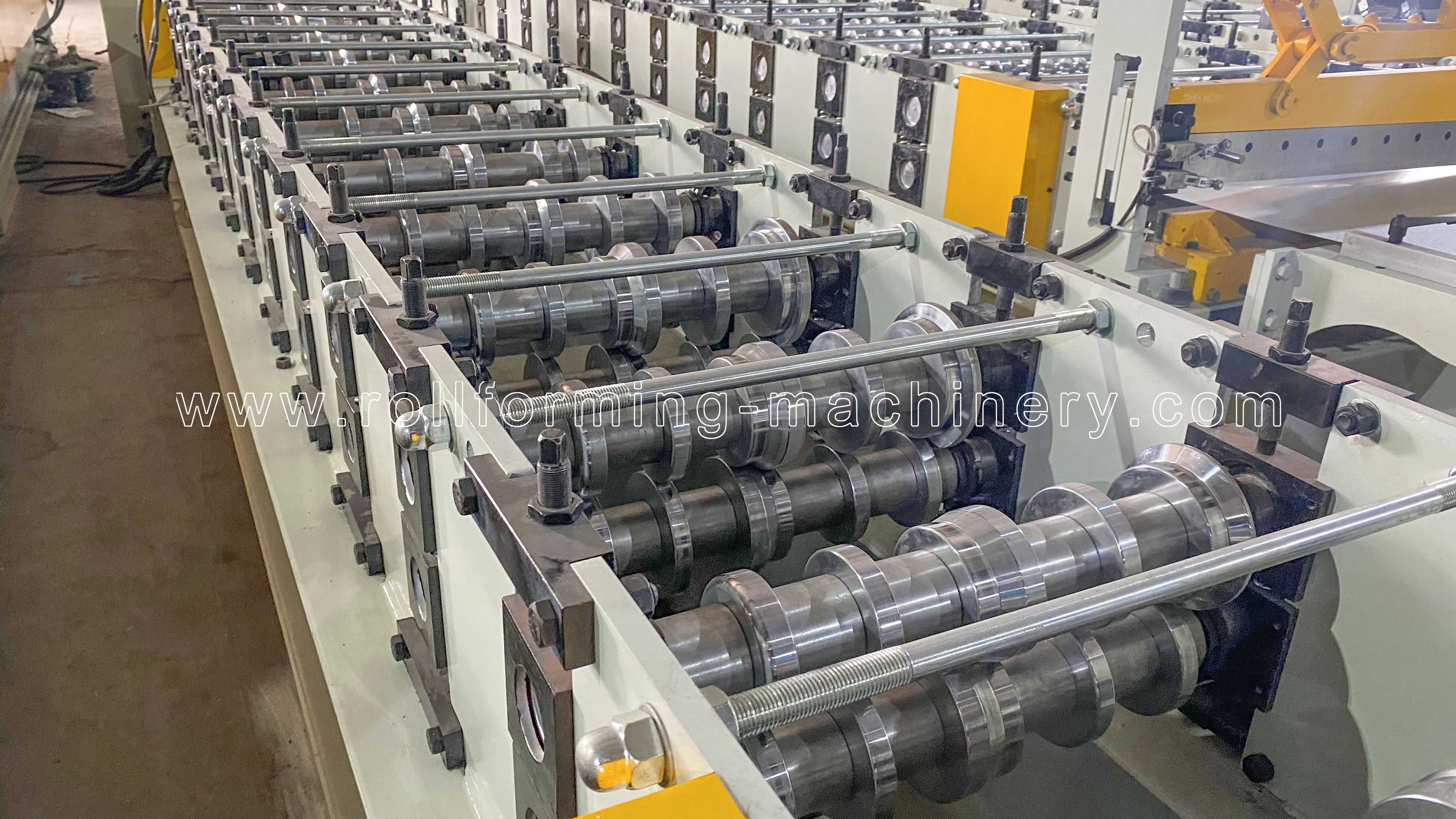

Профилегибочный стан

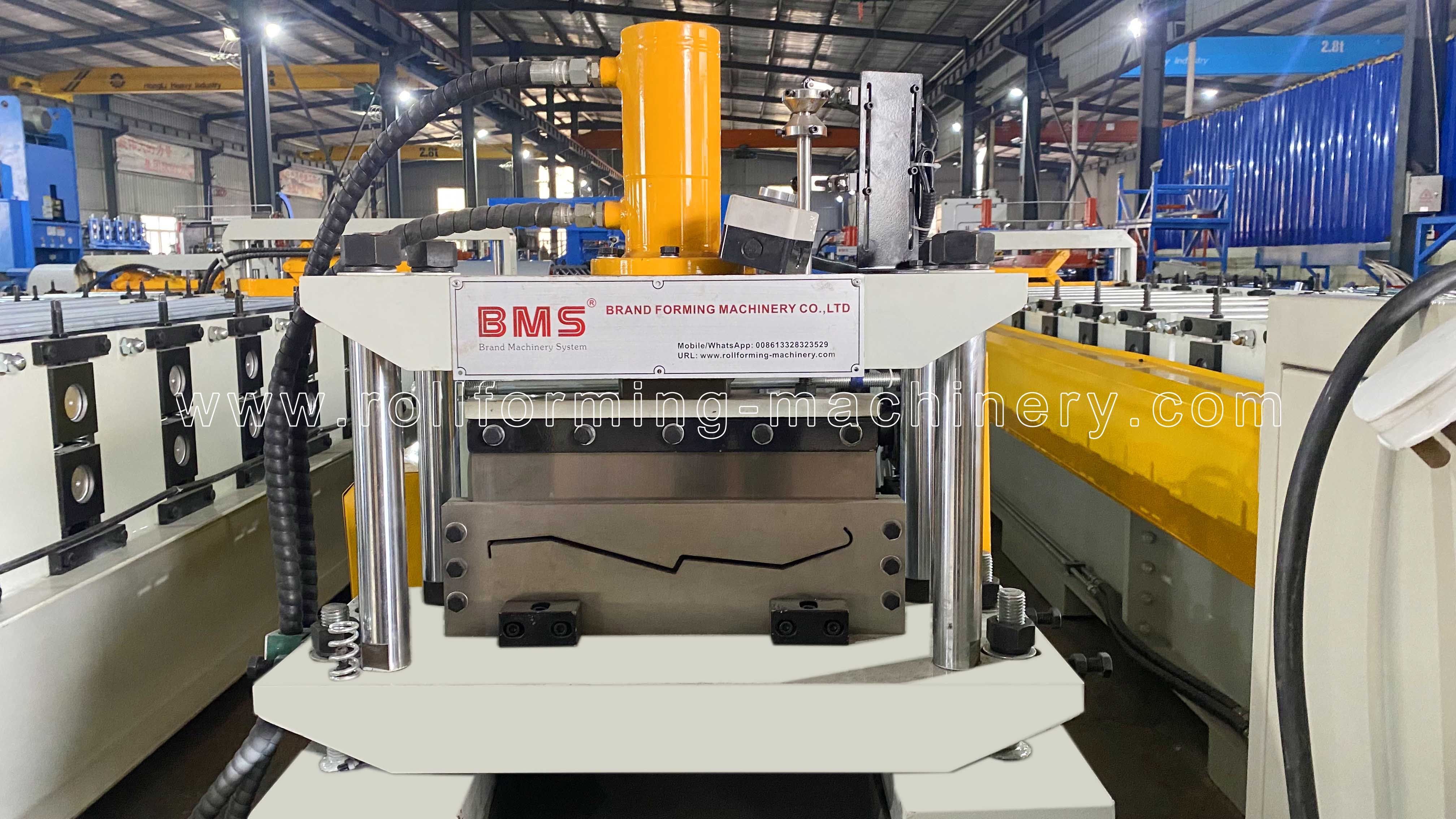

4) Гидравлический  Почтовый резак


Сообщение для резки, остановка для резки, конструкция режущего лезвия из двух частей
Гидравлический двигатель:3,0 кВт;Давление резания:0-16 МПа
Материал режущего инструмента:Cr12MoV(= сталь SKD11),Термическая обработка HRC58-62

С сокращением жизни по меньшей мере в миллион раз
Мощность резки обеспечивается главной гидравлической станцией двигателя.


Резак для постов

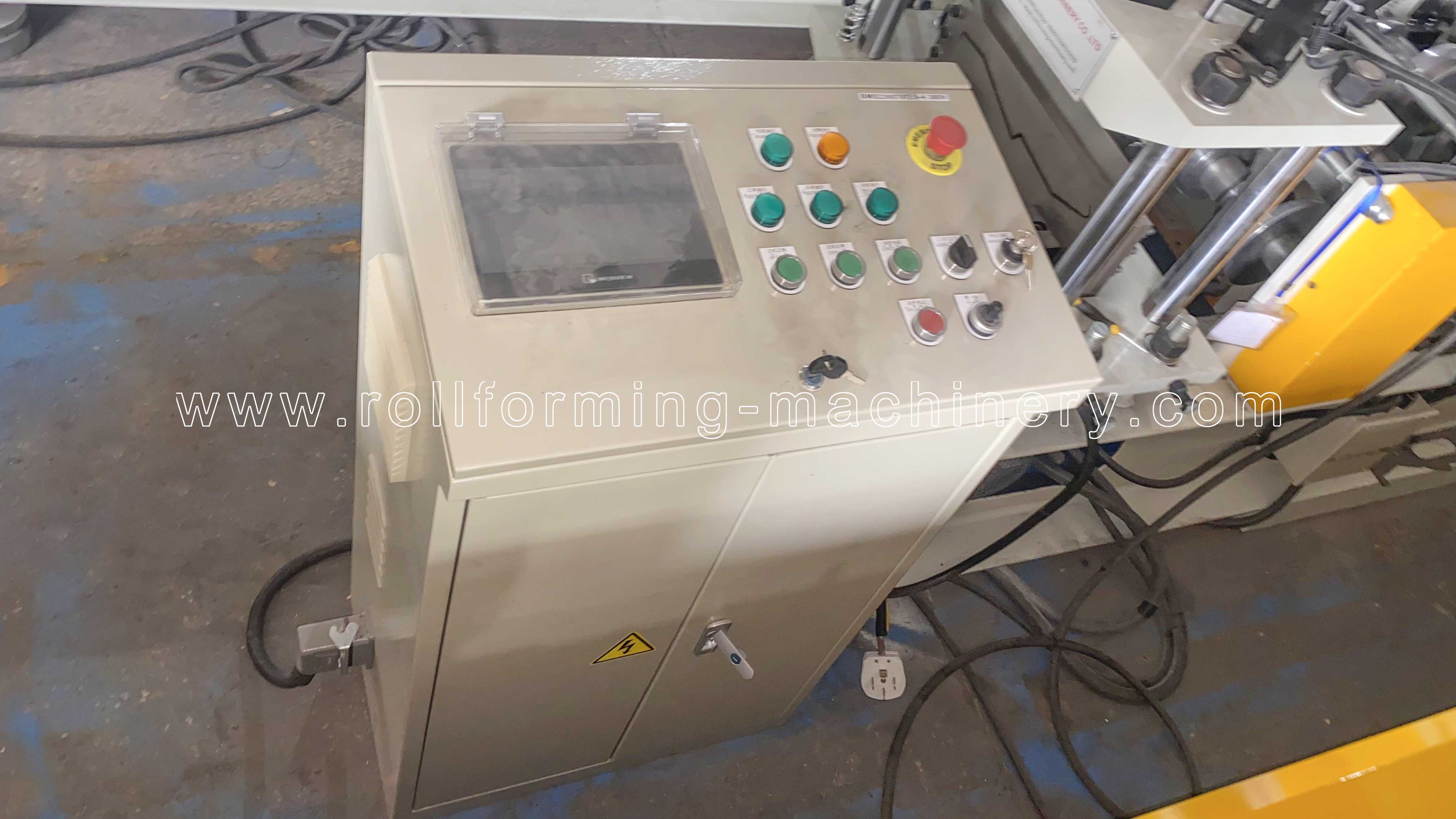

5)  Система управления ПЛК


Автоматически контролируйте количество и длину резки.

Введите производственные данные (производственная партия, шт., длина и т. д.) на сенсорный экран.
Он может завершить производство автоматически.
В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.


Шкаф управления ПЛК


6)   Выходная стойка:Три единицы



20200316171137_19269


7) Демонстрация продукта

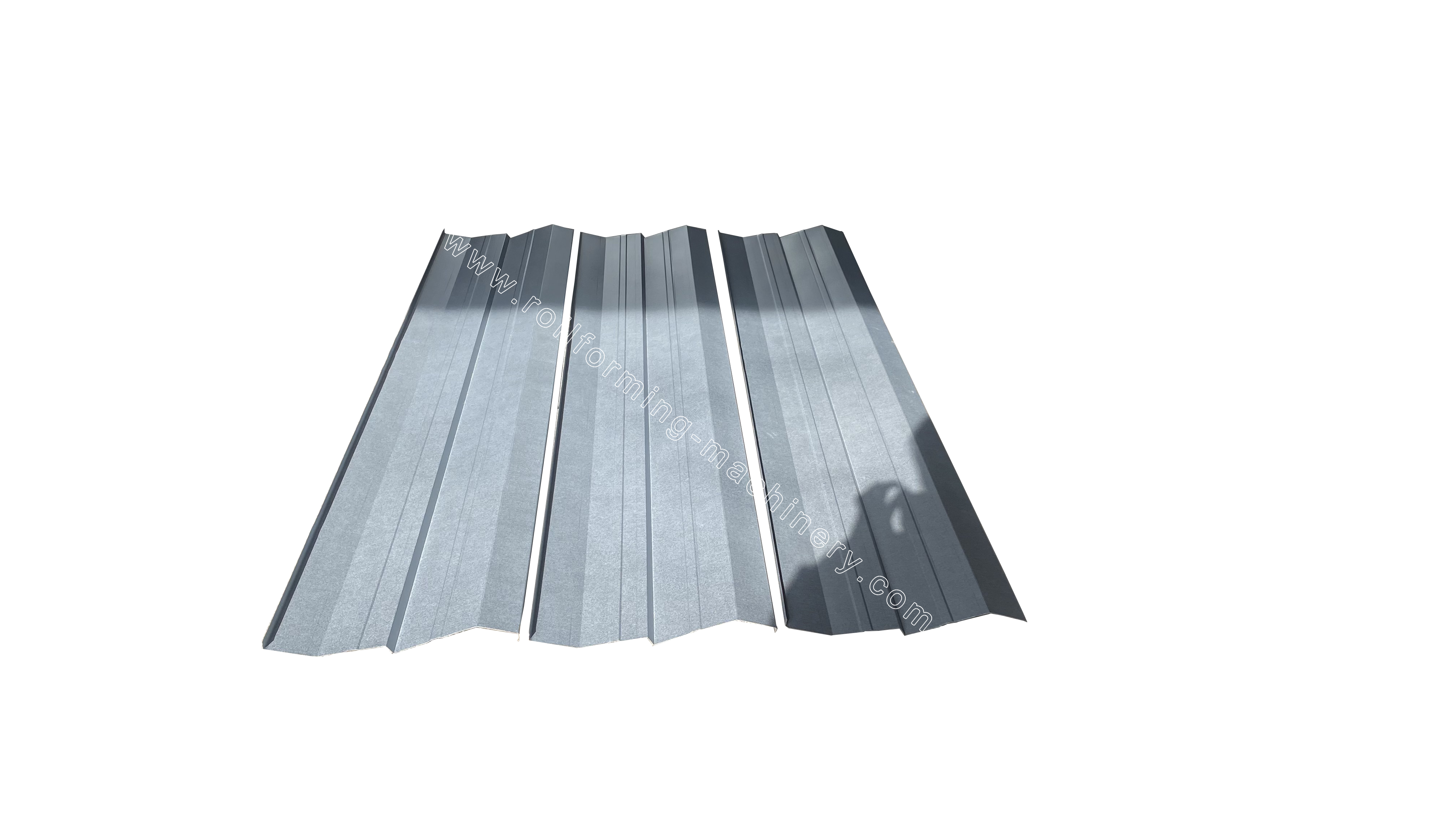

Жалюзи готовой продукции

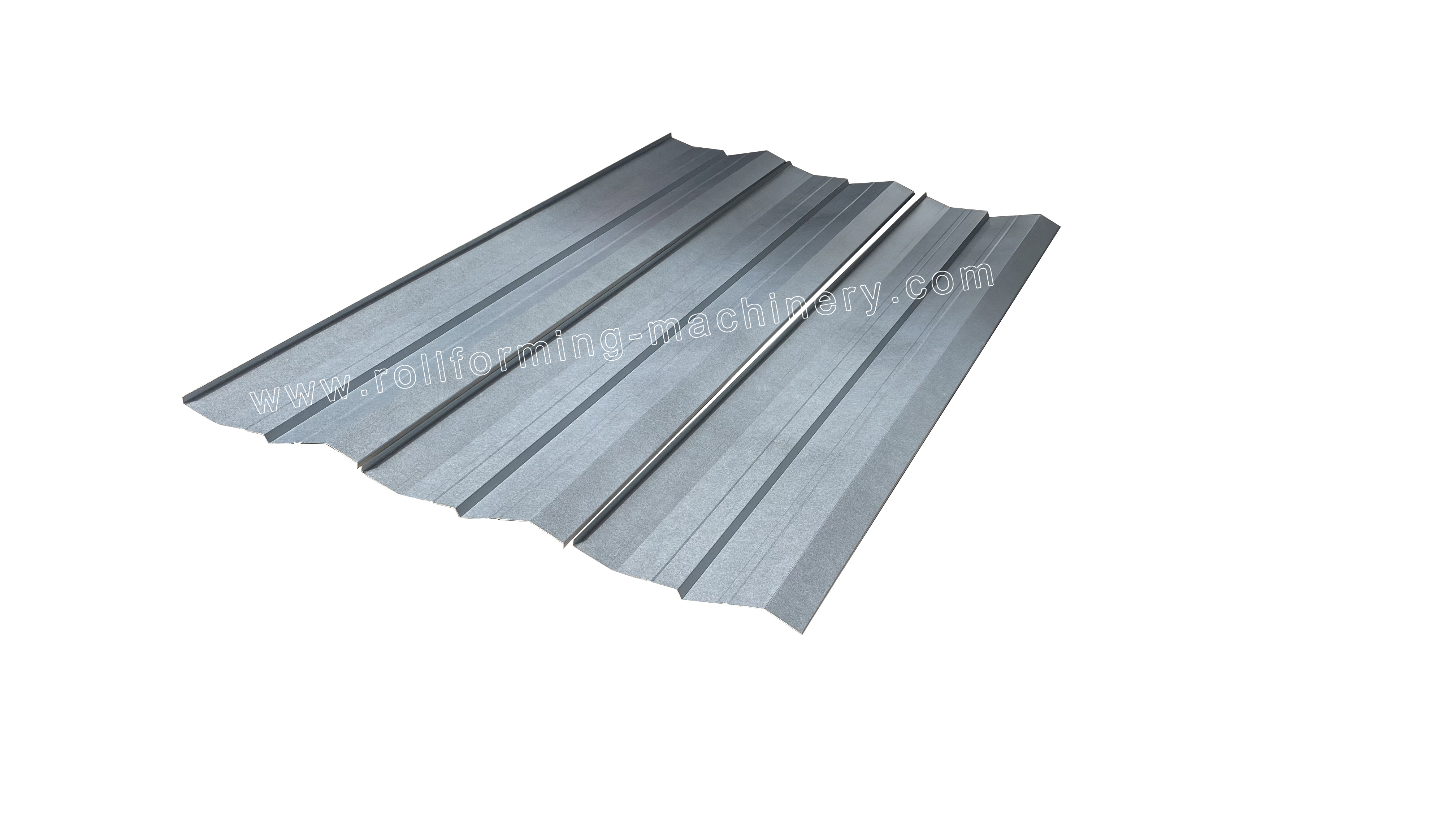

Жалюзи готового изделия перекрываются

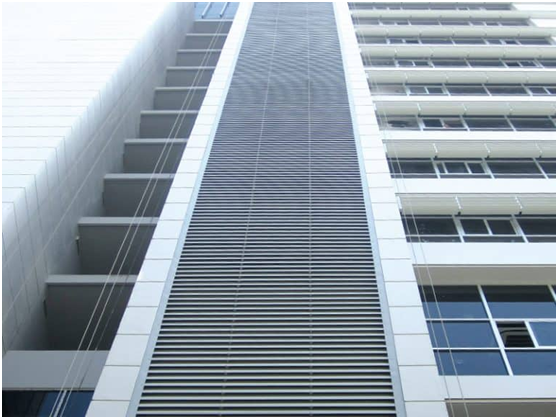

Случай применения

Пример применения профилегибочной машины для производства архитектурных жалюзи


Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964




Послепродажное обслуживание


1.  гарантия есть 24 месяцы  после получения машины клиентом.
   В течение 24 месяцев мы бесплатно доставим клиенту запасные части.
2. Мы предлагаем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем отправить наших технических специалистов для установки и обучения работников на заводах клиентов с помощью  дополнительная стоимость.
