Краткие сведения

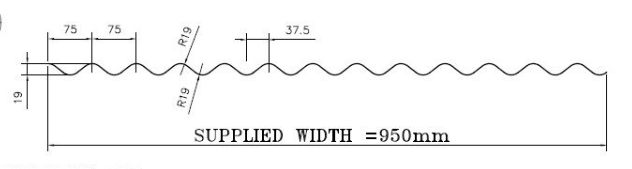

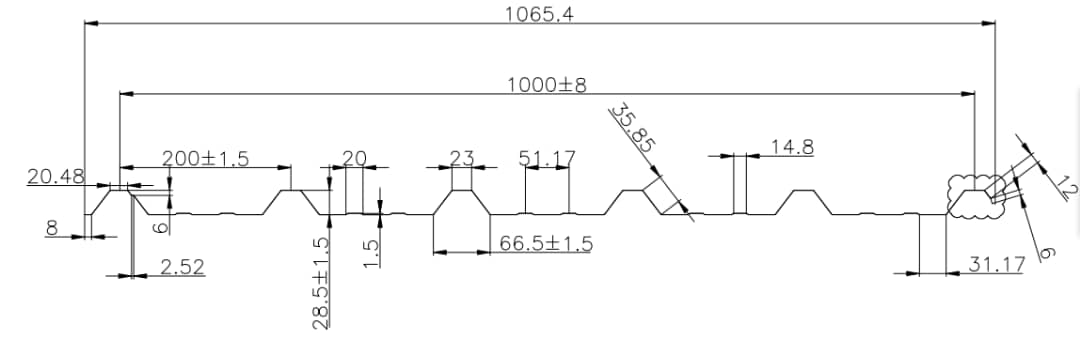

Профиль

Рабочий процесс

Направляющее устройство для кормления  → Ручной предварительный резак → Профилегибочный стан главного валка→ Гидравлический последующий резак    →  Система ПЛК   →  Гидравлическая станция  →Выходная стойка

Отображение компонентов машины

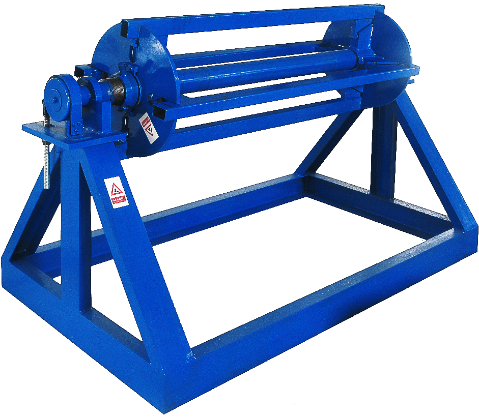

 1）Руководство  Разматыватель: 2 комплекта

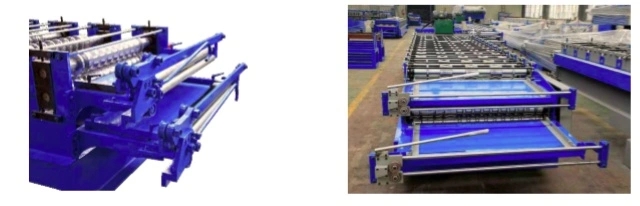

2) Стан холодной прокатки:

С направляющей для подачи материала, корпус из Н450 набрать сталь сваркой;

С ручным устройством предварительной резки для удобства эксплуатации и экономии материала:

Толщина серванта: 22 мм

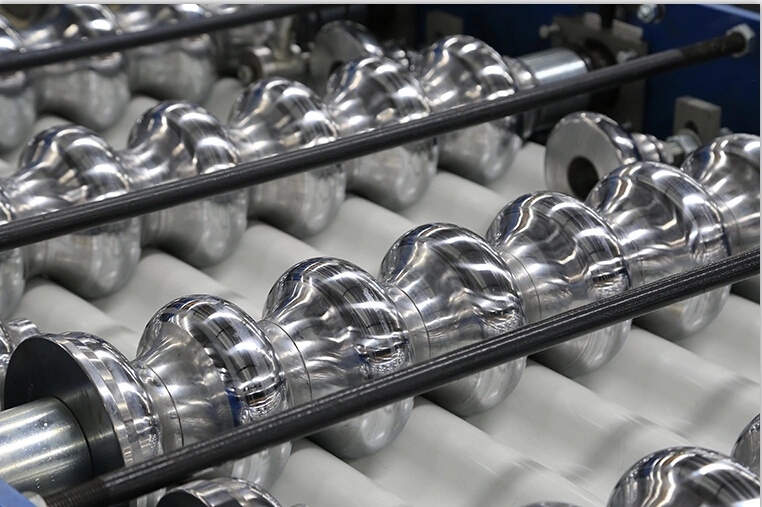

Ролики изготовлены из сталь 45#, токарные станки с ЧПУ, термообработка, твердый хром с покрытием толщиной 0,04 мм, поверхность с зеркальной обработкой

Диаметр валов=ф90мм/ ф75мм, прецизионная обработка;

3) Гидравлическое устройство для пострежущей резки:

Последующая резка, остановка резки, два режущих лезвия, без заглушки

Гидравлический двигатель: 4 кВт, диапазон гидравлического давления: 0-8 МПа.

Материал режущего инструмента: Cr12MoV(= SKD11 с сроком службы не менее одного миллиона раз), термообработка до степени HRC58-62.

Мощность резки обеспечивается гидростанцией главного двигателя.

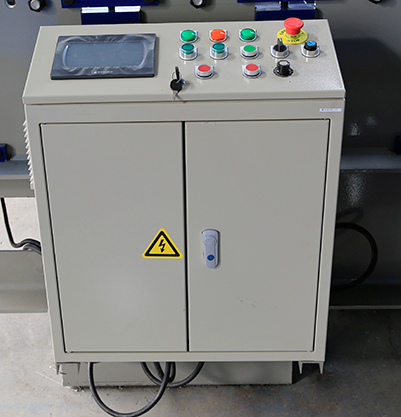

4) Система управления ПЛК

Автоматический контроль количества и длины резки

В сочетании с:  ПЛК, инвертор, сенсорный экран, кодировщик и т. д.

Допуск на обрезку по длине≤±1 мм

Управляющее напряжение 24 В

5) Выходная стойка:

Без привода, 2 шт., с роликами для удобства перемещения.
