Профилегибочная машина для производства рулонных панелей для профиля YX18-145-870

Поделиться с:

Профилегибочная машина для производства рулонных панелей для профиля YX18-145-870

для профиля YX18-145-870

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
YX18-145-870
Марка продукта:
BMS
Код Продукта:
8455221000

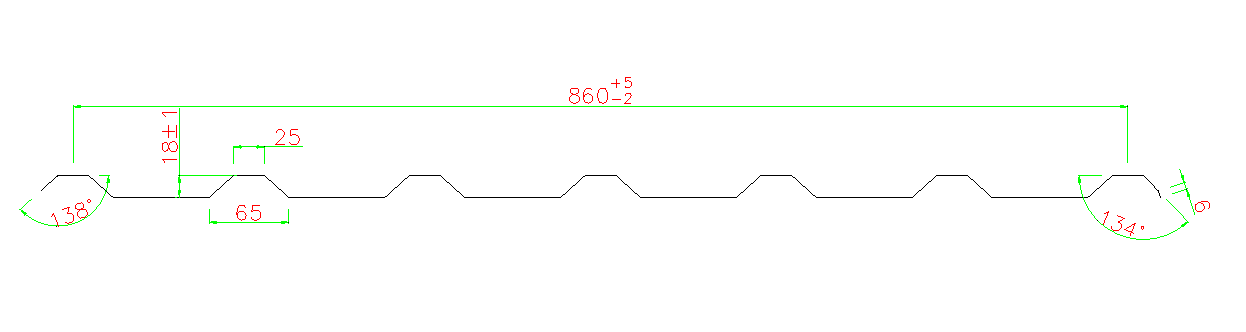

Профиль

рисунок

Описание продукта

Материал	Применимый материал	ППГИ
	Толщина материала	0,3-0,6 мм
	С пределом текучести	Q235-355МПа
Катушка	Ширина подачи	1000 мм
	Диапазон идентификаторов катушек	508 мм±30 мм
	Емкость	Макс. 5 тонн.
Машина	Базовая рама	Сталь типа Н400 методом сварки.
	Толщина боковой стенки	Q235 т18мм
	Материал ролика	45# прецизионная обработка, твердое хромированное покрытие
	Роликовая станция	18 шагов к формированию
	Диаметр вала	ф75 мм, высокочастотная обработка
Резак	Твердость	Термическая обработка до степени HRC58-62.
Резак	Допуск на резку	≤±1 мм
Власть	Путь вождения	Шестерня/звездочка передачи
	Главный двигатель	7,5 кВт, контроль частоты и скорости
	Мотор насоса для фрезы	3кВт
Система управления ПЛК	Инвертор	Schneider Electric/DELTA (тайваньский бренд)
	Сенсорный экран	WEINVIEW (Тайваньский бренд)
	Кодер	KOYO (японский бренд) или OMRON (японский бренд)
	Управляющее напряжение	24В

Функции

1. Оснащен ручными передними плоскими ножницами, что позволяет клиентам удобно менять материал с расширенной функцией экономии материала (без отходов).

2. Ролик закален после чистовой обработки (HRC48-50) сталью ASTM AISI 1045 и твердым хромом. с покрытием для более срок службы более 10 лет.

3. Дополнительные автоматические функциитакер, повысить эффективность работы, сэкономить затраты на рабочую силу, и хельp вы улучшаете конкурентное преимущество.

Рабочий процесс

Гидравлический разматыватель 5T→Подающее устройство→Ручной предварительный резак→Система профилирования рулонов→Гидравлическое устройство для резки столбов→Выходная стойка

056T6YSR%8K1K)ФЗВИ

Технический спецификациянс

1) 5Т Гидравлический разматыватель: один комплект

Усадка и остановка внутреннего отверстия стальной катушки гидравлического управления

Максимальная ширина подачи: 600 мм

Диапазон идентификаторов катушек:508±30 мм,Наружный диаметр:1500 мм

Двигатель масляного насоса:2,2 кВт

Емкость:Макс.5 тонн

Гидравлический разматыватель 5T

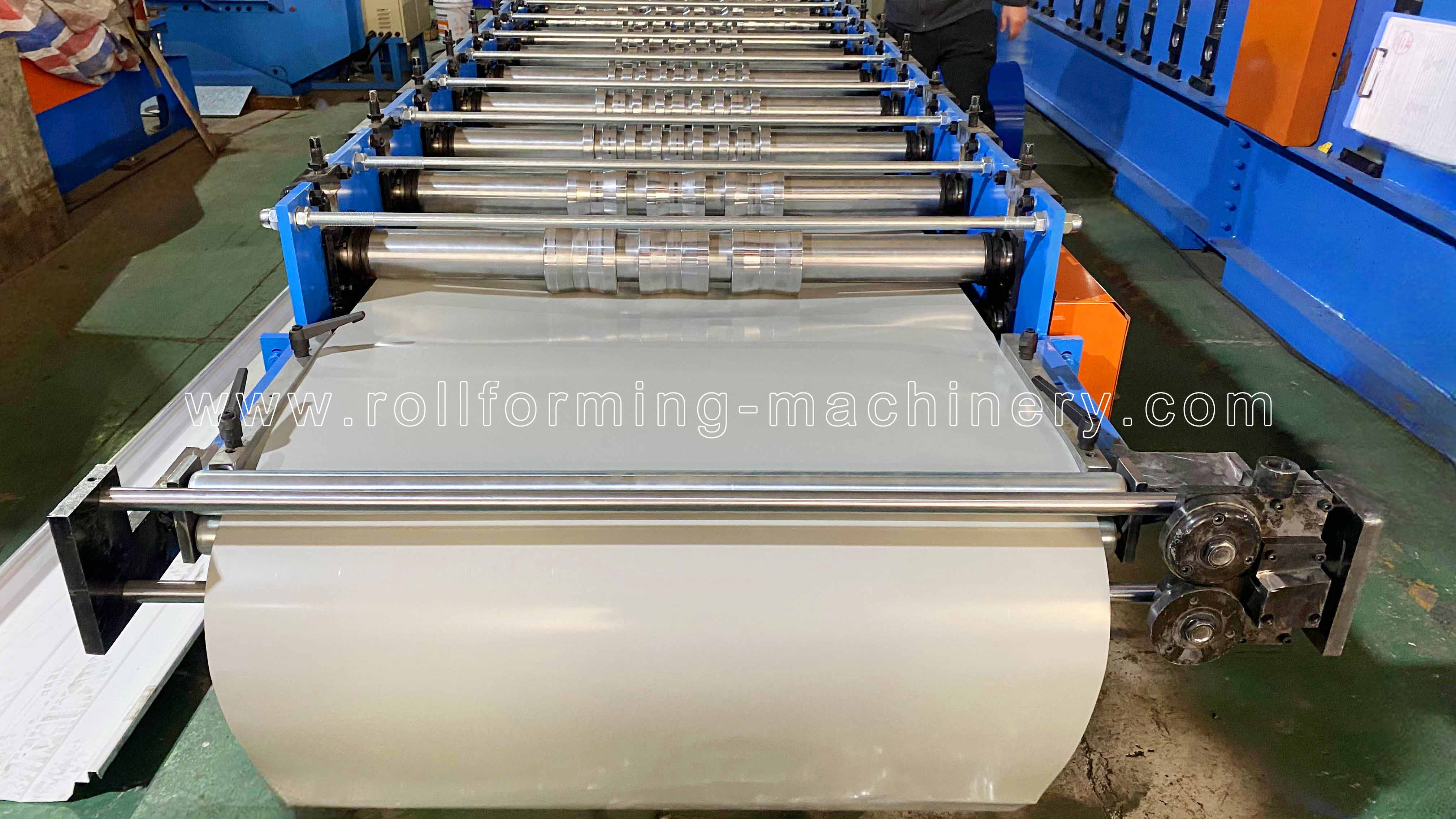

2) Устройство направляющей подачи

Направляющее устройство для кормления

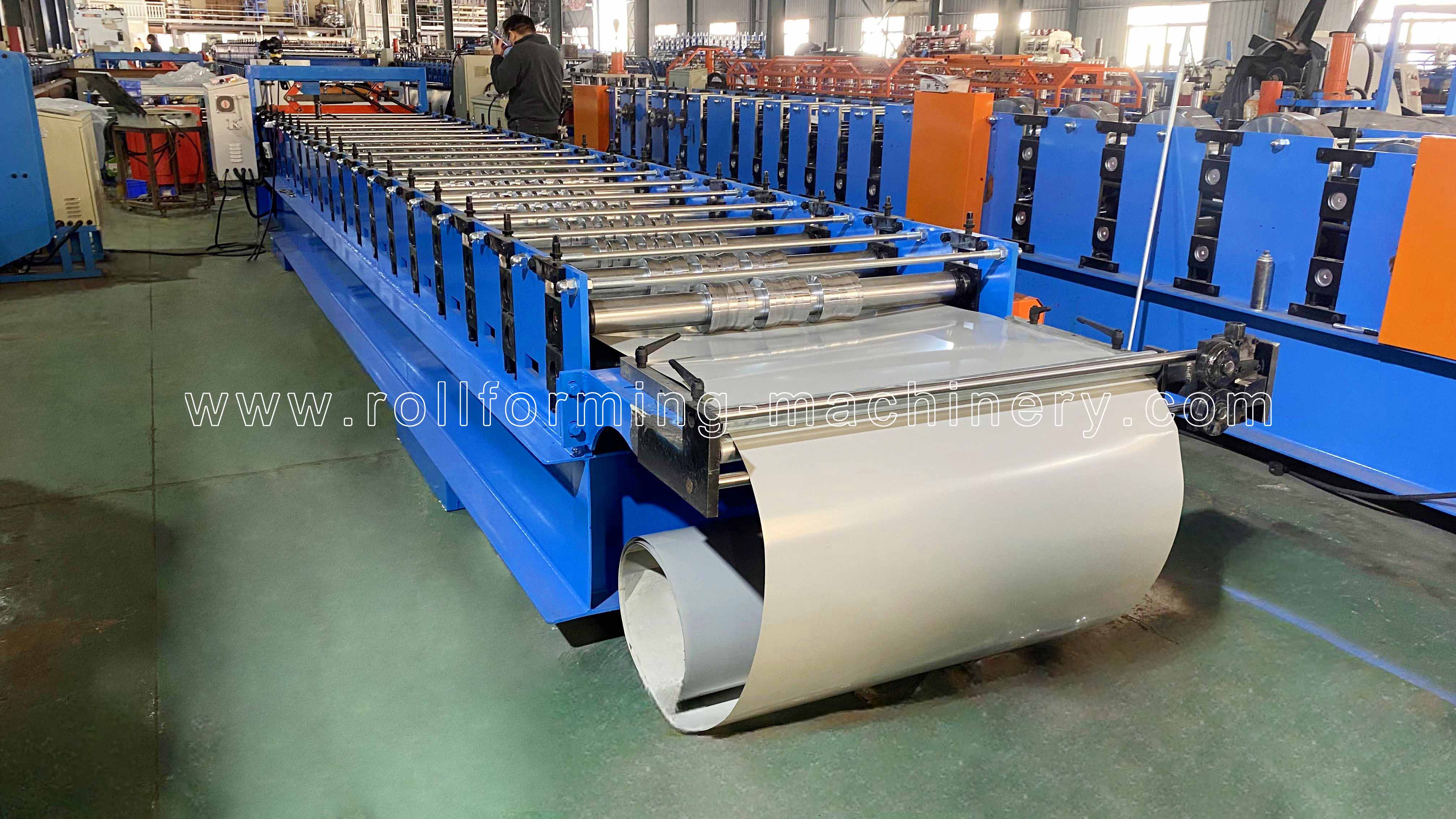

3) Ручное устройство предварительной резки

Положение направляющей можно отрегулировать для подходящей подачи материала.

Ручной предварительный резак

4) Главный Мболит

Ролики изготовлены из 45# прецизионная обработка, твердое хромированное покрытие; толщиной 0,5 мм, поверхность с зеркальной обработкой (для увеличения срока службы и защиты от ржавчины);

Каркас кузова изготовлен из 400# Ч набрать сталь сваркой

Скорость формования: около 20 м/мин.

Основная машина

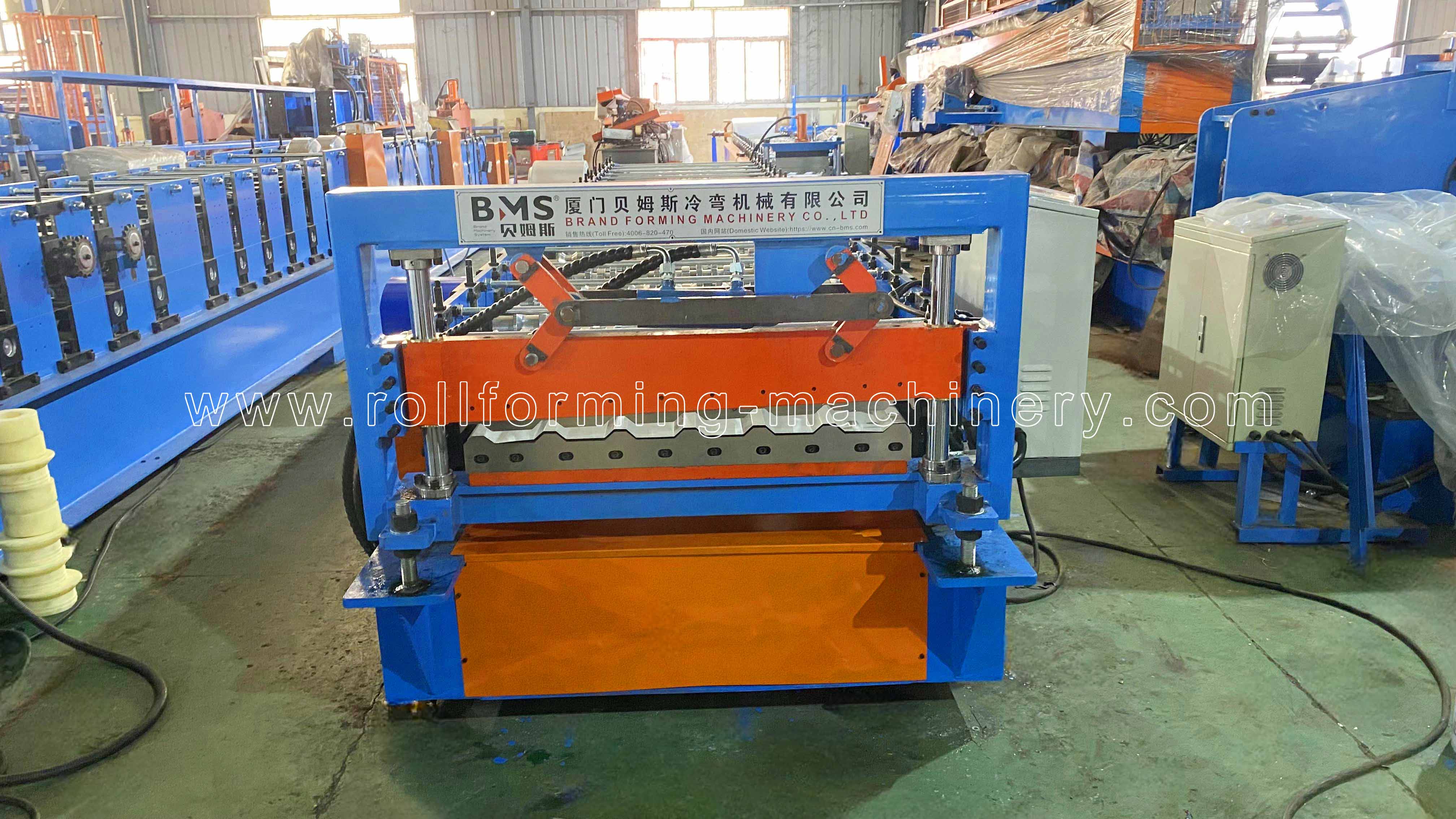

5) Гидравлический Почтовый резак

Не прекращая резать,Две штуки тип конструкции режущего лезвия, без заглушки

Гидравлический двигатель:3кВт;Давление резания:0-16 МПа
Материал режущего инструмента:Cr12MoV(= сталь SKD11),Термическая обработка HRC58-62

С сокращением жизни по меньшей мере в миллион раз
Мощность резки обеспечивается главной гидравлической станцией двигателя.

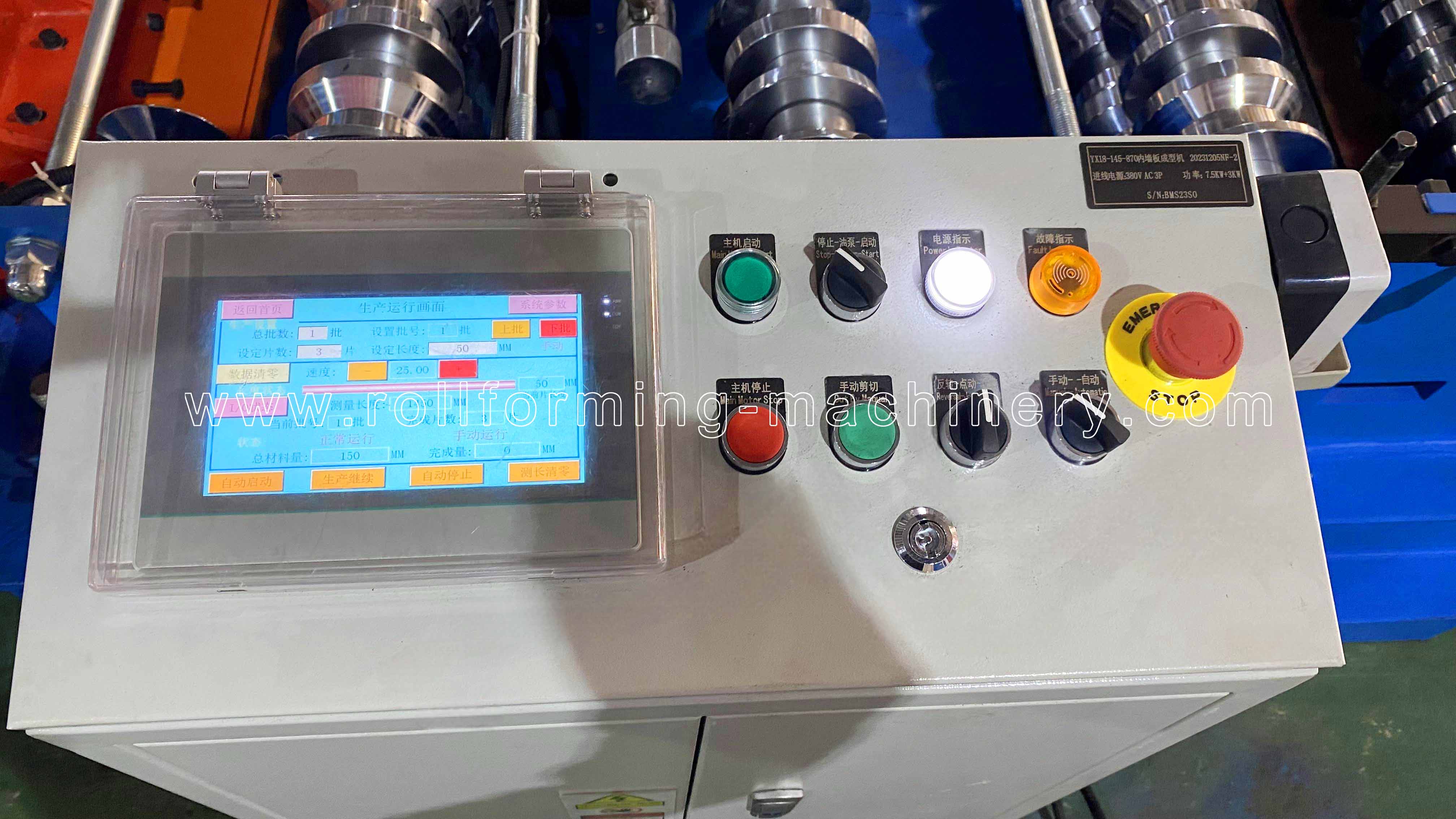

6) Система управления ПЛК

Автоматически контролируйте количество и длину резки.

Введите производственные данные (производственная партия, шт., длина и т. д.) на сенсорный экран.
Он может завершить производство автоматически.
В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.

Шкаф управления ПЛК

7) Выходная стойка:

Без питания, два блока, с роликами для легкого перемещения.

Выходная стойка

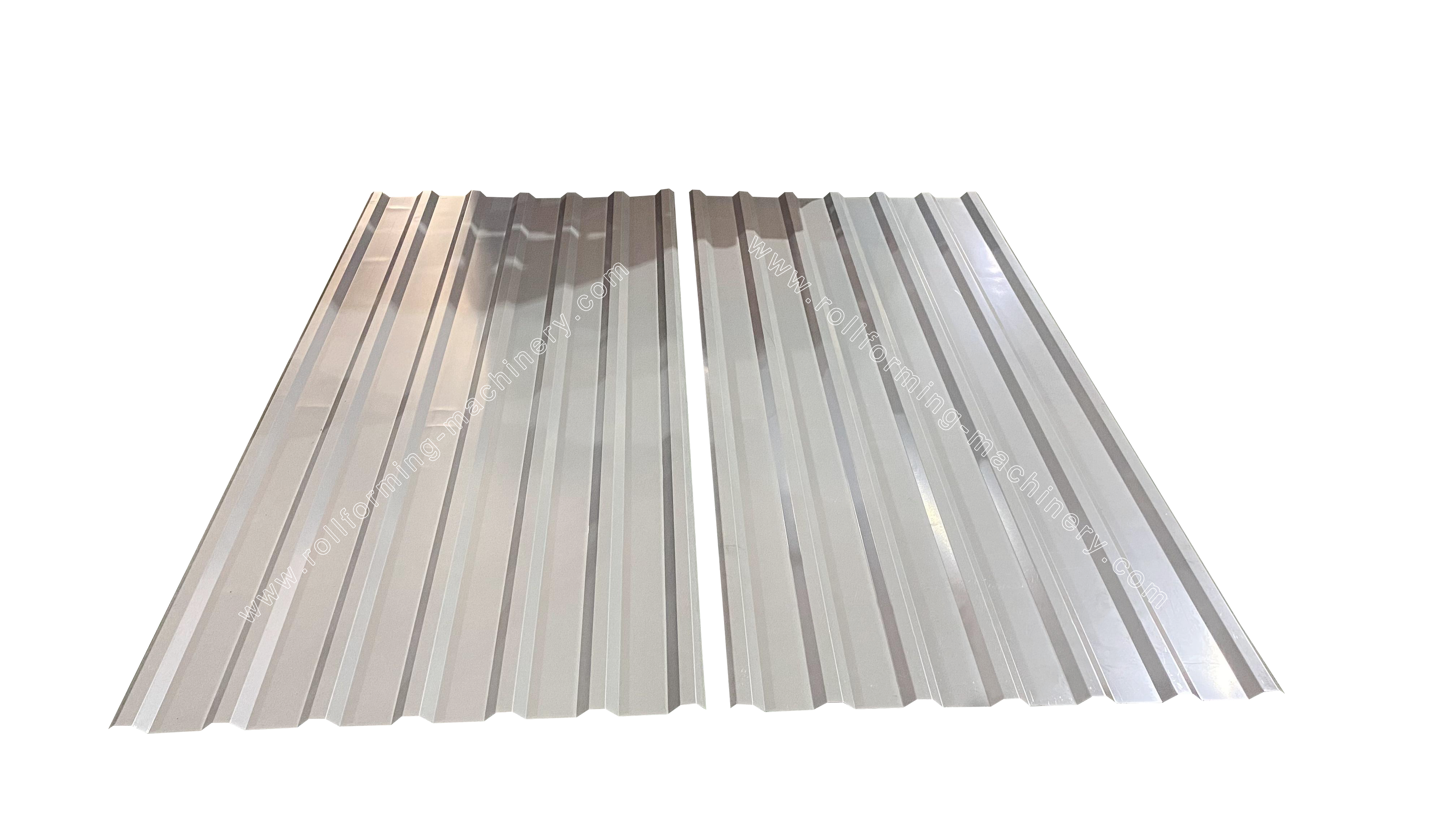

8) Демонстрация продукта

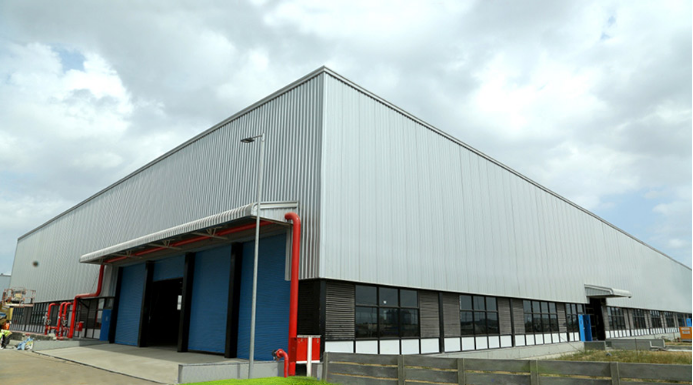

Случай применения

Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964

Послепродажное обслуживание

1. гарантия есть 24 месяцы после получения машины клиентом.
В течение 24 месяцев мы бесплатно доставим запасные части клиенту.
2. Мы предлагаем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем отправить наших технических специалистов для установки и обучения работников на заводах клиентов с помощью дополнительная стоимость.
