Профилегибочная машина для производства рулонных панелей с автоматической сменой полок

Поделиться с:

Профилегибочная машина для производства рулонных панелей с автоматической сменой полок

Используйте электродвигатель для автоматического изменения ширины от 350 до 1000 мм.

штат:

Количество:



Запрос цены Добавить в корзину

Марка продукта:
BMS

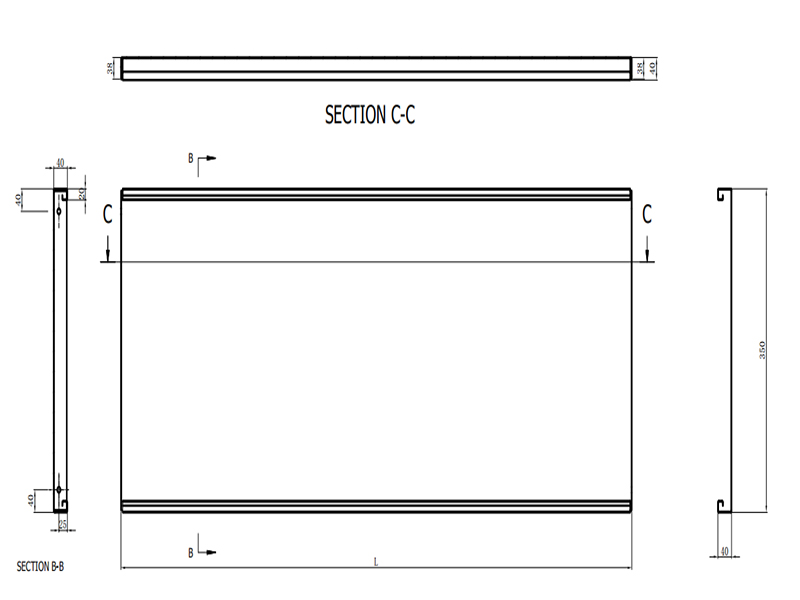

Профиль

20200227115251_95159

Описание продукта

Нет.	Основные параметры		Параметры профилегибочного стана
1.	Толщина материала	0,6-1,4 мм	Формовочные станции	24 стенда
2.	Ширина подачи	Согласно рисунку	Каркас кузова	Н450
3.	Материал применения	Оцинкованная сталь (GI), холоднокатаная сталь (CRC)	Толщина боковой стенки	Q235 т 18 мм
4.	Электрический стандарт	380 В/50 Гц/3 Ф.	Вал Диаметр	45#Сталь, φ80 мм
5.	Материал резца	Cr12MoV(= СКД11)	Мощность главного двигателя	15кВт
6.	Предел текучести	Г340-550МПа	Винтовые болты	Оценка 8,8
7.	Скорость формирования	12-16м/мин	Эффективная ширина	Согласно рисунку
8.	Система контроля	Система управления ПЛК	Ролик	Gcr15, термообработка HRC58-62 градусов
9.	Двигатель снижения скорости	К-серия	Цвет машины	Синий+Черный+Оранжевый
10.	Тестирование материала	BMS предоставит размер подаваемого материала купить его за 2 недели до машинного тестирования

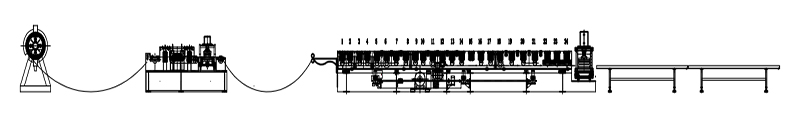

Рабочий процесс

Разматыватель→Сервоподача и штамповка Устройство→Направляющее устройство подачи→Система профилирования рулонов→Гидравлическое устройство для гибки и резки столбов→Выходная стойка

20191205112608_61940

Технические характеристики

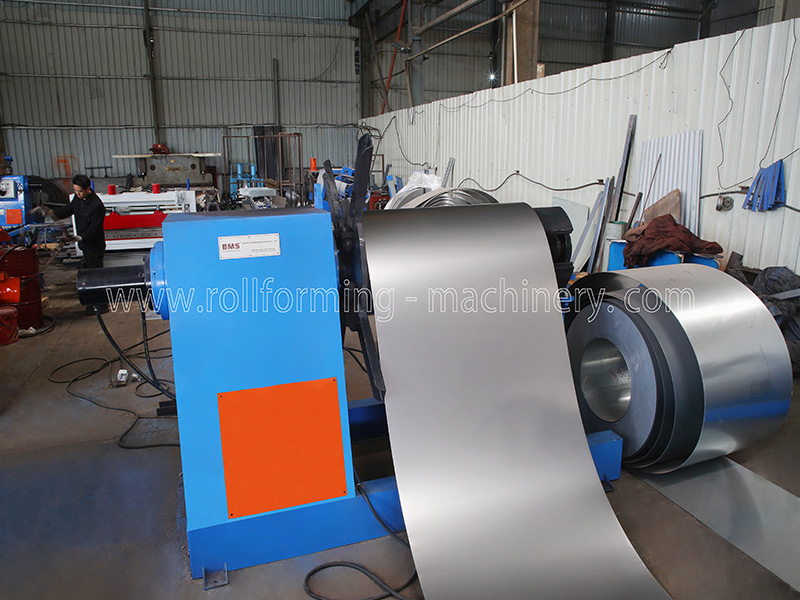

1) Гидравлический разматыватель 5 т.

Усадка и остановка внутреннего отверстия стальной катушки с гидравлическим управлением

Макс.ширина подачи:1250 мм
Диапазон идентификаторов катушек:508±30 мм,Наружный диаметр:1600 мм
Максимальная емкость:5 тонн,Мотор масляного насоса:2,2 кВт

20200227115349_24246

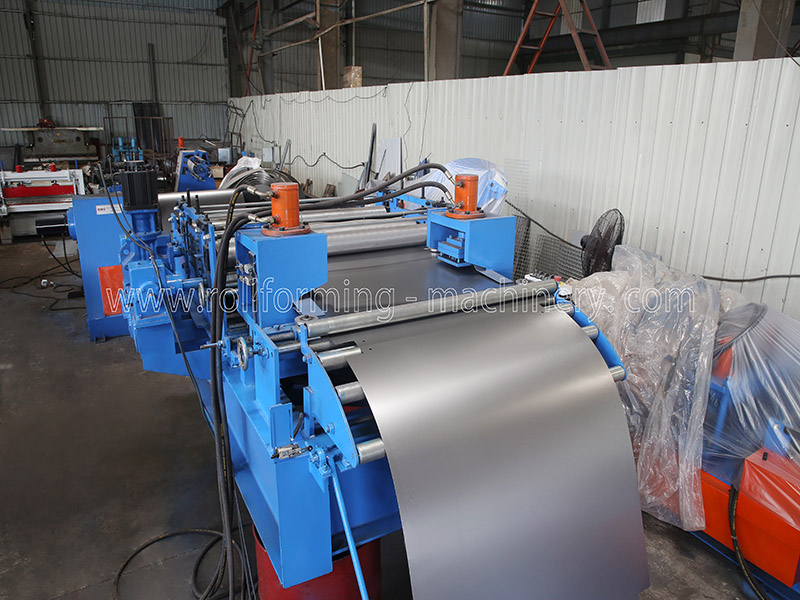

2) Сервопривод подачи и перфорирования

Вверх Три вниз четыре полностью Семь устройство выравнивания валов
С направляющей для подачи материала, корпус из Н450 набрать сталь сваркой
Толщина боковой стенки: Q235 т18мм;Серводвигатель:4,4 кВт,Два привода коробки передач
Валы изготовлены из Сталь GCr15(=EN31),Диаметр=φ105 мм,покрытый твердым хромом
С покрытием, прецизионная обработка.

20200227120227_37911

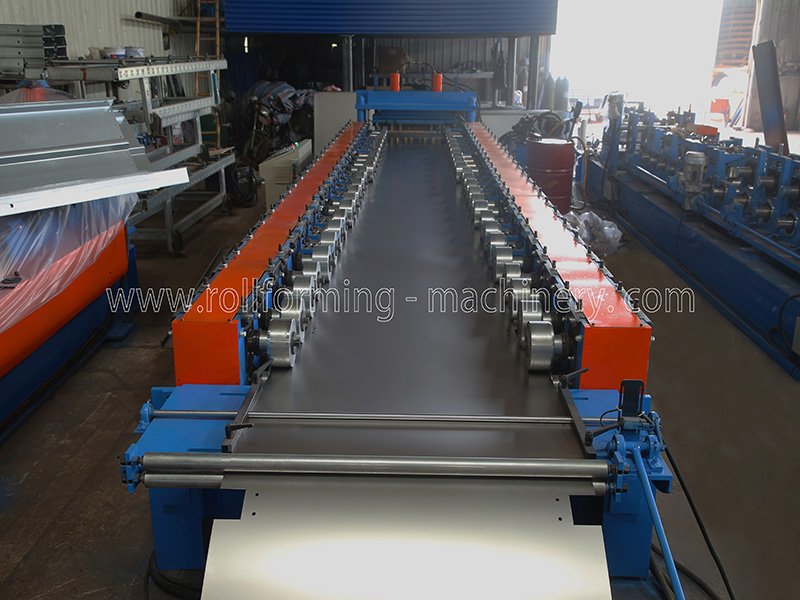

3) Кормить Направляющее устройство

Положение направляющей можно отрегулировать для подходящей подачи материала.

20200227115428_63624

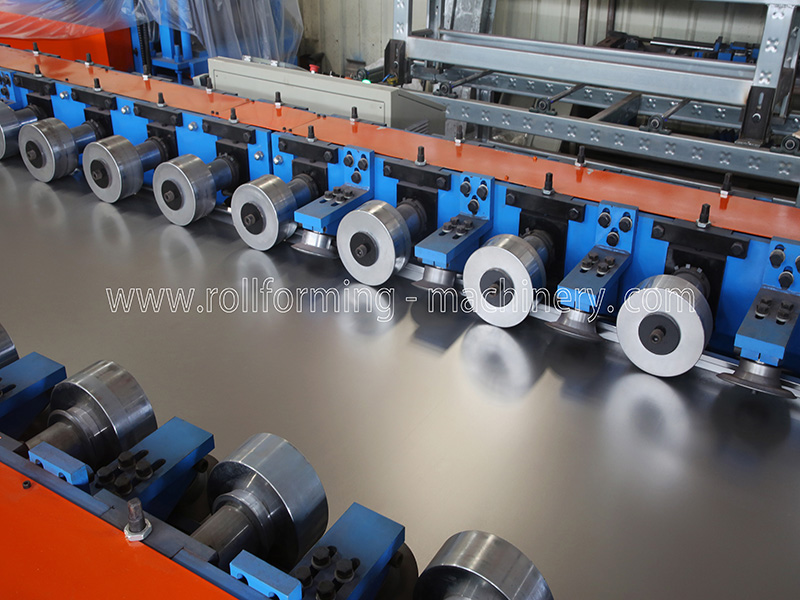

4) Основная машина

Каркас кузова изготовлен из Н450 набрать сталь сваркой
Толщина боковой стенки: Q235 т18мм
Ролики изготовлены из Сталь GCr15(=EN31 Сталь),термическая обработка,HRC 58-62
Диаметр валов=ф80мм, прецизионная обработка
Ведущая шестерня/звездочка, около 24 шага формировать
Главный двигатель (бренд Polaroid) =15кВт,Частотный контроль скорости
Реальная скорость формования 12-16м/мин

20200227115753_41855

Используйте электродвигатель для автоматического изменения размера.

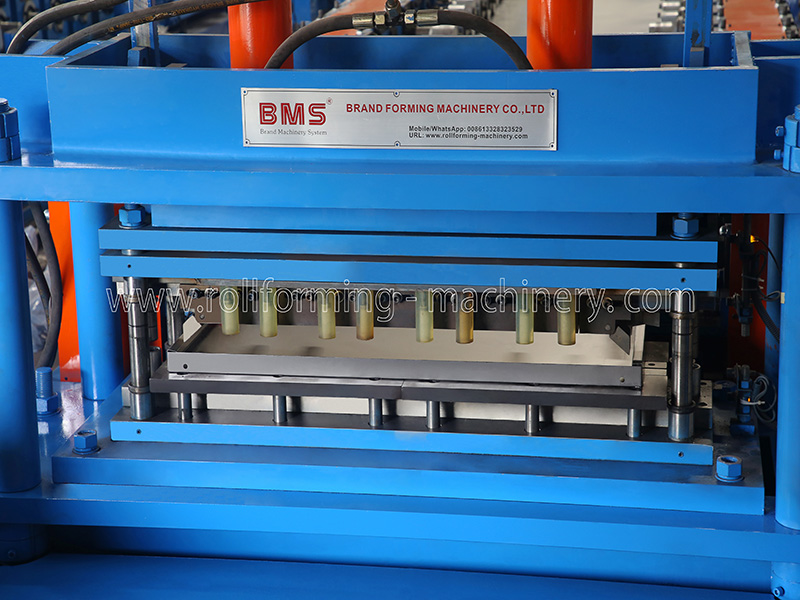

5) Постгидравлическое устройство для гибки и резки

Сообщение для резки, остановка резки, конструкция режущего лезвия из двух частей, без заглушки
Гидравлический двигатель:15кВт
Материал инструмента для резки и гибки: Кр12Мов(= СКД11 с сроком службы не менее одного миллиона раз), термообработка до степени HRC58-62.
Мощность резки обеспечивается главным двигателем. Независимая гидравлическая станция.

20200227115524_87023

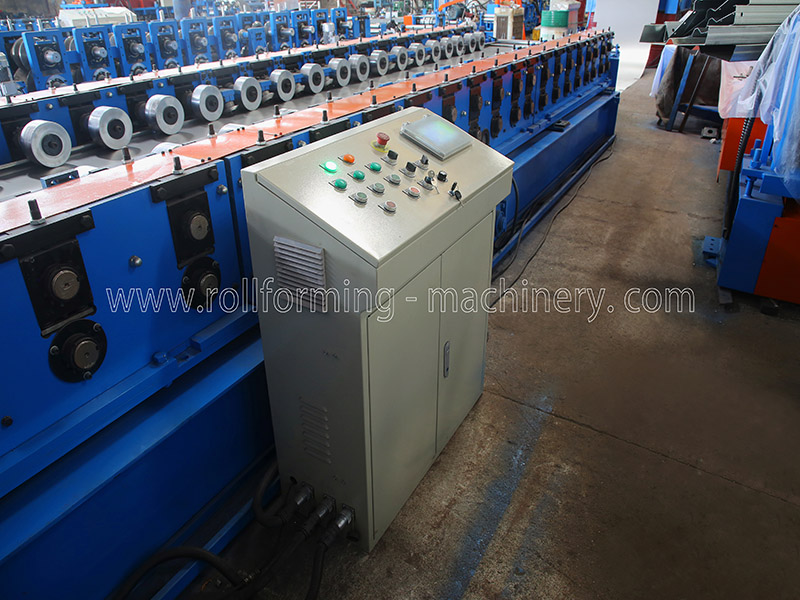

6) Система управления ПЛК

Автоматически контролируйте количество и длину резки.
Введите производственные данные (производственная партия, шт., длина и т. д.) на сенсорном экране.
Он может автоматически завершить производство.
В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.

20200227115555_57792

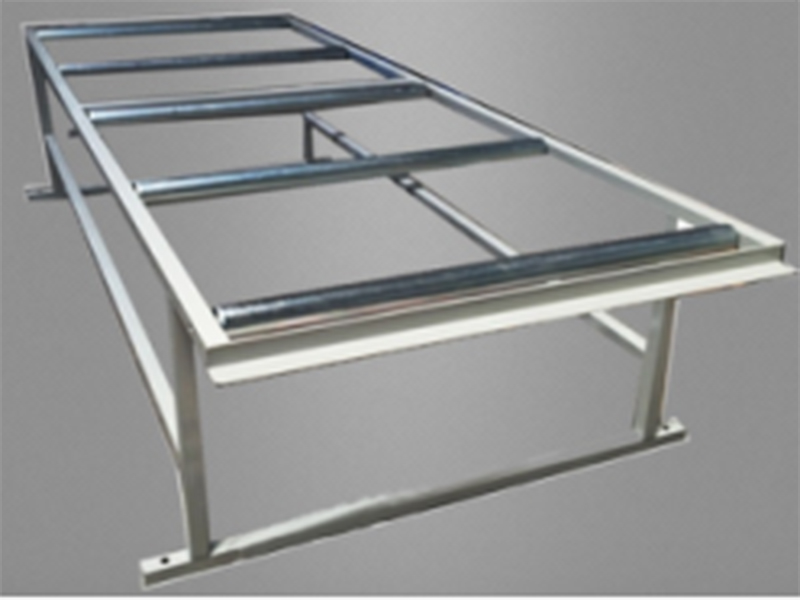

7) Выходная стойка

Без питания, Два агрегаты с роликами для облегчения перемещения.

20200227115611_98053

8) Демонстрация продукта

20200227115625_98266

Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964

Условия торговли

1.Минимальный объем заказа (MOQ): 1 комплект.
2. Срок поставки: около 45 рабочих дней.
3. Порт погрузки: порт Сямэнь.
4. Тип оплаты: банковским переводом или аккредитивом.
5. Экспорт: в более чем 50 стран и регионов, включая Тайвань, Великобританию, Францию, Сингапур, Грецию, Австралию, США, Мексику, Бразилию, Чили, Боливию, Тринидад, Израиль, Саудовскую Аравию и т. д.
