Профилегибочная машина для производства настилов пола шириной 1250 мм с европейским дизайном

Настил настил рулон, формовочная машина дляYx50-333-1000.профиль

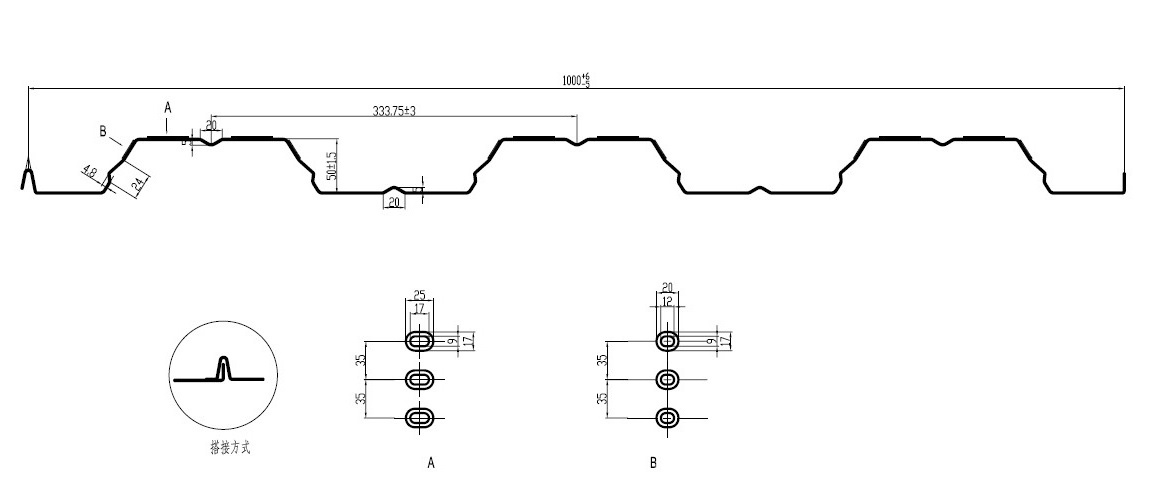

ⅠПополистный рисунок

Эффективная толерантность ширины: -0 / + 5 мм

Другая допуск раздела: +/- 0,5 мм

Ⅱ. Материал:

Кормление Материал Ширина: 1220 мм и 1250 мм

Толщина материала: 0,7-1,5 мм

Применимый материал: гальванизированный лист, прочность доходности 250 МПА на 0,7-1,5 мм толщина, мощность доходности 500 МПА на 1,2 мм толщины

Ⅲ.flow Diagram:

Decoiler → Устройство подачи → Основная формовочная машина → Гидравлический пострезки → Выходная стойка.

Ⅳ.Машинские компоненты:

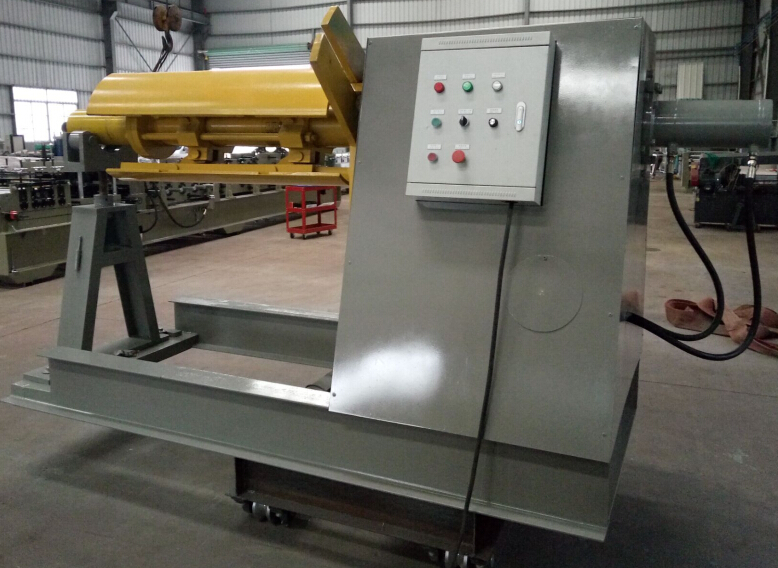

1)Гидравлический декольтер: один набор5-7тонов

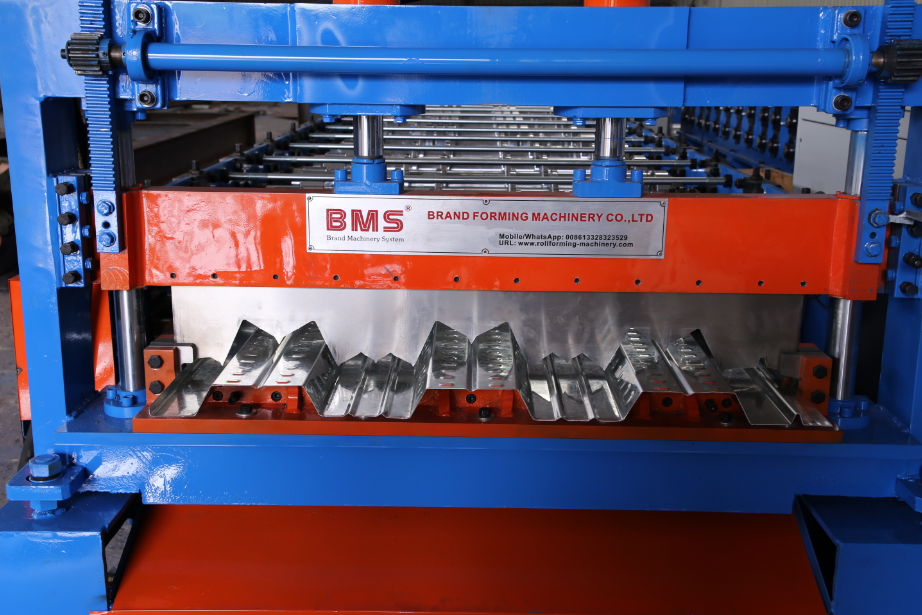

2Главная рулона формирующая мельница

С гидом по кормлению материала,

Машина для формования рулона в сочетании с рамкой корпуса, механизмом передачи и формирования роликов и т. Д.

а)Рамка для тела изH450 Тип сталиСварочной сваркой с красивым внешним видом, естественным старением лечения и SR (стрессовый рельеф).

б)Рамка для телаТип настенного доска:диаметр валаΦ95 / 90 ммИзготовлен из 45 # сталь, термообработка. Нижний вал является основной коробкой передач при шестерней цепи.

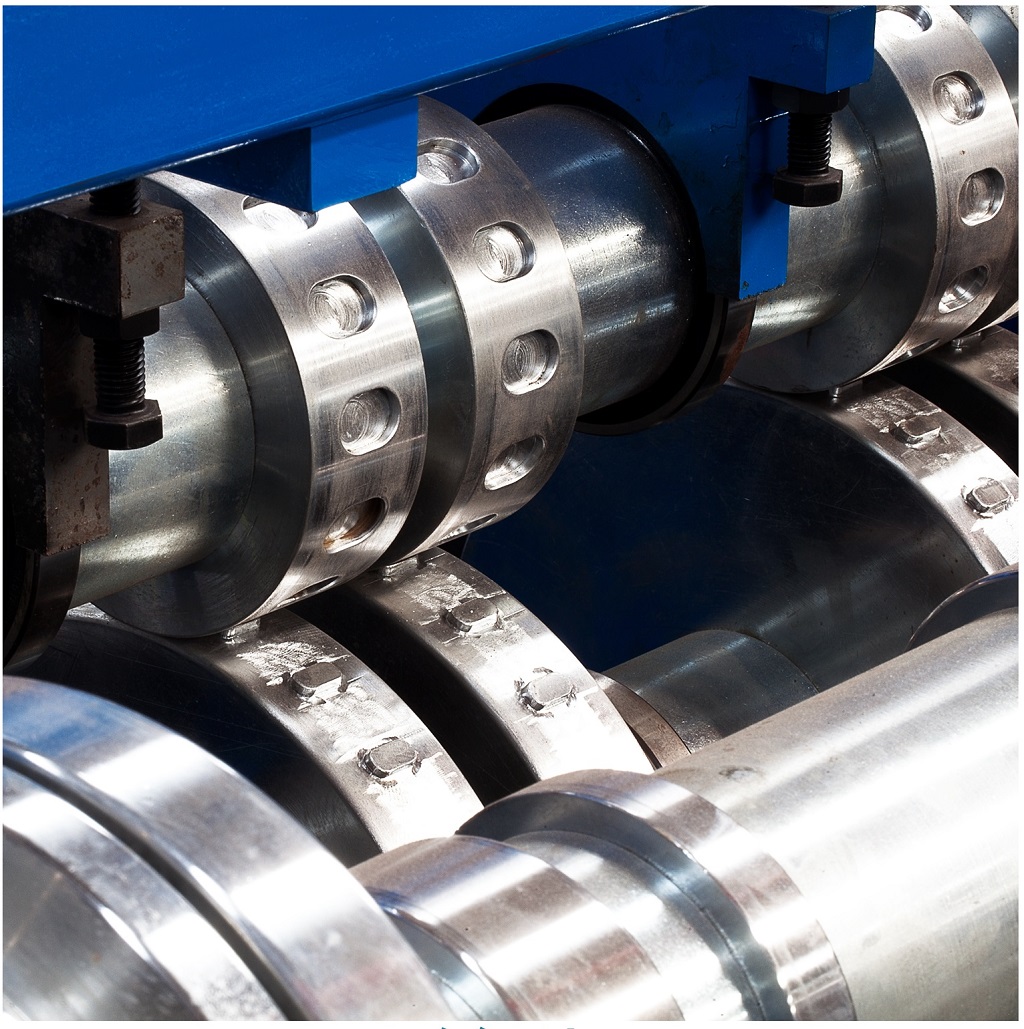

в)Ролики, изготовленные из № 45 Высококачественная сталь, термообработка

D)Передача моторной вождением, передач механической цепи, о24-шаг к форме

Главный мотор =15kwx2., Контроль скорости частоты

Скорость формированияПриблизительно.16м / мин

e)Материал для тиснения ролика:Подшипник стальной GCR15.(= EN31) для длительной работы, термическая обработка

е)ВсеВинтовые болты с 8,8 класса для обеспечения плотно и длительный срок службы конструкции машины.

3) Гидравлическое режущее устройство:

Пост вырезать, останавливаться на резку, три части лезвия для резки

Предварительная резка и пострезание, используйте ту же гидравлическую систему

Мотор насоса: 5,5 кВт Давление резки: MAX.16MPA

Режущий инструмент Материал:плесень стальной Cr12MOV (= D2 сталь, с по крайней мере один миллион раз резки жизни), Термическая обработка

С 2 направляющими опорами для ножницы для стрижки, которая делает стрижку более стабильной и жизнью для резака.

Гидравлическая система:Huade (Китай бренда TOP1) / Yuciyouyan (совместное предприятие с Японией YUKEN), С масляным фильтром для нефтяной фильтрации, чтобы гарантировать, что циркулируемое нефть чистое и удлиняет жизнь гидравлической системы, (См. Рисунок ниже)

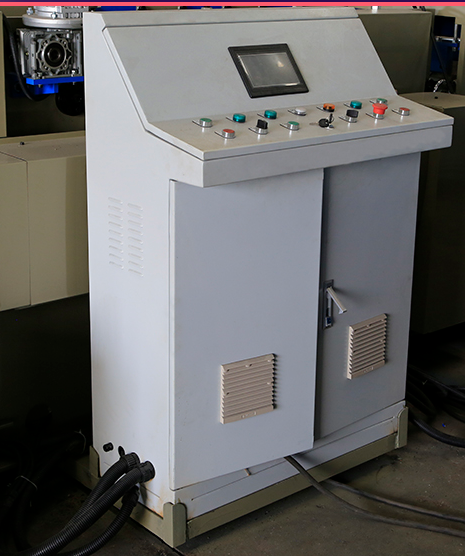

4) Система управления ПЛК

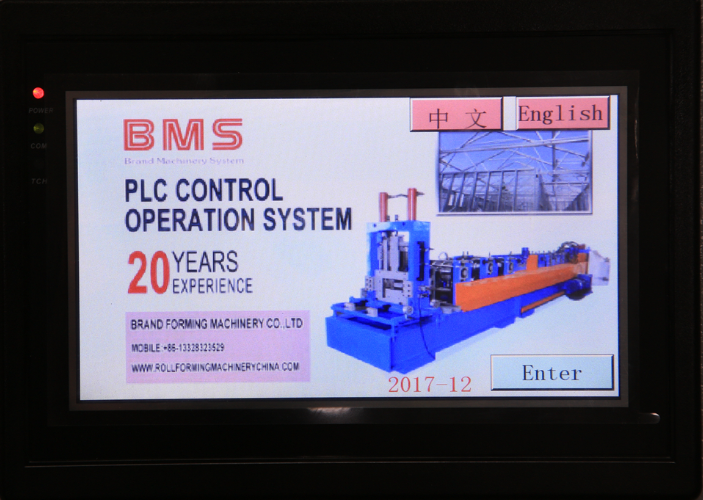

Описание: Компьютерная система управления, управляется PLC. Управления Кодер ширина и высота листа автоматически, и контролировать позиционирование длины и резки, 7-дюймовый сенсорный экран операции, точность контролируется в пределах ± 1,0 мм

Вырезать по длине tolerance≤ ± 2 мм

Управление напряжением 24 В.

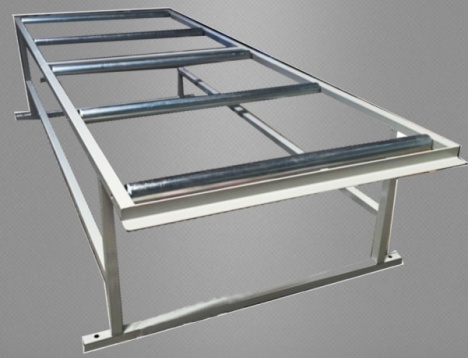

5) Выходная стойка:

Незапитанный, 3mx2unitsс роликами для легкого перемещения

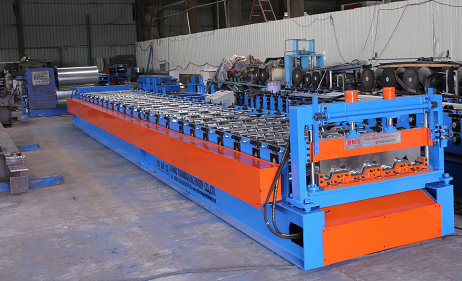

Ⅴ.Machine изображения (только для справки)

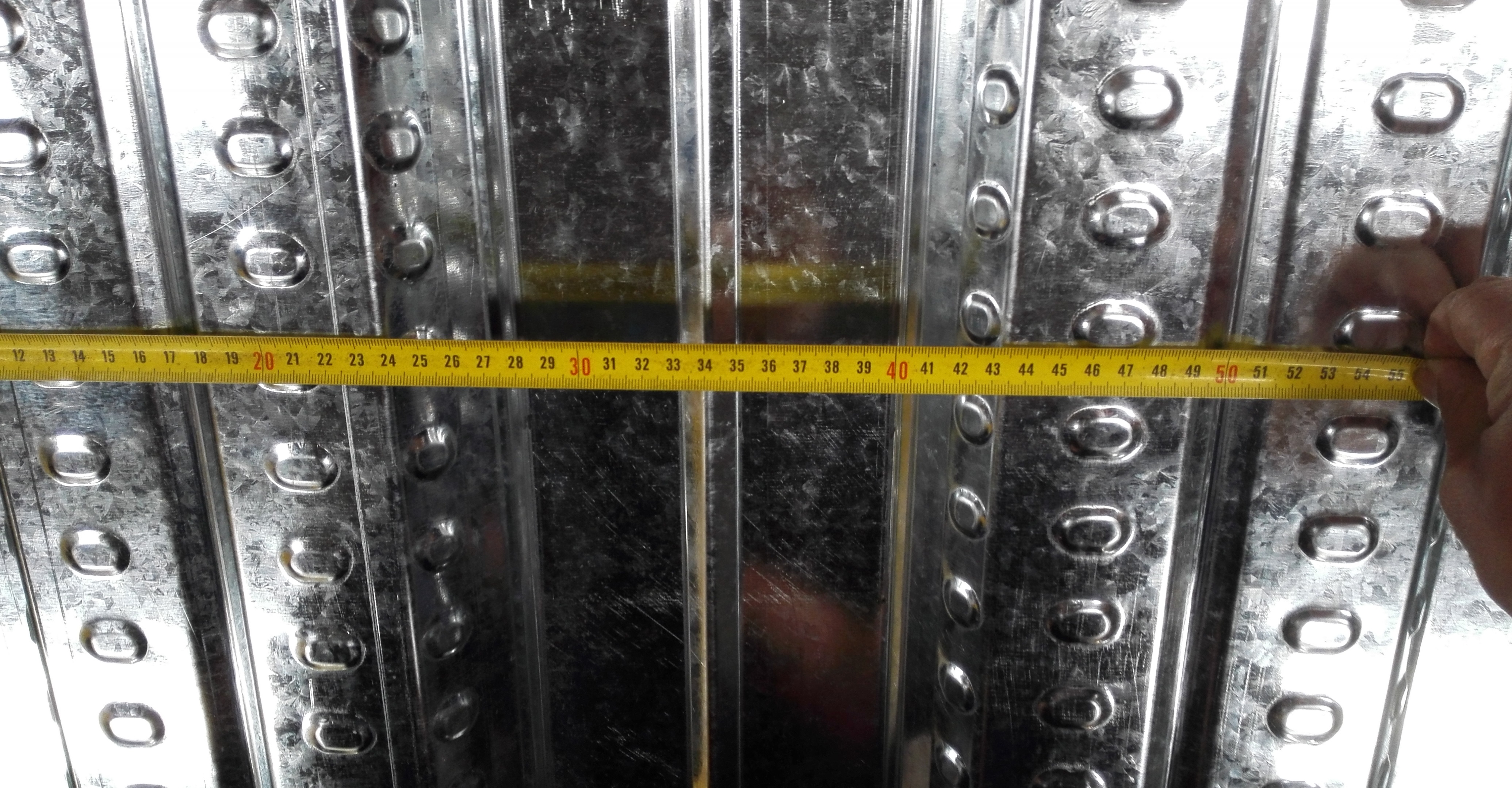

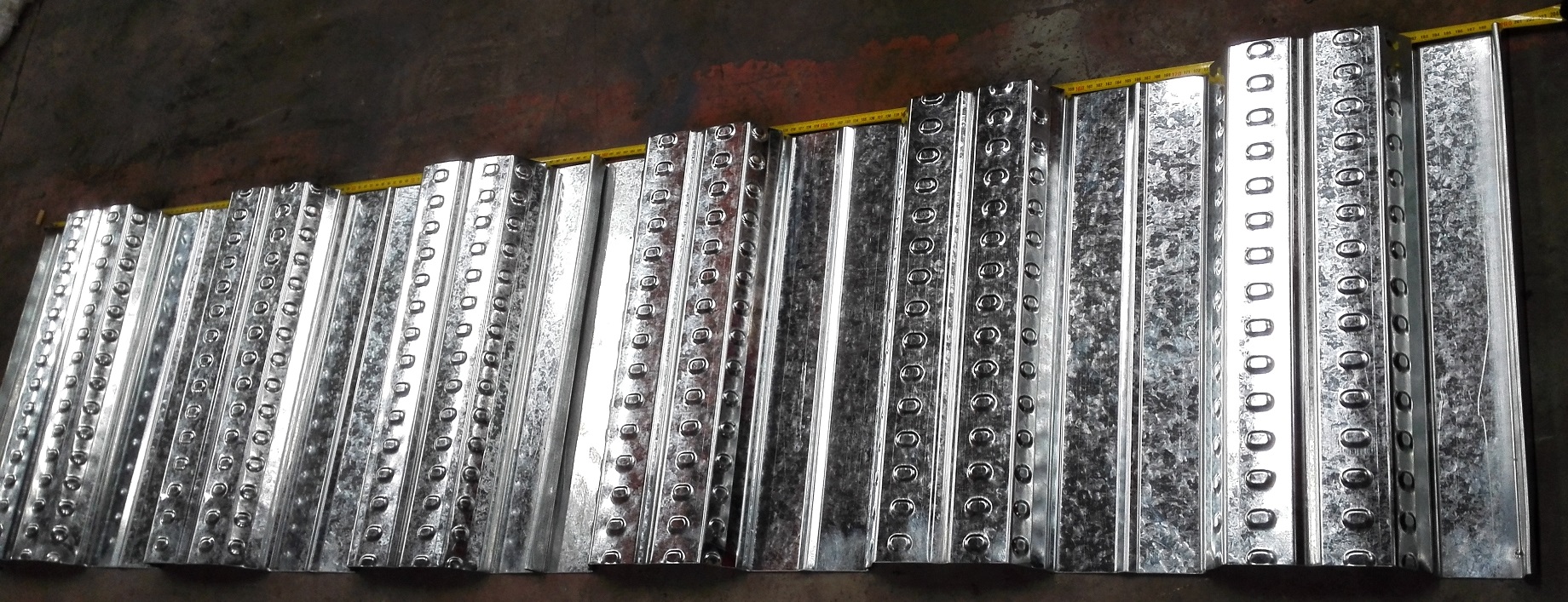

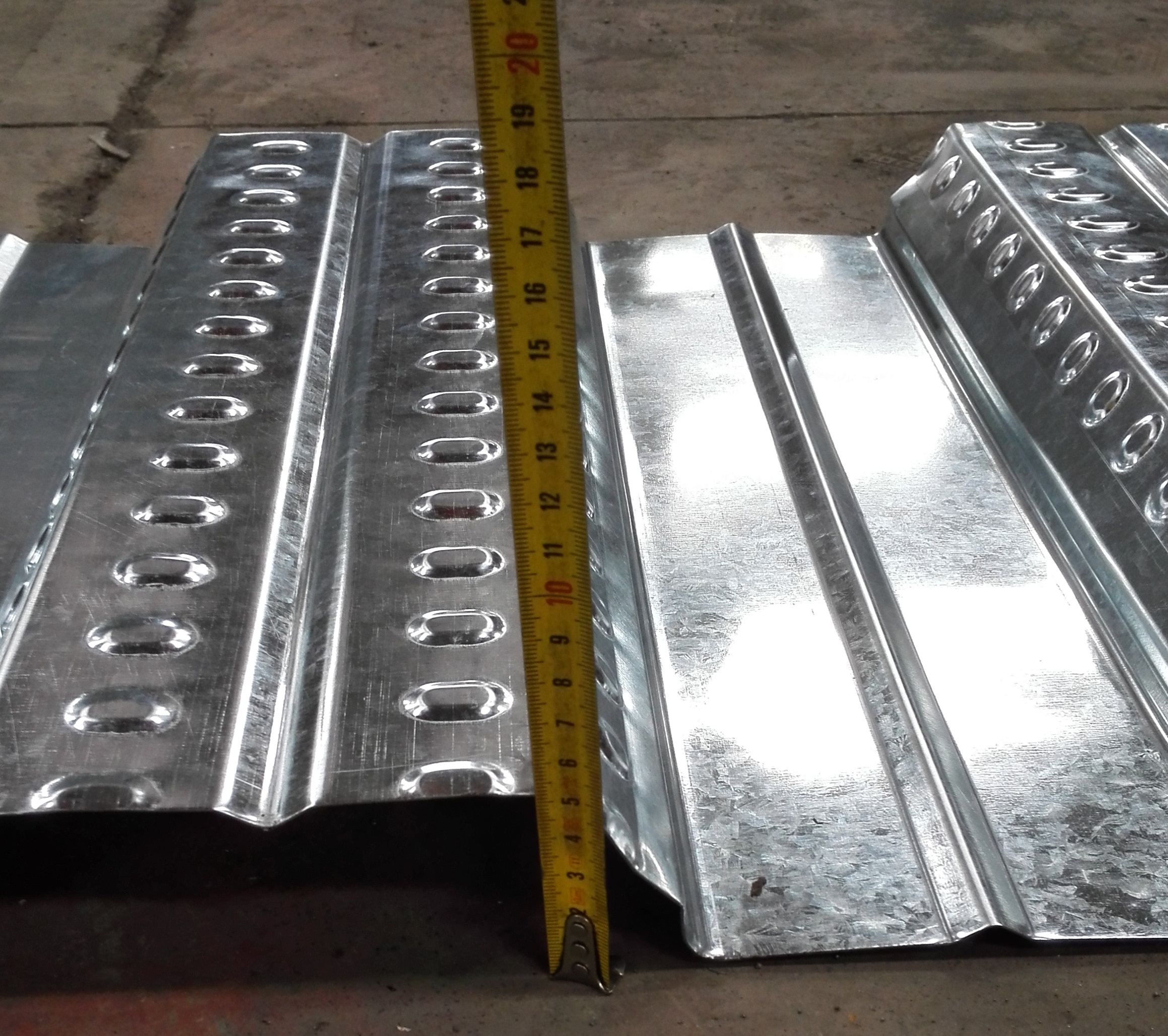

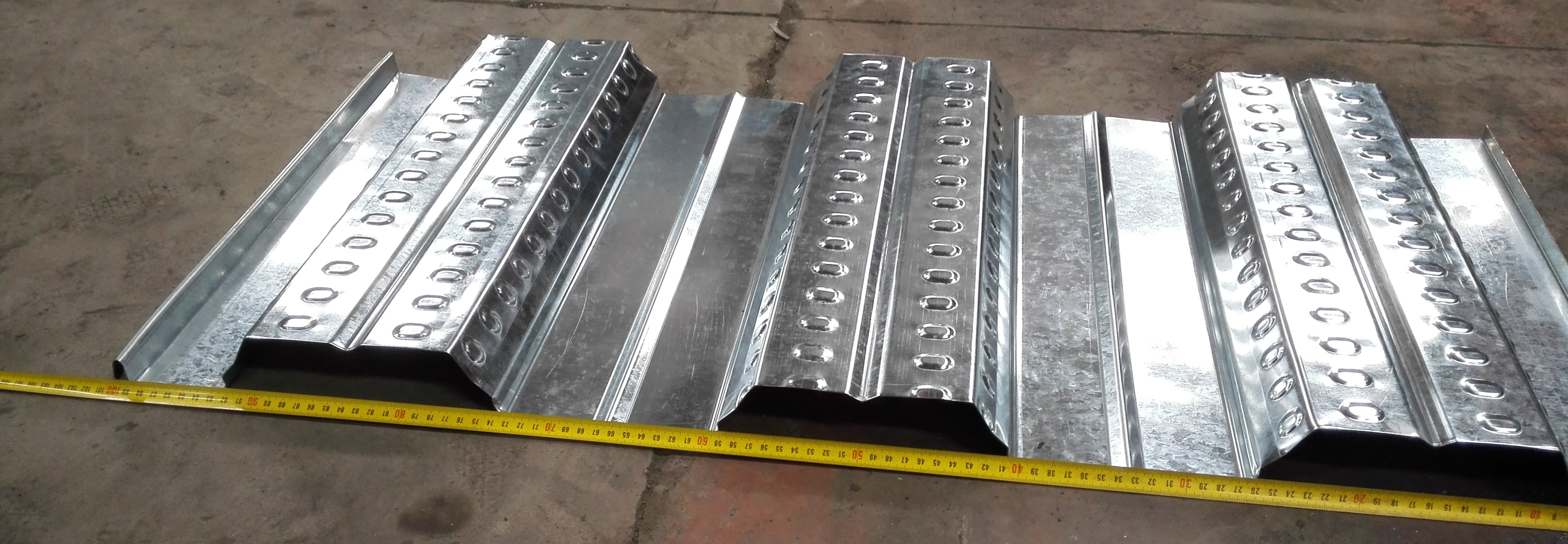

VI. Машина производится пол осмотр палубы:

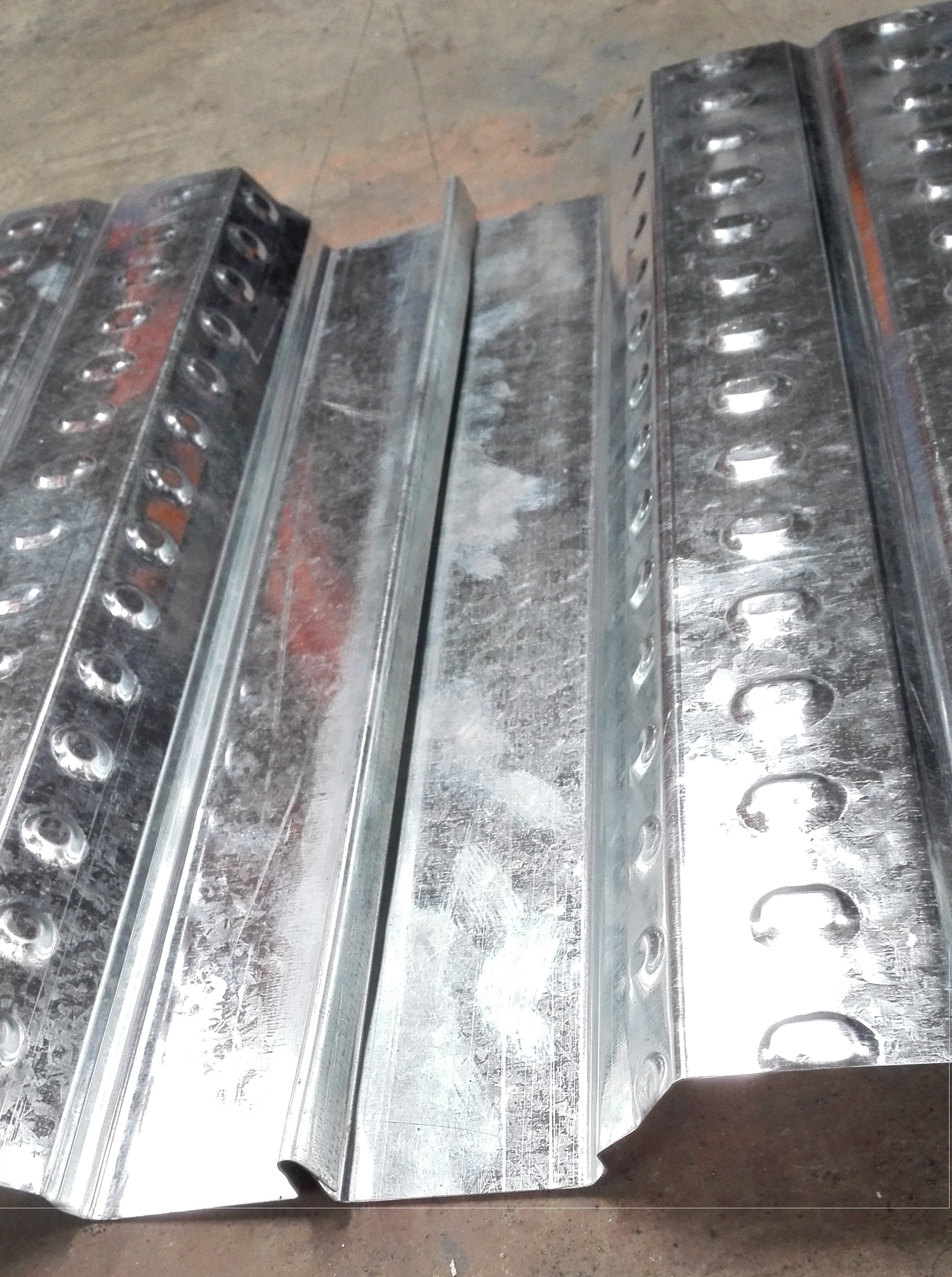

Перекрытие 2 профилей:

Перекрытие совместного эффекта:

Машина общий вес: около15Тонн

Размер машины: около 12,5 м (длина) х 1,8 м (ширина) х 1,5 м (высота)

Настил Профилегибочная машина Ссылка на видео:

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87

Выше технические характеристики и фотографии только для справки, точные один, может быть, немного отличаются, и нужно сослаться на машину.
