Профилегибочная машина для производства стальных настилов толщиной 1,5-2,5 мм

Поделиться с:

Профилегибочная машина для производства стальных настилов толщиной 1,5-2,5 мм

меньше требований к бетону или отсутствие бетона, как стальная платформа

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
YX40-200
Марка продукта:
BMS

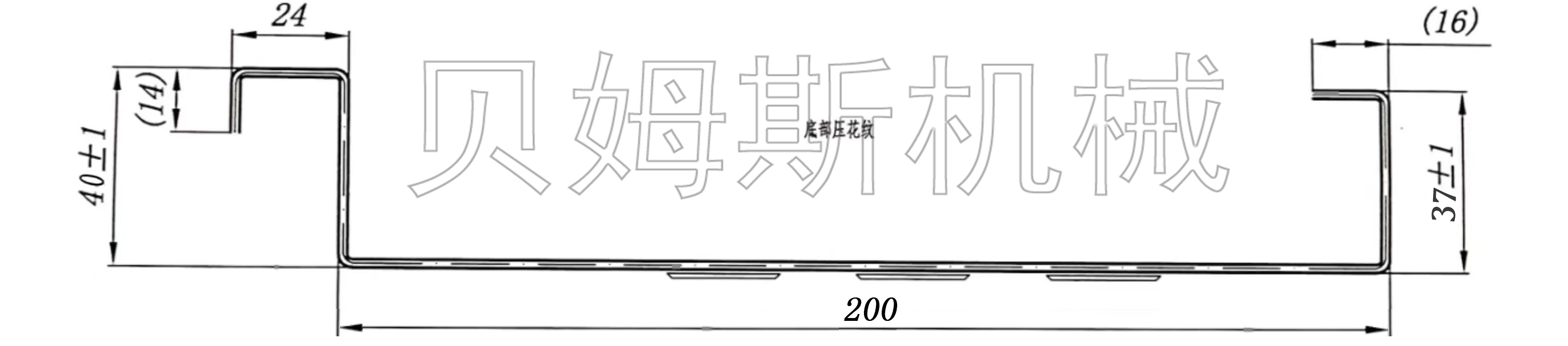

Профиль

83d58901d4e90f7440455ec3e0065e53

Описание продукта

Материал	Применимый материал	Оцинкованный лист
	Толщина материала	1,5-2,5 мм
	С пределом текучести	Q235
Катушка	Ширина подачи	312 мм
	Диапазон идентификаторов катушек	508 мм±30 мм
	Емкость	Макс.5 тонн.
Машина	Базовая рама	Сталь типа Н350 методом сварки.
	Толщина боковой стенки	Q235 т18мм
	Материал ролика	Подшипниковая сталь GCr15 (=сталь EN31), прецизионная обработка, твердое хромированное покрытие.
	Роликовая станция	16 шагов к формированию
	Диаметр вала	ф75 мм, высокочастотная обработка
Резак	Твердость	Термическая обработка до степени HRC58-62.
Резак	Допуск на резку	≤±1 мм
Власть	Путь вождения	Шестерня/звездочка передачи
	Главный мотор	15 кВт, контроль скорости частоты
	Мотор насоса для фрезы	4кВт
Система управления ПЛК	Инвертор	Шихлин
	Сенсорный экран	WEINVIEW (Тайваньский бренд)
	Кодер	KOYO (японский бренд) или OMRON (японский бренд)
	Управляющее напряжение	24В

Функции

1. Изготовленный из тонкой стальной настила (0,4-1,2 мм) расходуется меньше бетона и опор, что позволяет экономить строительные материалы, дизайн нижней части эстетичен и экономит дорогостоящие материалы для отделки.Если модернизировать машину для работы с материалом толщиной 1,5-3 мм, полученную стальную платформу можно использовать в качестве стальных логистических платформ с высокими требованиями к плоскостности (не более 3 мм для соответствия рабочей сцене интеллектуального мобильного робота AGV/IGV).

2. Дополнительные вертикальные ребра или общее тиснение полотна для повышения прочности.

3. Ролик закален после чистовой обработки подшипниковой сталью GCr15. и твердохромированный для длительного срока службы более 10 лет.

4.Дополнительный автоматический укладчик, повышает эффективность работы, экономит трудозатраты, и помочь вам улучшить конкурентное преимущество.

Рабочий процесс

Гидравлический разматыватель 5T→Ручное устройство предварительной резки→Направляющее устройство подачи→Система профилирования рулонов→Гидравлическое устройство для обрезки столбиков→Выходная стойка

056T6YSR%8K1K)ФЗВИ

Технический спецификациянс

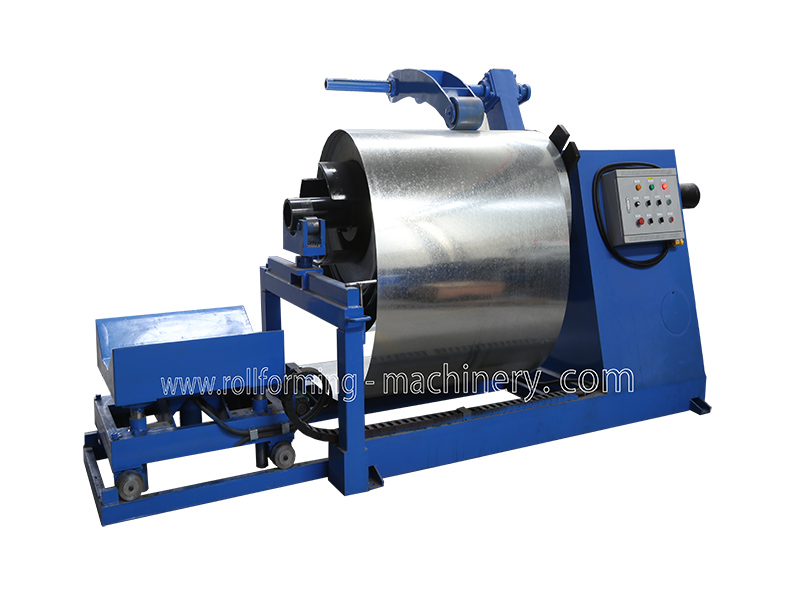

1) 5Т Гидравлический разматыватель: один комплект

Усадка и остановка внутреннего отверстия стальной катушки гидравлического управления

Автоматическая подача питания и устройство самостопорения

Максимальная ширина подачи: 650 мм

Двигатель масляного насоса:2,2 кВт

Емкость:Макс.5 тонн

20220530152802_68265

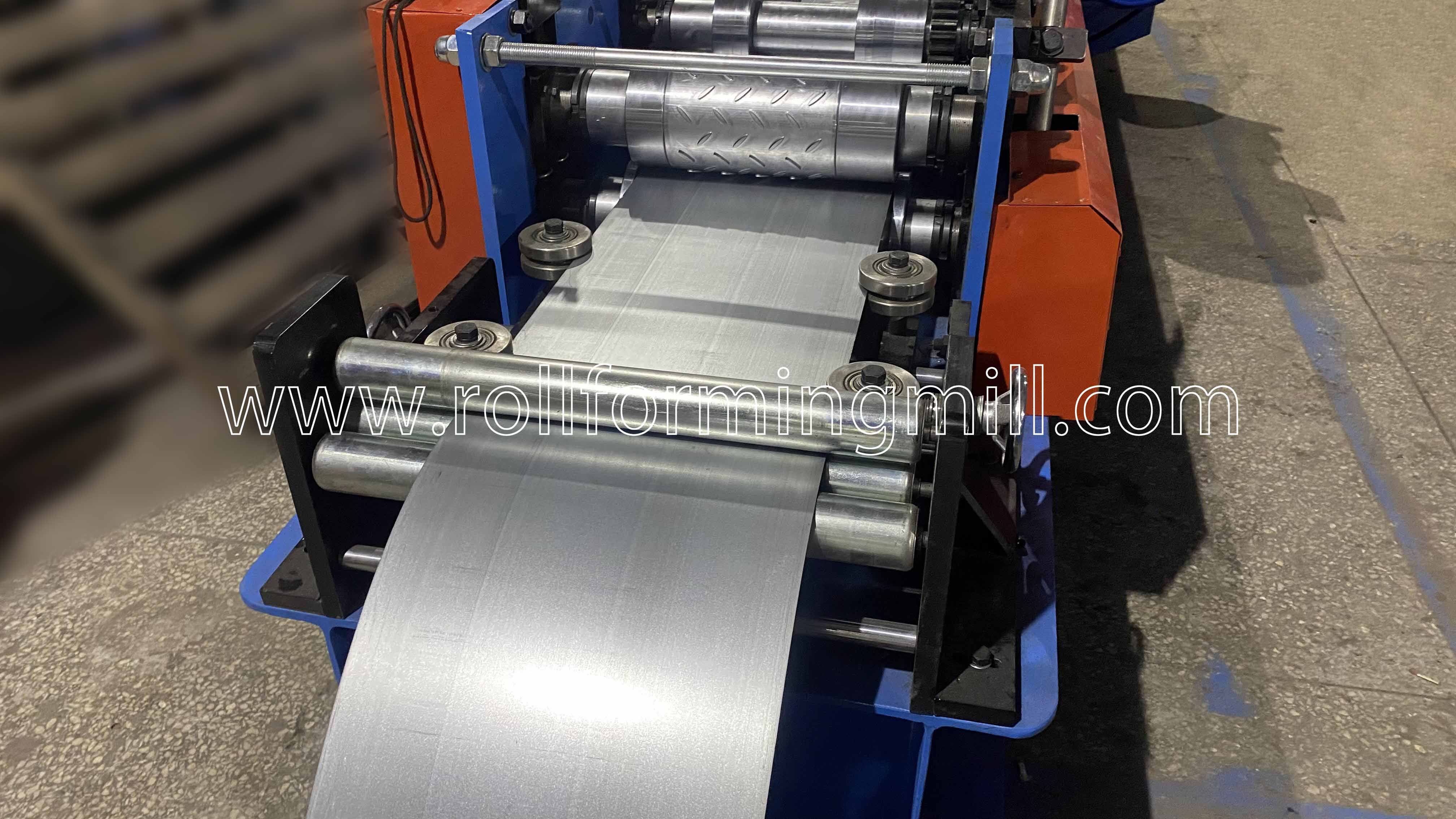

2) Предварительный резак

Бренд: БМС Оригинал: Китай

Благодаря направляющей для подачи материала избегайте отходов материала

2023_02_11_16_42_IMG_6992

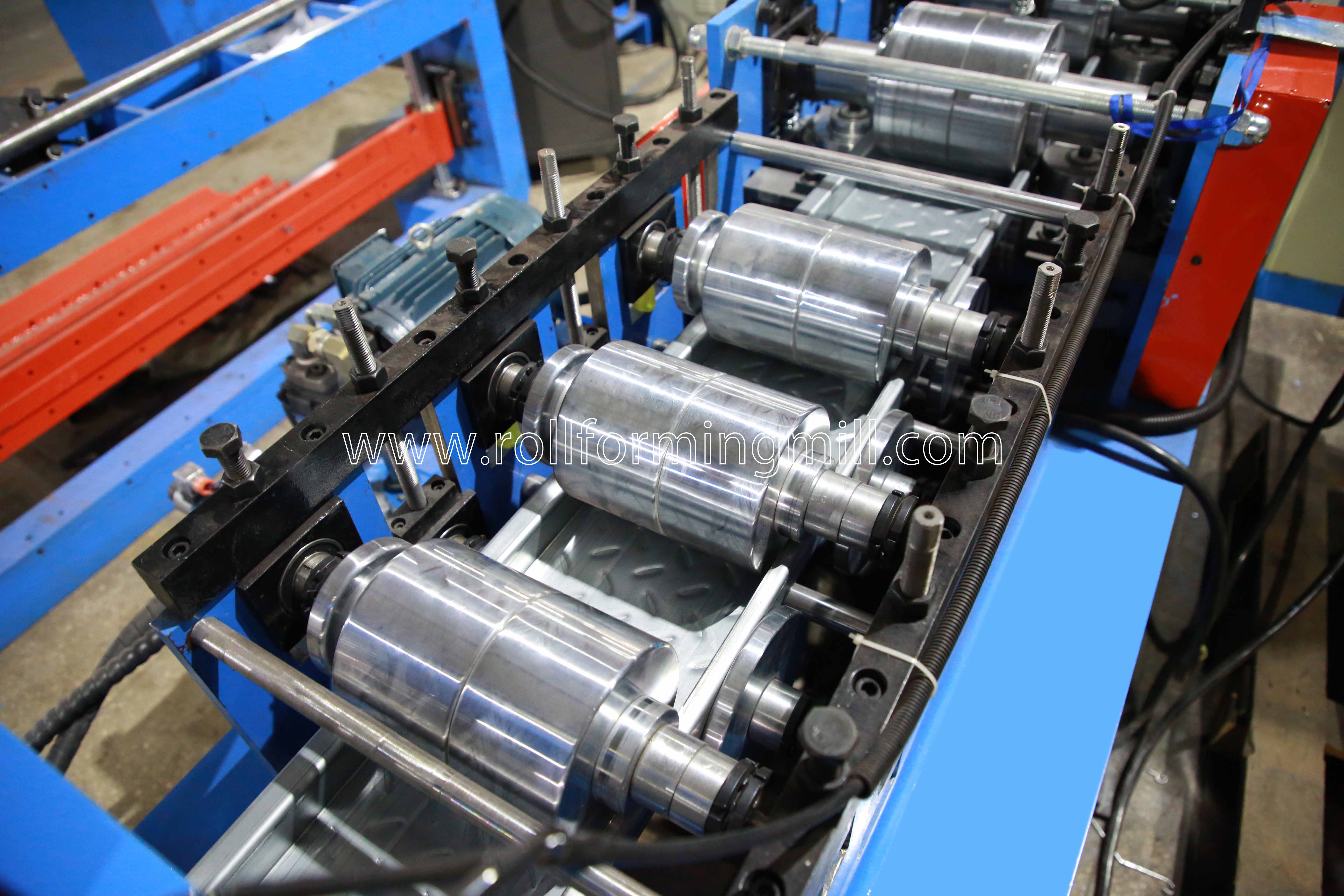

3) Основная машина

Ролики изготовлены из высококачественного Подшипниковая сталь GCr15(=сталь EN31), прецизионная обработка, твердое хромированное покрытие.

Валы изготовлены из стали 45#, закалка и отпуск, твердый хром.

Каркас кузова изготовлен из 350# Ч набрать сталь сваркой

Реальная скорость формования: 15-20 м/мин.

016А5260

4) Гидравлический Почтовый резак

Сообщение для резки, остановка для резки, конструкция режущего лезвия из двух частей
Гидравлический двигатель:4кВт;Давление резания:0-16 МПа
Материал режущего инструмента:Cr12MoV(= сталь SKD11),Термическая обработка HRC58-62

С сокращением жизни по меньшей мере в миллион раз
Мощность резки обеспечивается главной гидравлической станцией двигателя.

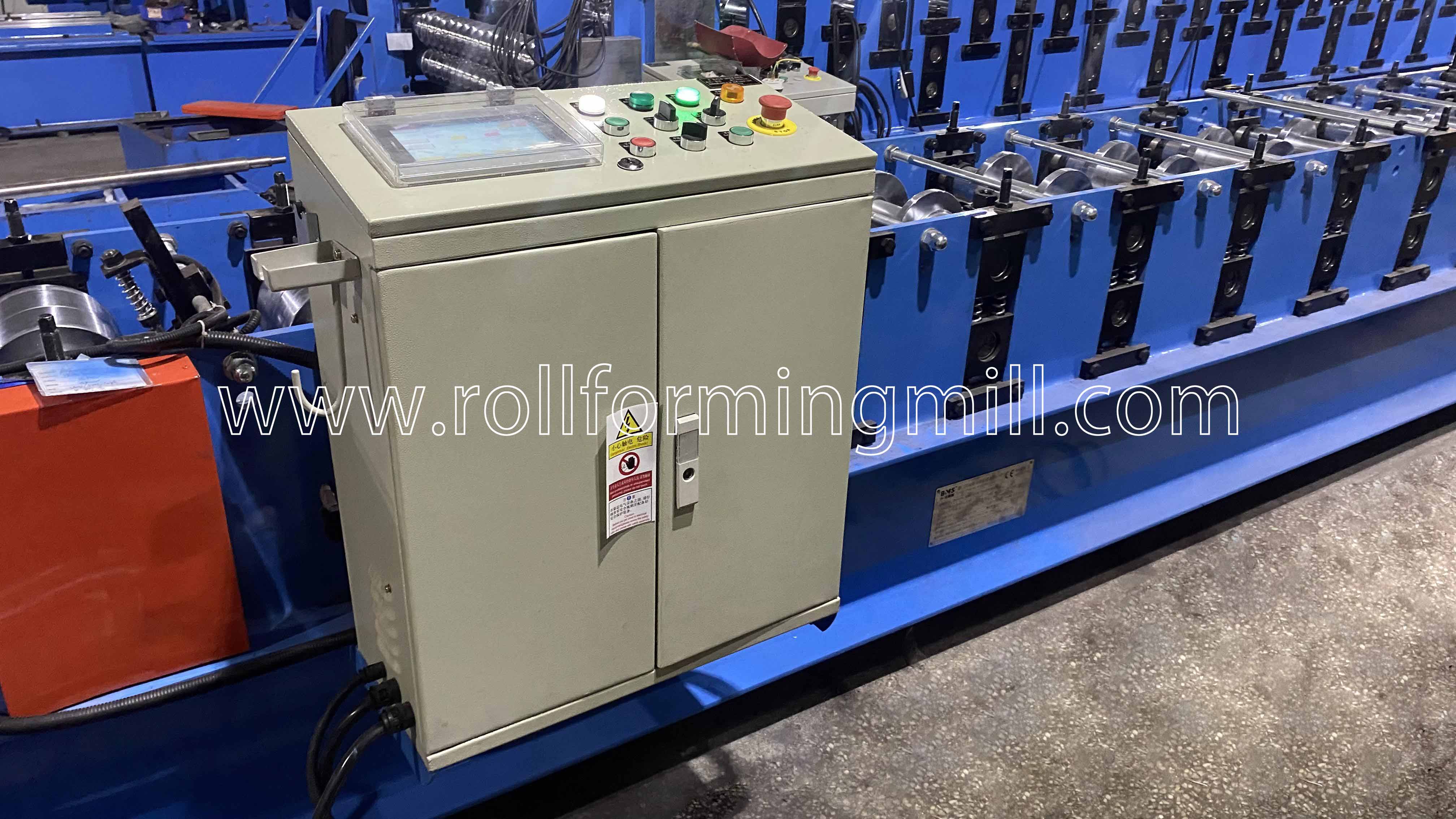

5) Система управления ПЛК

Автоматически контролируйте количество и длину резки.

Введите производственные данные (производственная партия, шт., длина и т. д.) на сенсорный экран.
Он может автоматически завершить производство.
В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.

2023_02_11_16_45_IMG_7019

6) Выходная стойка:Три единицы

20200316171137_19269

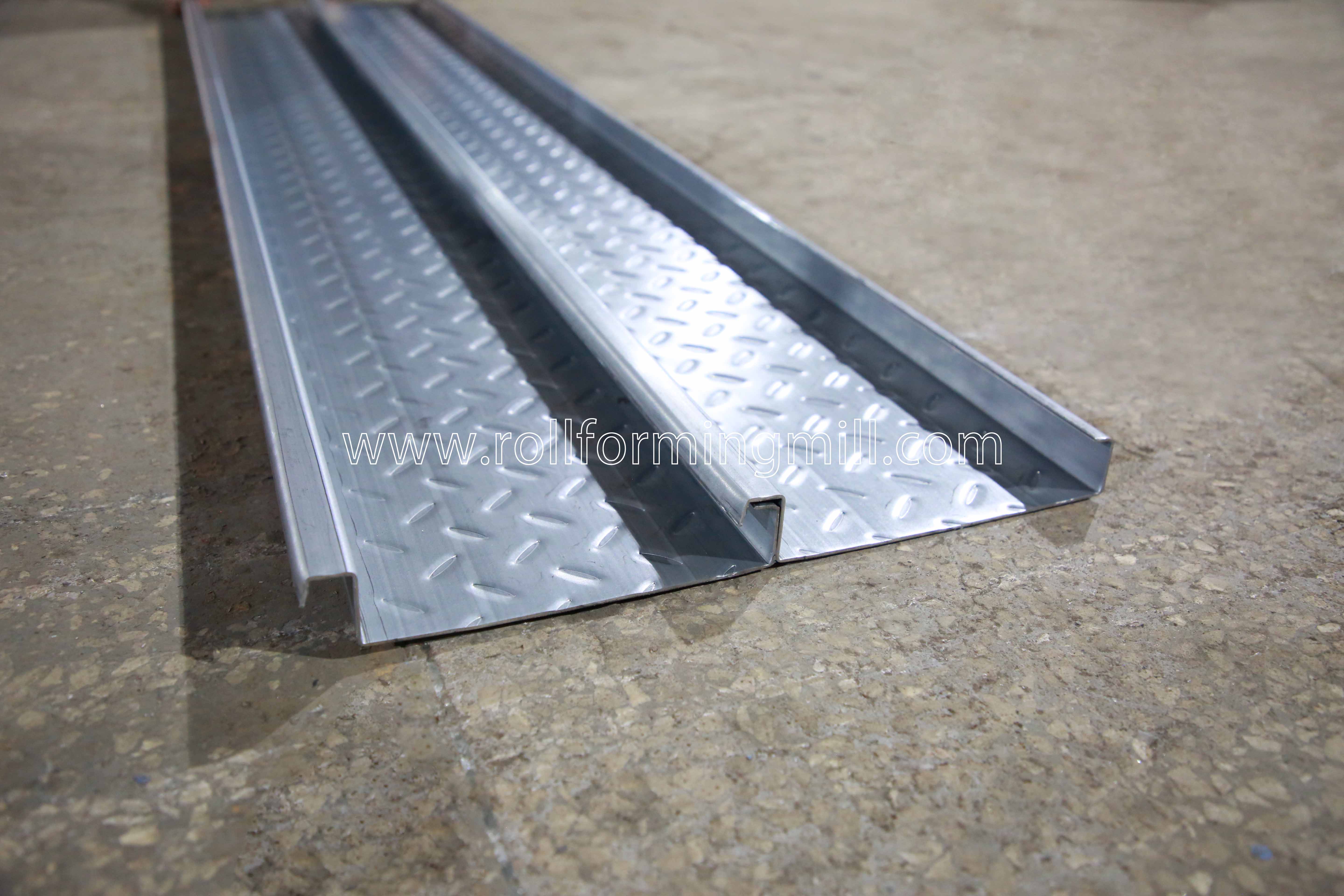

7) Демонстрация продукта

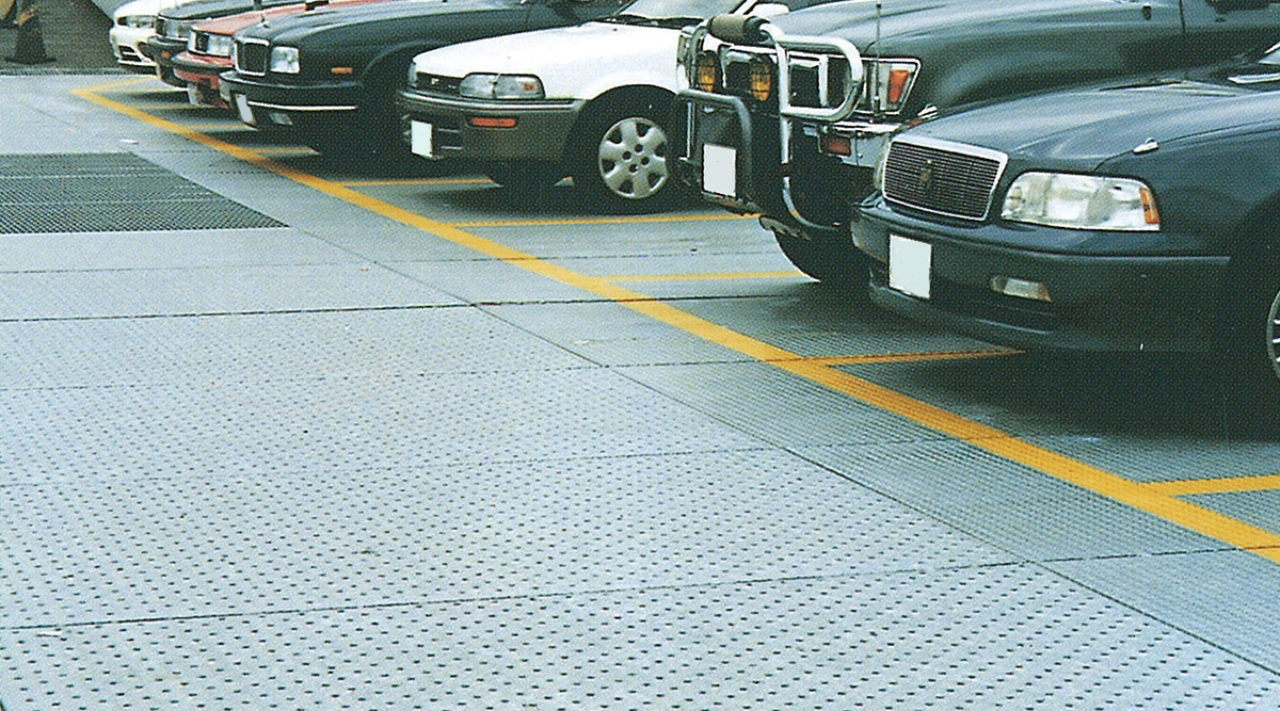

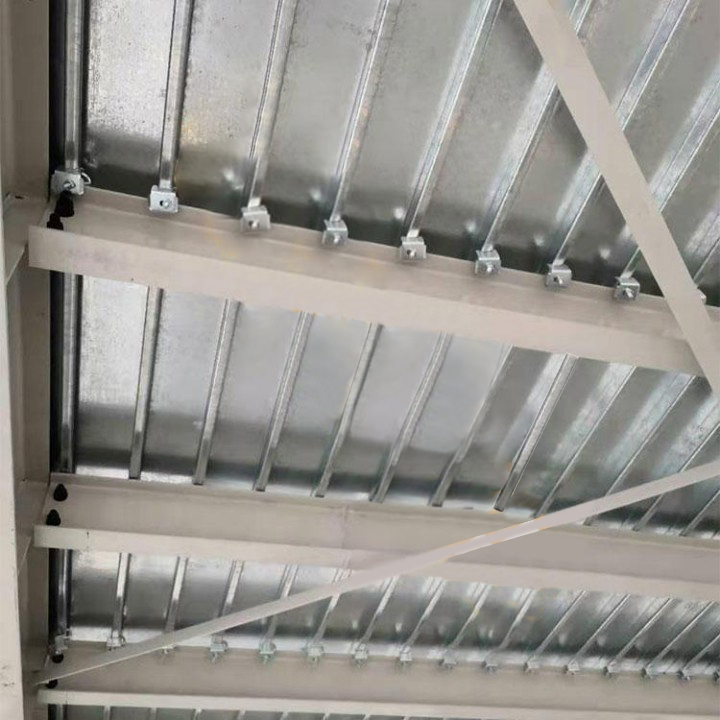

Случай применения

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964

Послепродажное обслуживание

1. гарантия есть 24 месяцы после получения машины клиентом.
В течение 24 месяцев мы бесплатно доставим клиенту запасные части.
2. Мы предлагаем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем отправить наших технических специалистов для установки и обучения работников на заводах клиентов с помощью Дополнительная стоимость.
