Профилегибочная машина для производства балок стального пола

Поделиться с:

Профилегибочная машина для производства балок стального пола

1 машина для профилей C и SegmentedU, с конструкцией быстросменной кассеты

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
C&U140-300
Марка продукта:
BMS

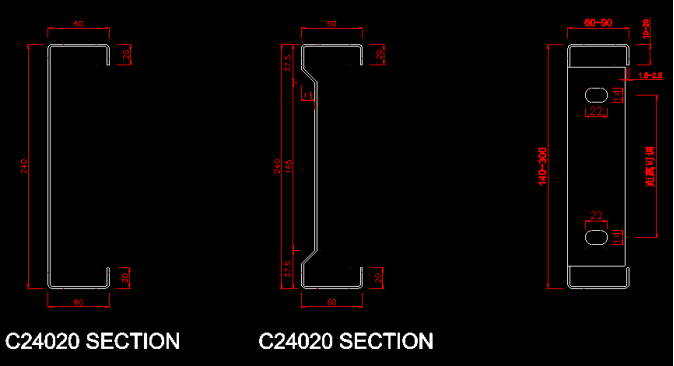

Профиль

рисунок профиля

Описание продукта

Материал	Применимый материал	Оцинкованный лист
	Толщина материала	1,5-2,5 мм
	С пределом текучести	550 МПа
Машина	Базовая рама	Н сталь
	Толщина боковой стенки	δ50 Европейская отдельностоящая конструкция
	Материал ролика	Cr12 с термообработкой
	Роликовая станция	22 шага к формированию
	Диаметр вала	ф75 мм, высокочастотная обработка
Власть	Путь вождения	Шестерня/звездочка передачи
Власть	Главный двигатель	18,5 кВт, контроль частоты и скорости
Система управления ПЛК	Инвертор	Промышленный компьютер
	Сенсорный экран
	Кодер
	Управляющее напряжение	24В

Рабочий процесс

Разматыватель → Устройство подачи и выравнивания → Гидравлическое устройство предварительной резки и штамповки → Система формовки прокатного типа → Гидравлическая последующая резка → Опорная рама продукта

рабочий процесс

Технический Технические характеристики

1) Гидравлический разматыватель:один комплект

Автоматически контролировать усадку и остановку внутреннего отверстия стальной катушки,

С электрическим шкафом управления

Макс. ширина подачи: 600 мм, Диапазон внутреннего диаметра катушки: 470–560 мм.

Максимальная грузоподъемность: 5 тонн, без подачи питания, гидравлический двигатель: 2,2 кВт

Гидравлический разматыватель

2) Основная машина

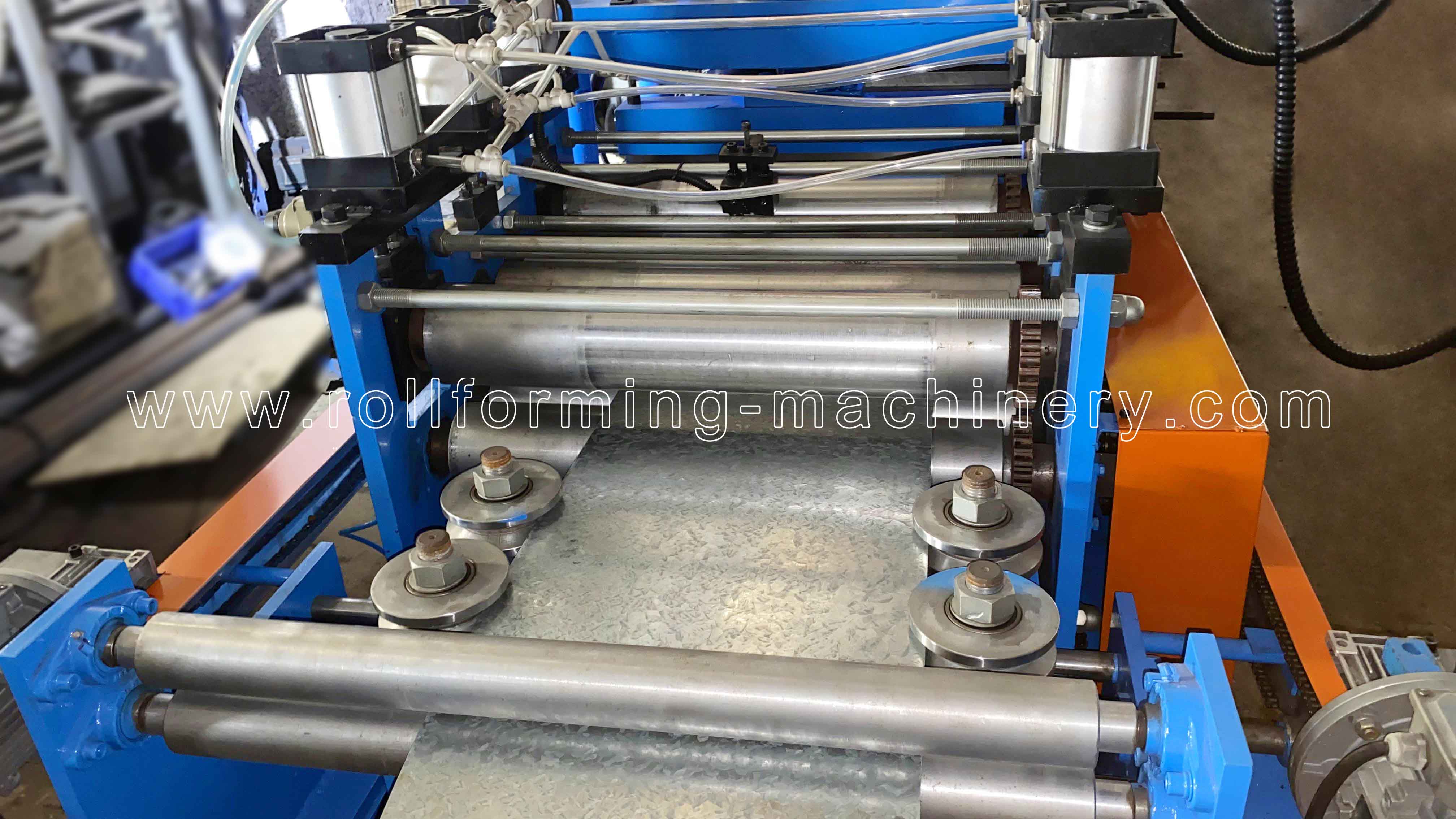

С направляющей подачи материала и 5 роликами (2 верхних и 3 нижних) для выпрямления и выравнивания.

Устройство выравнивания

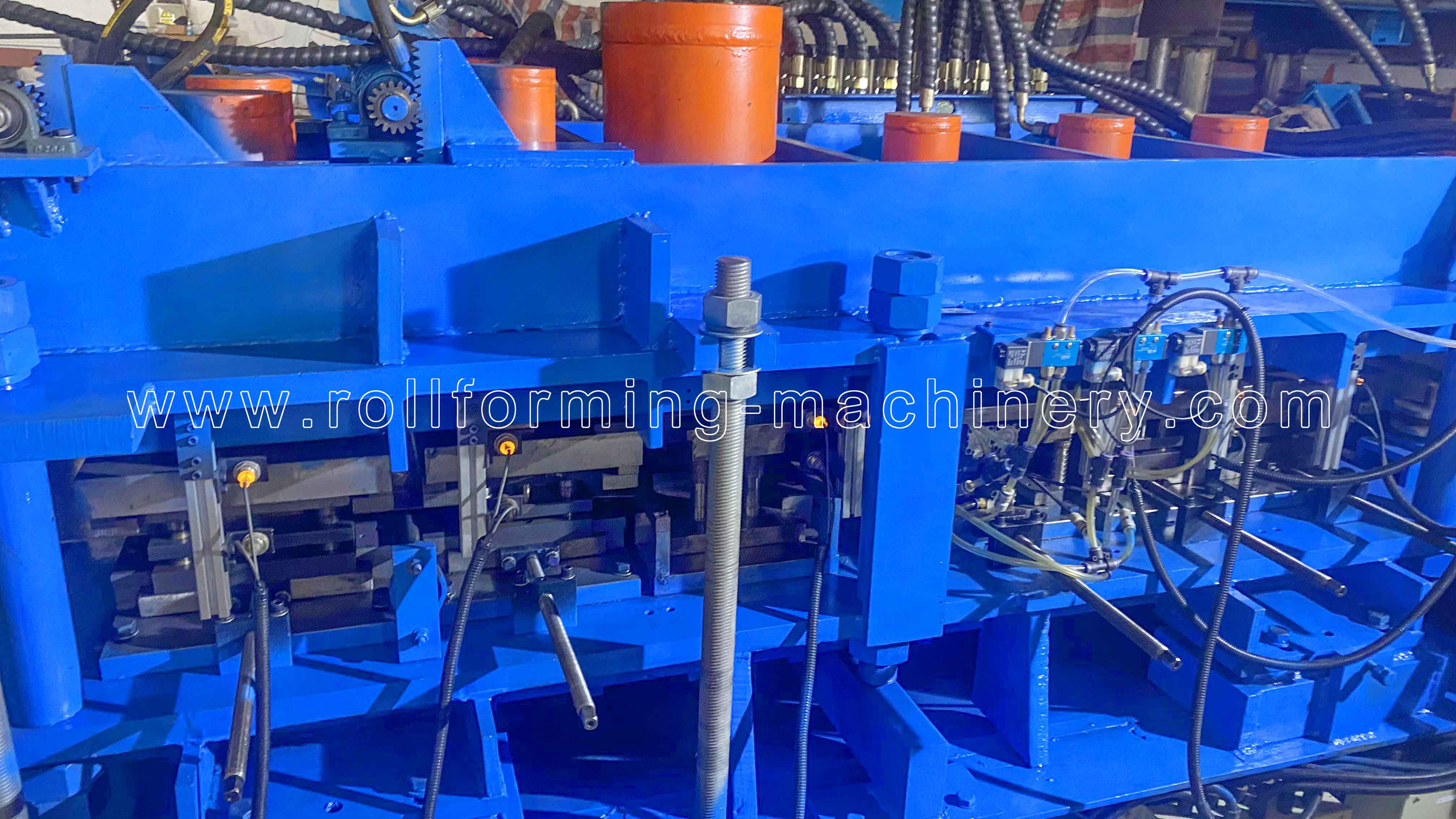

С перфоратором, Материал матрицы: сталь D2, термообработка.

2024_04_17_15_49_IMG_5200

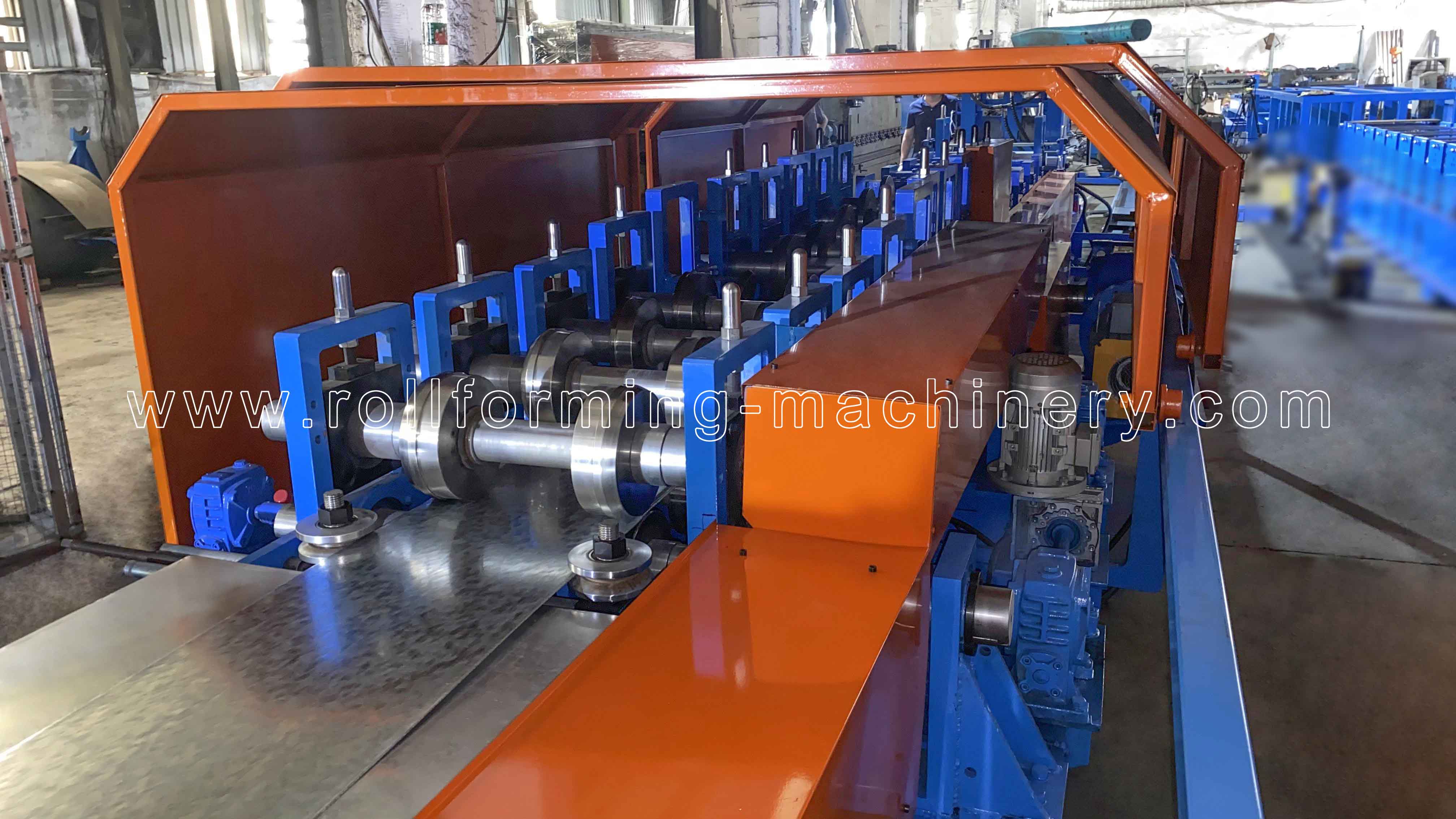

Ролики изготовлены из Кр12 с термообработкой

Моторное вождение,Зубчатая цепная передача,о 22 шагаформированию

Главный двигатель=18,5 кВт, Частотный контроль скорости

Скорость производства ок. 12-15 м/мин

Ролик

3) Гидравлический пост Режущее устройство

Для предварительной штамповки и предварительной резки используется одна и та же гидравлическая система.

Гидравлический двигатель: 18,5 кВт, Диапазон гидравлического давления: 16 МПа

Резак для постов

4) Компьютерная система управления

Описание: Может программировать производственные данные (партия, деталь, положение штамповки и количество штампов) в офисе, а затем с помощью USB-накопителя скопируйте на компьютер. система, запуск машины с помощью системы управления ПЛК, 10-дюймовый сенсорный экран, разъем USB, точность контролируется в пределах ± 0,5 мм,

компьютер

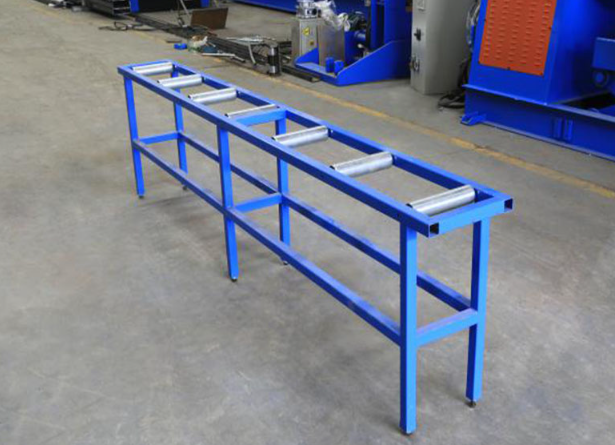

5) Выходная стойка

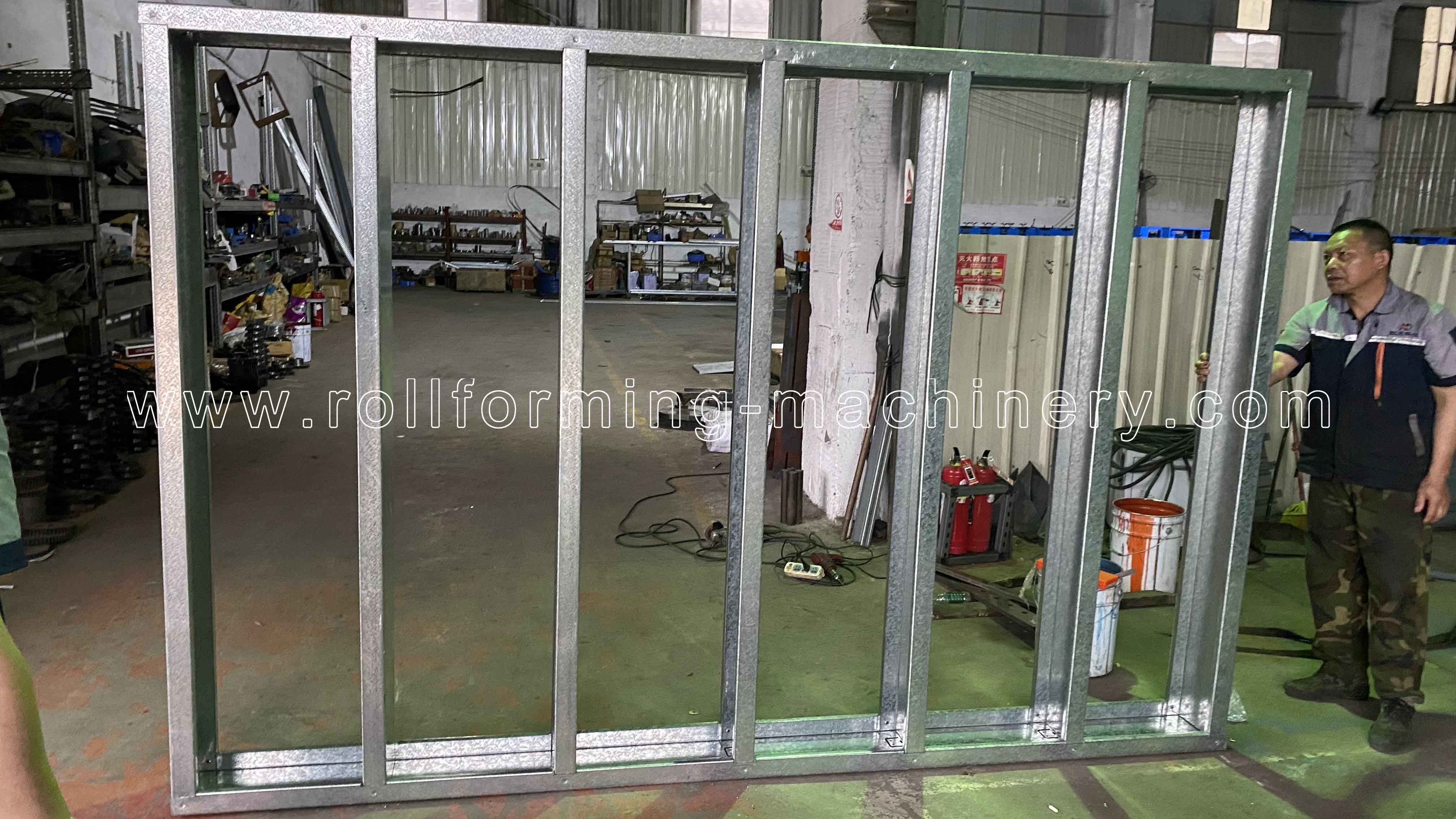

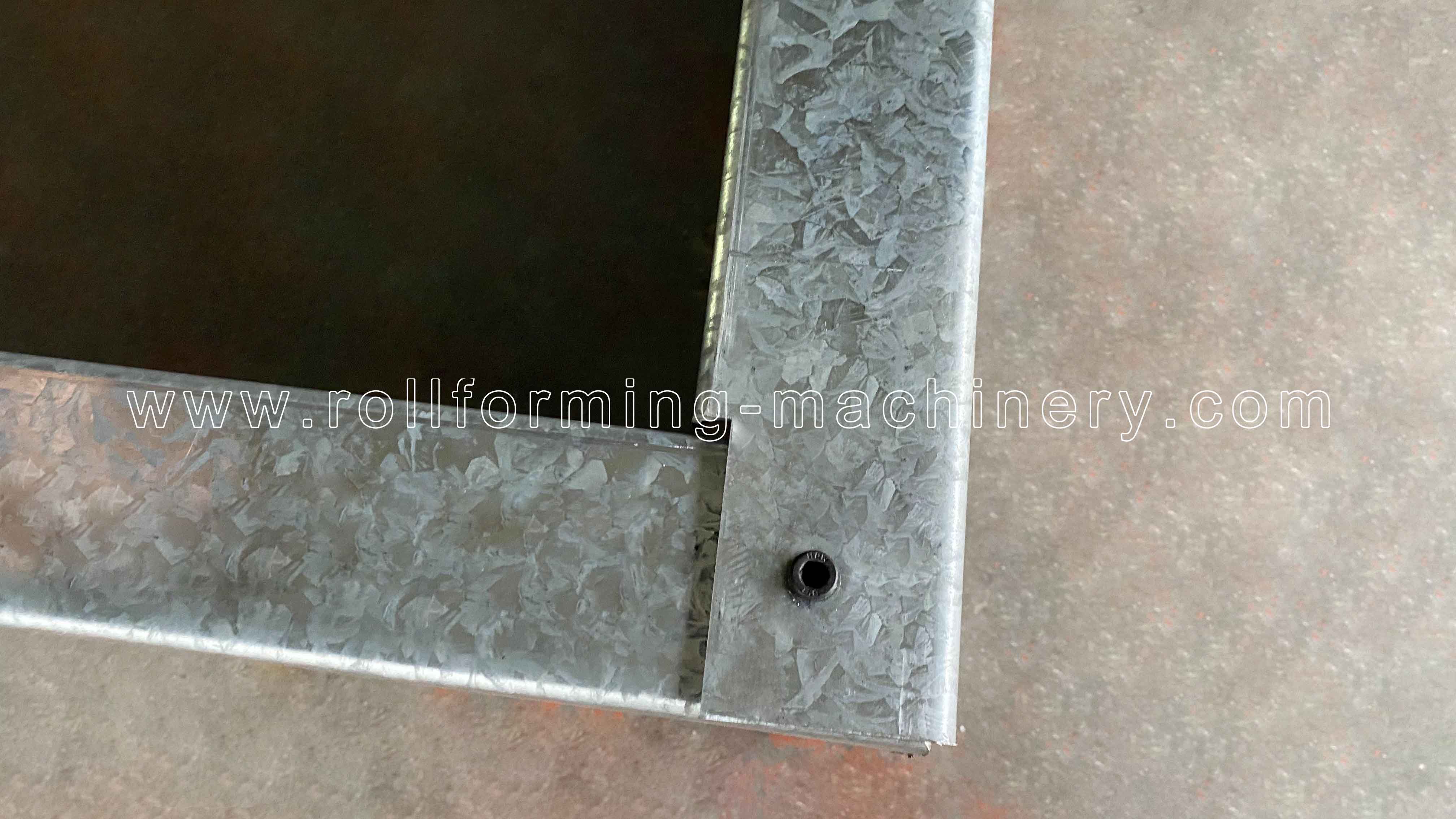

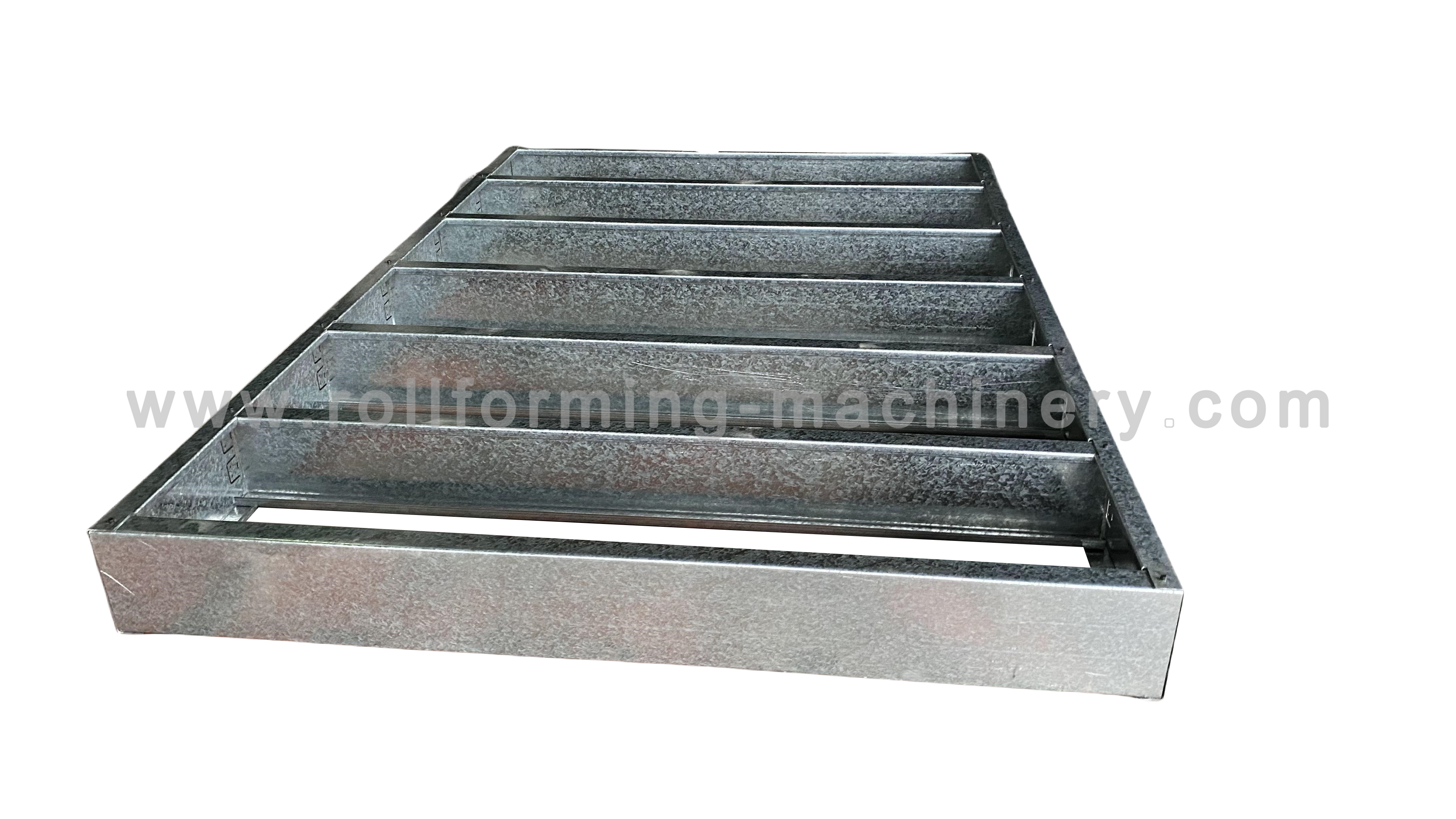

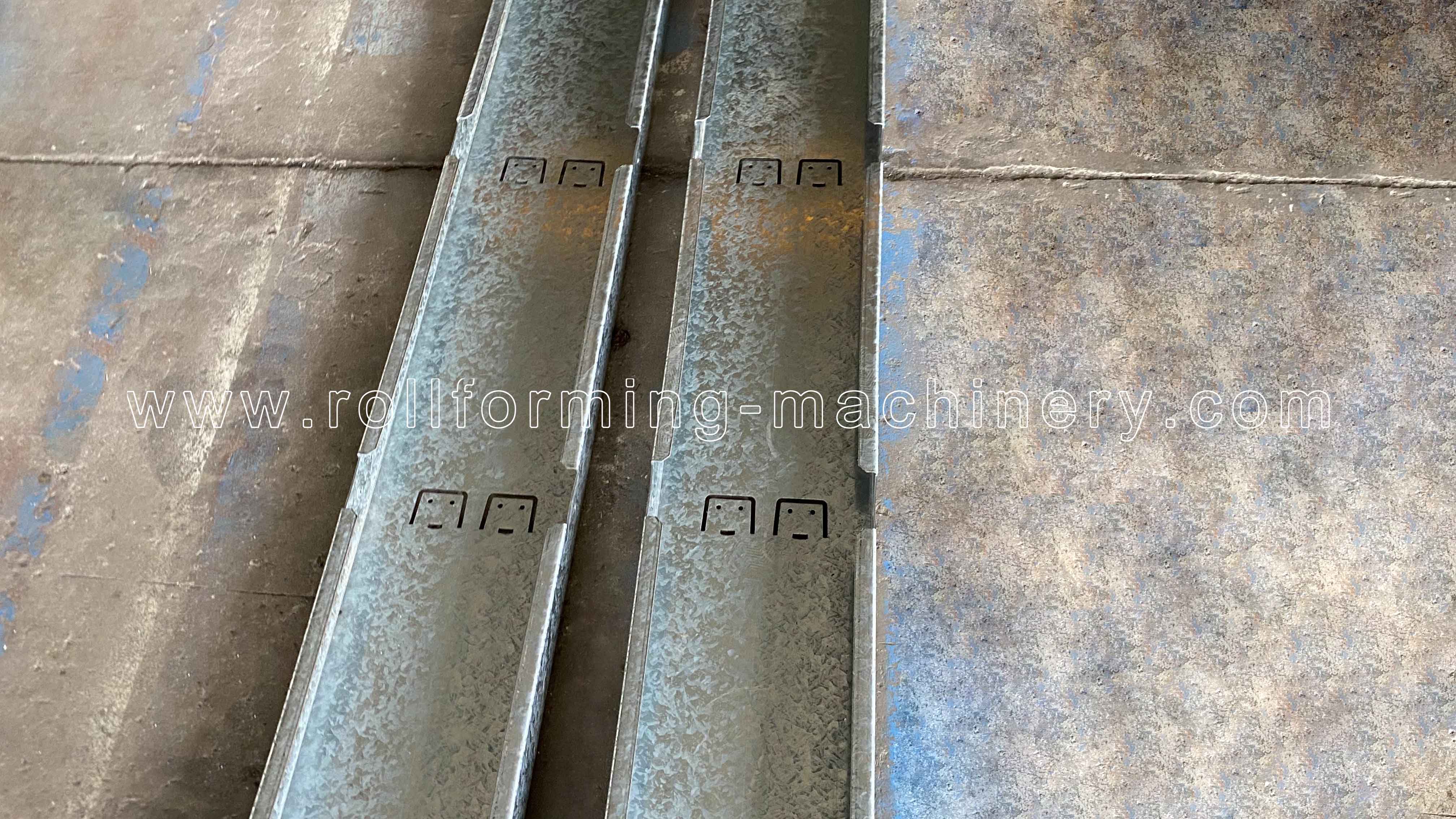

6) выставка продуктов

выставка продуктов

Упаковка и доставка

Способ упаковки:Основная часть машины обнажена и покрыты полиэтиленовой пленкой (для защиты от пыли и коррозии),загружен в контейнер и прочно закреплен в контейнере, подходящем для стального троса и замка, подходящем для транспортировки на большие расстояния.

20190812102601_56964

Послепродажное обслуживание

1. гарантия есть 24 месяцы после получения машины клиентом.
В течение 24 месяцев мы бесплатно доставим клиенту запасные части.
2. Мы предлагаем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем отправить наших технических специалистов для установки и обучения работников на заводах клиентов с помощью дополнительная стоимость.
