Профилегибочная машина для производства восьмиугольных стальных труб

Профиль оборудования<\/strong><\/h2>\n <\/span>\n <\/div>\n

\n

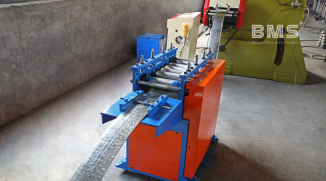

\n Созданная для непрерывного промышленного производства, эта машина для производства рулонов восьмиугольной стальной трубы является окончательным решением для изготовления осей тяжелых рольставней, современных систем гаражных ворот и специализированных автомобильных или мотоциклетных аксессуаров. Сверхпрочная стальная рама корпуса H450 обеспечивает прочную, не подверженную вибрации основу, гарантирующую, что каждая восьмиугольная трубка выходит с абсолютной точностью размеров. Операторы сразу заметят плавную и бесшумную работу прецизионно обработанной зубчатой ​​передачи и системы цепного привода. Оборудование, покрытое хорошо заметным промышленным синим, черным и оранжевым покрытием, не только профессионально выглядит в заводских условиях, но и устойчиво к ежедневному износу. Благодаря интеграции передового 3D-моделирования формования на этапе проектирования машина гарантирует безупречную поверхность без царапин на каждом обработанном рулоне оцинкованной стали, отвечая строгим эстетическим и структурным требованиям современных строительных проектов.\n <\/p>\n

\n

\n \n <\/p>\n \n <\/div>\n <\/span>\n <\/div>\n <\/div>\n\n

\n

\n

Описание продукта<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n

\n

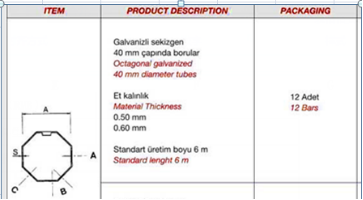

\n Универсальность и безопасность лежат в основе этой формовочной линии. Учитывая, что требования проекта меняются, эта машина предлагает исключительные возможности совместимости и настройки. Благодаря высокоэффективной системе замены инструментов кассетного типа одну производственную линию можно быстро переконфигурировать для производства восьмиугольных труб различных размеров, включая профили диаметром 40 мм, 60 мм и 70 мм. Такая гибкость значительно повышает окупаемость инвестиций в производственные мощности, устраняя необходимость приобретения отдельных машин для разных спецификаций.\n <\/p>\n

\n \n <\/p>\n

\n Кроме того, вся система построена в соответствии с международными стандартами CE, включает комплексные защитные кожухи на все компоненты трансмиссии и стратегически расположенные механизмы аварийной остановки, обеспечивающие полную безопасность оператора в заводских цехах. Структурная целостность гарантируется прочной стальной рамой H450, которая поглощает рабочие вибрации и сохраняет выравнивание в течение многих лет непрерывного использования. В таблице ниже приведены точные технические характеристики этого надежного производственного устройства.\n <\/p>\n <\/div>\n \n

\n \n \n \n \n \n \n \n \n \n \n \n \n

Нет.<\/strong><\/span><\/td>\n	<\/strong><\/span>Основные параметры <\/strong><\/span> <\/span> <\/strong><\/span><\/td>\n	<\/strong><\/span> Параметры формирования завора<\/strong><\/span><\/td>\n <\/tr>\n
1<\/span><\/td>\n	<\/span>Толщина материала<\/span><\/td>\n	<\/span><\/p> 0,5-0,6 мм<\/span><\/p><\/span><\/td>\n	Формирующие станции<\/span><\/td>\n	20 стендов<\/span><\/p><\/td>\n <\/tr>\n
2<\/span><\/td>\n	<\/span> Ширина кормления <\/span><\/p><\/td>\n	Приспосабливаться к рисунку<\/span><\/p><\/span><\/td>\n	Кадр тела<\/span><\/td>\n	H450<\/span> <\/p><\/span><\/td>\n <\/tr>\n
3<\/span><\/td>\n	Приложение материал<\/span><\/td>\n	<\/span><\/p> Оцинкованные стальные рулоны<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	Толщина боковой стенки<\/span><\/td>\n	Q235 T 18 мм<\/span><\/p><\/span><\/td>\n <\/tr>\n
4<\/span><\/td>\n	Электрический стандарт<\/span><\/p><\/td>\n	380 В/50 Гц/3PH<\/span> <\/p><\/span><\/td>\n	Диаметр вала<\/span><\/td>\n	45#Сталь, φ75 мм<\/span><\/td>\n <\/tr>\n
5<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> Пневматическая пила Режущее устройство<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	<\/span><\/p> <\/span><\/p> режущее лезвие из быстрорежущей стали<\/span><\/p> <\/span> <\/p><\/td>\n	Основная мощность двигателя<\/span><\/td>\n	11 кВт<\/span><\/p><\/span><\/td>\n <\/tr>\n
6<\/span><\/td>\n	Урожайность<\/span><\/td>\n	<\/span><\/p> 350 МПа<\/span><\/p><\/span><\/td>\n	Винт болты<\/span><\/td>\n	Класс 8.8 <\/span><\/td>\n <\/tr>\n
7<\/span><\/td>\n	Формирование скорости <\/span><\/p><\/span><\/td>\n	6 м/мин<\/span><\/p><\/td>\n	Эффективная ширина<\/span><\/p><\/span><\/td>\n	Приспосабливаться к рисунку<\/span><\/p><\/td>\n <\/tr>\n
8<\/span><\/td>\n	Система управления<\/span><\/td>\n	Система управления ПЛК <\/span><\/td>\n	Роллер<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> 45#, токарные станки с ЧПУ, твердое хромированное покрытие<\/span><\/p> <\/span> <\/p> <\/span> <\/p><\/td>\n <\/tr>\n
9<\/span><\/td>\n	Скорость уменьшить мотор<\/span><\/td>\n	K серия<\/span><\/td>\n	Цвет машины <\/span> <\/td>\n	Синий+черный+апельсин<\/span><\/p><\/td>\n <\/tr>\n
10<\/span><\/td>\n	Тестирование материала<\/span><\/td>\n	BMS предоставит размер подаваемого материала, который необходимо приобрести, за 2 недели до машинного тестирования.<\/span><\/p><\/td>\n <\/tr>\n <\/tbody>\n <\/table>\n \n \n <\/p>\n <\/div>\n\n \n \n \n Операционный рабочий процесс<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n Производственная последовательность спроектирована для плавной и бесперебойной обработки материалов. От начальной подачи рулона до окончательной укладки каждый этап синхронизируется, чтобы устранить узкие места и сократить отходы материала. Процесс начинается на разматывателе, где плавно разматываются рулоны оцинкованной стали. Затем материал проходит через прецизионное правильное устройство, гарантируя идеальную плоскостность перед поступлением на станцию ​​предварительной штамповки. Здесь необходимые отверстия проштампованы с точным расстоянием. Преобразование сердцевины происходит на прокатном стане, где 20 сплошных формовочных клетей постепенно придают плоской стали идеальный восьмиугольный профиль. После формирования пневматическая пила разрезает трубу на длину, точно запрограммированную в системе управления ПЛК, оставляя чистый край без заусенцев. Наконец, готовые восьмиугольные трубы перемещаются на выходной стеллаж, готовые к немедленной упаковке или сборке в рольставни.\n <\/p>\n \n Разматыватель --- Выравнивающее устройство --- Предварительная перфорация --- Профилегибочный стан --- Распиловка --- Система управления ПЛК --- Выход из стойки\n <\/p>\n \n \n <\/p>\n <\/span>\n <\/div>\n <\/div>\n\n \n \n Машины компоненты<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n 1. Ручной разматыватель: один комплект.<\/strong><\/h3>\n Емкость: МАКС.3 тонны; Ширина подачи: Макс. 600 мм, внутренний диаметр катушки 508±30 мм<\/p>\n Чтобы удовлетворить различные бюджетные ограничения и требования к автоматизации, покупатели могут выбирать между этим надежным ручным разматывателем или перейти на полностью гидравлическую версию. Оба варианта обеспечивают стабильную подачу рулона без рывков, сохраняя целостность поверхности сырья.<\/p>\n <\/p>\n\n 2. Устройство выравнивания и устройство предварительной перфорации.<\/strong><\/h3>\n Вверх четыре вниз три всего семь валковых правильных устройств. Перестань бить<\/strong>.<\/p>\n Эта секция выравнивает оцинкованную сталь под огромным давлением, снимая набор катушек и обеспечивая идеально прямое попадание материала в секцию формования. Устройство предварительной перфорации работает с высокой точностью, оставляя чистые края отверстий, готовые к немедленной сборке.<\/p>\n <\/p>\n <\/p>\n\n 3. Станы холодной прокатки<\/strong><\/h3>\n С направляющей для подачи материала, <\/strong> рама корпуса изготовлена ​​из листовой стали H450, сварка, фрезеровка/полировка. Толщина боковой стенки: 18 мм.<\/strong>.<\/p>\n Ролики изготовлены на токарных станках с ЧПУ 45# , с твердым хромовым покрытием; Диаметр <\/strong> валов = φ75 мм <\/strong>, прецизионная обработка. Зубчатый и цепной привод , 20 шагов для формирования. <\/strong>. Главный двигатель = 11 кВт <\/strong>, частотный контроль скорости.<\/p>\n Скорость формирования: прибл. 6 м/мин<\/strong>.<\/p>\n Все винтовые болты имеют класс 8,8 (дешевые фабрики используют низкий класс 4,8) для обеспечения надежной фиксации конструкции машины и длительного срока службы в течение длительного времени работы машины.<\/p>\n Здесь сияет основное мастерство. Каждый ролик подвергается тщательной прецизионной шлифовке и покрывается твердым хромированием толщиной 0,05 мм, что обеспечивает максимальную износостойкость и нулевое повреждение оцинкованного покрытия. Доступны дополнительные системы зубчатого или цепного привода, отвечающие конкретным требованиям к крутящему моменту.<\/p>\n \n \n \n <\/p>\n\n 4. Пневматическое режущее устройство.<\/strong><\/h3>\n с режущим устройством; Перестаньте резать; Материал режущего лезвия: режущее лезвие из быстрорежущей стали. Гарантия производительности: после регулировки резка должна быть гладкой.<\/p>\n Покупатели могут выбирать между стандартной гидравлической резкой или высокоскоростной летучей пилой. Лезвие из быстрорежущей стали разрезает восьмиугольный профиль с отчетливым резким звуком, оставляя кромку без заусенцев, не требующую дополнительной обработки.<\/p>\n <\/p>\n\n 5. Система управления ПЛК<\/strong><\/h3>\n Контролируйте количество, длина резки автоматически. В сочетании с: ПЛК, инвертором, сенсорным экраном, кодировщиком и т. д.<\/p>\n ПЛК: Дельта (торговая марка ТАЙВАНЬ) | Инвертор: Delta (торговая марка ТАЙВАНЬ) | Сенсорный экран: WEINVIEW (торговая марка ТАЙВАНЬ) | Кодировщик: Omron (японский бренд) | Нижняя часть переключателя, световой индикатор, источник питания, промежуточное реле, контактор переменного тока, тепловое реле: Schneider Electric (французская марка) | Воздушный переключатель: LG-LS (корейский бренд).<\/p>\n Допуск на обрезку по длине≤±1 мм. Управляющее напряжение 24В.<\/p>\n Управлять этим сложным механизмом удивительно просто. Высокоинтегрированный сенсорный экран ПЛК позволяет мгновенно регулировать длину и партию. Кроме того, машина оснащена маховиками с цифровой маркировкой и регулировочными шкалами, что значительно сокращает время обучения новых операторов и сокращает время смены профиля до нескольких минут.<\/p>\n <\/p>\n\n 6. Выходная стойка<\/strong><\/h3>\n без питания, 2 шт.<\/p>\n Стандартные выпускные столы без электропитания надежно захватывают готовые трубы. Для операций с большими объемами в качестве дополнительной модернизации можно интегрировать автоматизированную систему штабелирования, что еще больше сократит ручной труд.<\/p>\n <\/p>\n <\/p>\n \n Вышеуказанные характеристики и фотографии предназначены только для справки, точные данные могут немного отличаться и должны относиться к машине.<\/p>\n <\/div>\n <\/div>\n <\/div>\n\n \n \n Упаковка и доставка<\/strong><\/span><\/h2>\n <\/span><\/span><\/strong><\/span>\n <\/div>\n \n \n Способ упаковки: <\/span><\/strong>Основной корпус машины обнажен и <\/span>покрыт пластиковой пленкой (для защиты от пыли и коррозии), <\/span>загружен в контейнер и надежно закреплен в контейнере, подходящем для стального троса и замка, подходящего для транспортировки на большие расстояния.<\/span><\/p>\n Мы понимаем, что международная логистика требует тщательной подготовки, чтобы гарантировать, что ваши инвестиции будут доставлены в идеальном состоянии. Перед упаковкой все открытые металлические поверхности основного корпуса машины тщательно покрываются антикоррозионным маслом промышленного класса. Затем все оборудование плотно покрывается толстой прочной пластиковой пленкой для защиты от пыли, влаги и агрессивного соленого воздуха во время транспортировки по морю. После загрузки в транспортный контейнер сверхпрочная стальная рама H450 прочно крепится к полу контейнера с помощью высокопрочных стальных тросов и специальных запирающих механизмов. Этот комплексный метод упаковки полностью нейтрализует движения качения и качки при транспортировке на большие расстояния, гарантируя, что линия профилирования будет готова к немедленной установке и испытаниям, как только она достигнет вашего объекта.<\/p>\n <\/p>\n <\/p>\n <\/div>\n \n \n \n \n Условия торговли<\/strong><\/p><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n Минимальный объем заказа (MOQ): <\/strong> 1 комплект. <\/li>\n Срок поставки: <\/strong> около 45 рабочих дней. <\/li>\n Порт погрузки: <\/strong> порт Сямэнь. <\/li>\n Тип оплаты: <\/strong> банковским переводом или аккредитивом. <\/li>\n Экспортные рынки: <\/strong> успешно экспортируется в более чем 50 стран и регионов, включая Тайвань, Великобританию, Францию, Сингапур, Грецию, Австралию, США, Мексику, Бразилию, Чили, Боливию, Тринидад, Израиль, Саудовскую Аравию и т. д.<\/li>\n <\/ul>\n \n Наше опытное экспортное подразделение занимается всей документацией и координирует логистику, обеспечивая оптимизированный процесс закупок для покупателей со всего мира, инвестирующих в нашу технологию профилирования. Мы предлагаем гибкие структуры оплаты, принимая как T/T, так и L/C в соответствии с вашими финансовыми протоколами. Стандартный срок доставки составляет около 45 рабочих дней, поэтому мы уделяем приоритетное внимание пунктуальности, не жертвуя при этом на этапах строгих предотгрузочных испытаний. Погрузка из стратегического порта Сямэнь позволяет нам обеспечить эффективные маршруты доставки по всему миру. Такое обширное глобальное присутствие является свидетельством надежности нашего оборудования и нашей приверженности долгосрочному успеху клиентов.\n <\/p>\n <\/p>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n \n \n \n \n \n <\/div>\n \n <\/span>\n <\/span>\n <\/span>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n \n <\/p>\n <\/p>\n \n \n \n \n <\/p>\n \n \n <\/p>\n \n \n<\/div><\/div>","type":"7"}
